新疆化工厂硫酸钙料仓振动料位开关应用案例
一、项目背景
在新疆化工企业的硫酸钙生产和储存过程中，原料料仓的安全运行和精确料位监控至关重要。硫酸钙粉体属于高密度、易堆积、易粘附的固体粉料，仓内存在粉尘飞扬、潮湿结块、温度变化以及局部压力波动等复杂工况，这给传统料位测控设备带来了极大挑战。
该厂有多座储存容量超过 50 吨的硫酸钙料仓，原料需在生产、包装及运输环节保持连续供料。由于料仓粉料特性及工艺要求，企业面临以下难题：
- 传统浮球或导波雷达测量失效
浮球易被粉料粘附卡死，导波雷达在粉尘和结块环境中容易产生信号偏移或虚假回波，导致测量不稳定。 - 人工巡检频繁且危险
料仓粉尘高，粉体飞扬严重，巡检不仅劳动强度大，还存在粉尘爆炸及健康风险。 - 生产安全风险
料位异常可能导致料仓溢料、下料不均或生产停机，影响整个工艺连续性和经济效益。
基于上述生产工艺和现场粉尘环境的挑战，该化工企业计划引入一套高可靠、低维护、能够适应高粉尘、高湿度以及颗粒细度变化大的连续料位测控解决方案。企业对新方案提出了明确要求：设备必须在长周期运行中保持稳定，不受粉体附着、振动冲击或局部堵塞的影响，同时能够同时监测料仓高、中、低三个关键料位，实现全程料位可视化与自动化控制。

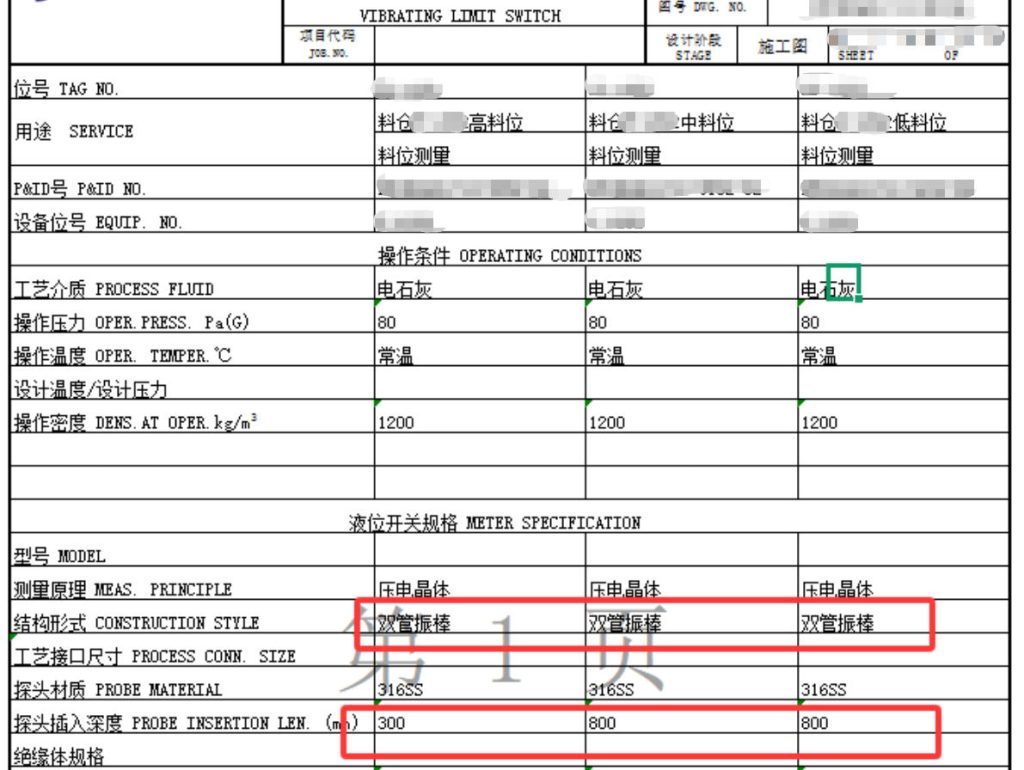

在技术评估阶段，客户特别指出希望采用双棒结构的振动料位开关（Dual-Rod Vibrating Level Switch）。双棒振棒结构相比单棒设计具有更强的抗粉尘粘附能力和振动稳定性：在高粉尘料仓中，单棒易因粉末积附导致振动频率异常或误报警，而双棒设计通过增加支撑点和均衡振动的方式，显著降低了粘附和堵塞风险，保证信号输出的可靠性。同时，双棒结构在高温、轻微振动或料仓内粉体沉降条件下仍能保持准确判断，有效避免高、中、低料位信号误触发，满足企业对生产安全和自动化控制的严格要求。
经过综合对比，企业最终选用了计为振动料位开关，利用其双棒振棒结构和耐腐蚀材质，在硫酸钙料仓的高、中、低料位点布置，实现了连续、稳定、可维护性低的料位监控方案。该方案不仅满足了客户对长期可靠运行的需求，也为后续料仓扩展和自动化生产提供了坚实的技术保障。
二、技术选型理由
1. 双管振棒结构，抗粘附与抗粉尘干扰

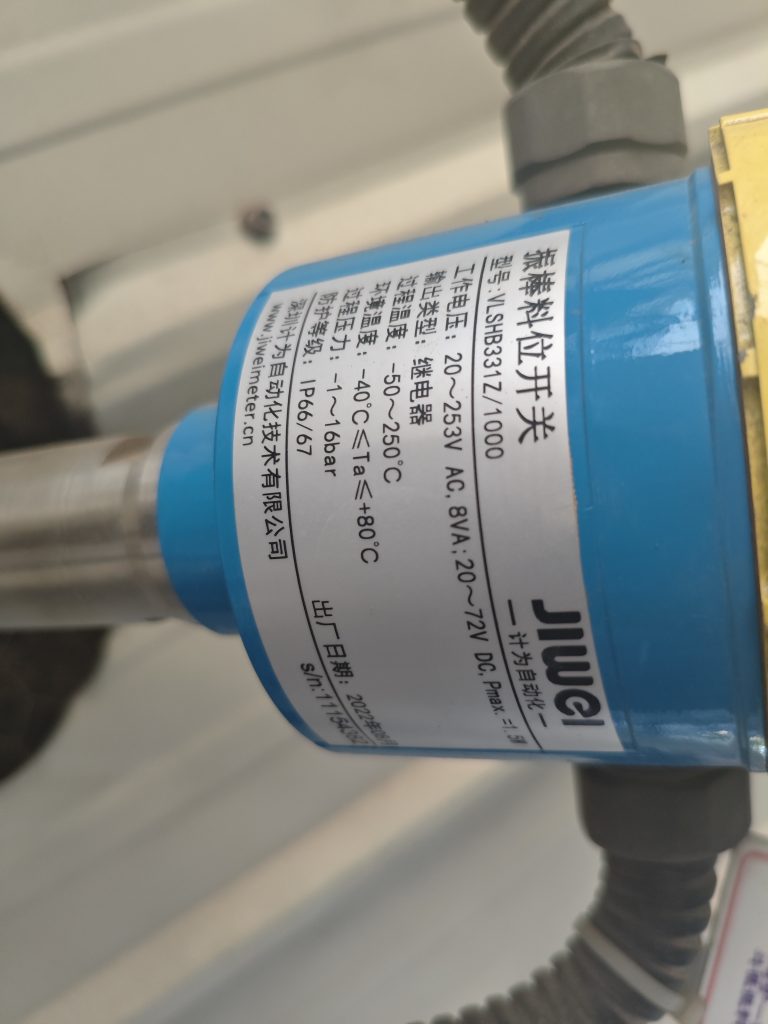

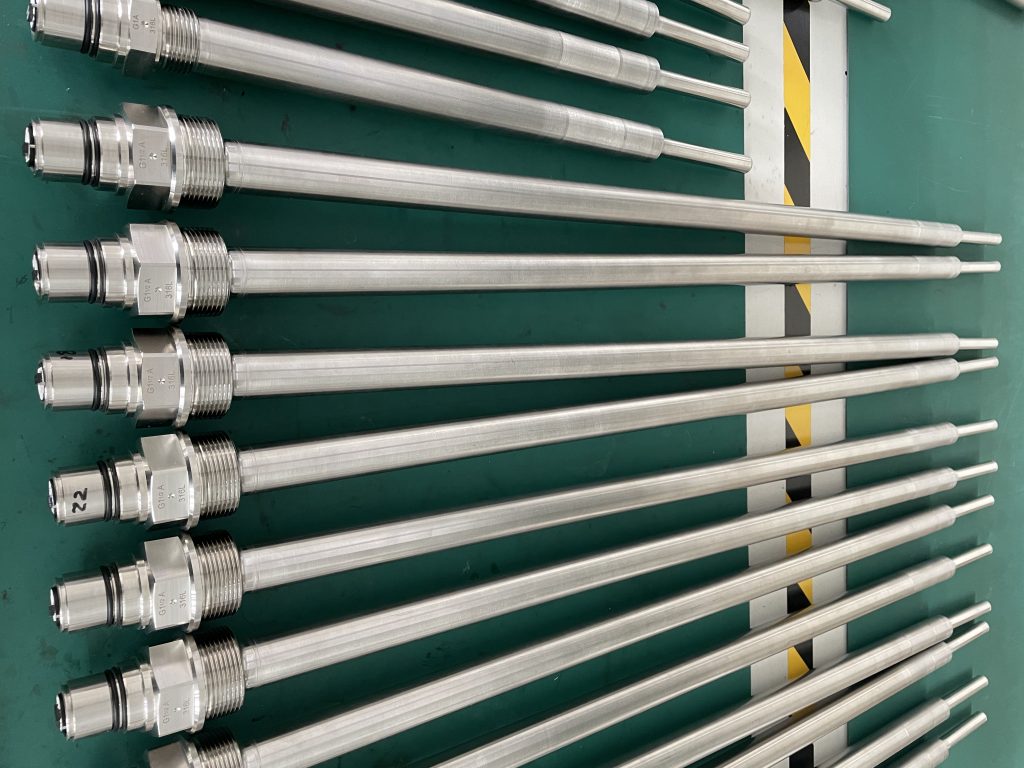

计为振动料位开关采用 双管振棒结构，通过压电晶体驱动振动，当料位覆盖振棒时，振动停止并输出开关信号。该原理适用于高密度、易粘附的粉体，能够有效避免浮球卡滞或信号漂移。实验表明，在粉尘密集和局部湿度较高的料仓环境中，振动信号稳定，无误动作。
2. 高耐腐蚀、不锈钢材质
振动棒及探头采用 316L 不锈钢材质，耐化学腐蚀和机械磨损，适合长时间接触硫酸钙粉体及潮湿空气环境。密封件采用 FKM/PTFE 双密封结构，保证在粉尘、湿气及温度波动条件下长期密封可靠，防止粉料进入内部机构。
3. 防护等级与防爆能力
该计为振动料位开关外壳防护等级为 IP66/IP67，可承受粉尘长期覆盖和高压水冲洗，同时适应料仓清洗作业及环境潮湿条件，保证内部电子元件和机械结构长期安全可靠运行。对于新疆化工厂硫酸钙料仓这种粉体浓度较高的作业环境，仅防护外壳是不够的，设备还需具备完善的防爆设计。计为振动料位开关同时满足气体与粉尘双重防护要求，确保在可燃粉尘和潜在可燃气体环境下安全运行。
在粉尘环境下，设备防爆等级达到隔爆（Ex db）和本质安全型（Ex ia）双重认证：
- 隔爆型（Ex db）：Ex db IIC T1…T6 Gb / Ex tb IIIC T80℃…T440℃ Db，可在含有可燃气体或粉尘的环境中运行，即使内部发生电火花，也不会引发周围粉尘或气体爆炸。
- 本安型（Ex ia）：Ex ia II CT1…T6 Ga / Ex ia IIIC T₂₀₀100℃…T₂₀₀450℃ Da，确保输出信号和内部电路在高粉尘和潜在气体存在的情况下能安全工作，降低火花及高温产生风险。
气体与粉尘双重防护的设计意味着：无论仓内环境是主要存在硫酸钙粉尘，还是偶尔伴随少量可燃气体，振动料位开关都能在高温、高湿、粉尘覆盖的条件下安全稳定运行，不会因为气体或粉尘浓度波动而影响测量信号，同时也保障了料仓整体的安全生产。
4. 兼容多种接口与安装方式
计为振动料位开关可根据不同料仓设计和工艺需求提供多种标准接口，以便灵活安装和调试，实现料仓高、中、低料位报警或泵保护信号的全程监控。设备接口不仅涵盖国内常用法兰标准，还提供国际标准选择，包括应标（中国国家标准）、美标（ANSI/ASME）、日标（JIS）以及欧标（DIN/EN）等，满足不同地区和不同船厂、化工厂的安装要求。
通过提供多种法兰标准选择，计为振动料位开关能够灵活适应国内外不同工程项目的需求，实现高可靠、低维护的料位监控，为企业自动化管理和安全生产提供保障。
5. 高可靠性、低维护
振动料位开关结构简单、无易损机械部件，双棒结构具有国家发明专利，长期运行寿命可比同类产品延长 5–8 年。企业无需频繁拆卸或清洗，降低了人工成本及生产停机风险。
三、安装环境与方案
1. 安装位置设计
料仓监控的关键是高、中、低料位全覆盖。计为振动料位开关在该企业料仓的安装方案如下：
- 高料位：安装于料仓顶部法兰接口，用于防溢报警和上料联锁，确保料仓不会过满，保护上料设备和安全阀。
- 中料位：安装于料仓侧壁，用于生产供料参考，实现自动控制系统对供料泵的启停联锁。
- 低料位：安装于料仓底部，防止下料不足，保护下料泵或搅拌设备不空转，确保生产连续性。
安装位置经过 CFD 模拟及现场经验验证，可避开料仓局部涡流和粉尘沉积区域，确保振动信号稳定，减少误报警和漏报。
2. 接口与密封
设备接口采用 DN50 法兰，密封件使用 FKM/PTFE 双密封设计。安装前，技术人员进行了 低压试漏和密封检查，确保法兰平整、螺纹啮合紧密，无粉料渗入，保证设备长期运行的密封可靠性。
3. 电气连接与输出
振动料位开关输出为 SPDT 干触点，24V DC 5A，可直接接入料仓 PLC/DCS 系统，实现自动报警、泵启停和联锁控制。接线完成后，技术人员进行了回路阻抗、供电电压和信号稳定性测试，确认信号输出准确可靠。
四、结论
综上所述，计为振动料位开关在新疆化工企业硫酸钙料仓的实际应用充分验证了其在复杂粉体环境下的卓越性能。面对高粉尘浓度、高湿度、易粘附和流动不均的粉料，双棒振棒结构配合316L不锈钢材质和耐磨密封件，确保料位信号稳定可靠，避免了传统浮子或单棒料位开关易出现的粘连、堵塞和误动作问题。同时，设备外壳防护等级达到IP66/IP67，防爆等级兼顾隔爆和本安（Ex db / Ex ia），在粉尘浓度高、作业环境复杂的料仓中也能安全运行，实现长期“安装即忘”的低维护特性。
通过实时料位监控，企业可全程掌握高、中、低料位状态，结合报警和自动联锁功能，不仅保障了料仓投料、输送和卸料过程的安全可控，还有效防止料仓过满、过低或泵空转等异常情况，提高了生产的连续性与安全性。同时，多标准法兰接口（国内应标、ANSI美标、JIS日标及DIN欧标）设计，使设备适应不同工艺罐或料仓的安装要求，实现灵活布置和便捷维护。
该案例显示，计为振动料位开关不仅在高粉尘、高湿度环境下保持长期稳定运行，还通过自动化监控显著降低了人工巡检频次和维护成本，提升了企业的生产管理效率和安全水平。对于硫酸钙等易粘附粉体料仓而言，计为振动料位开关提供了一种可靠、耐用、低维护且高适应性的连续料位测控解决方案，真正实现了智能化、可视化和安全化的料仓管理。
