工业液位监测项目案例——废水及关键管道液位控制
项目背景
在现代工业生产中，液位监测是保障系统安全、稳定运行的核心环节。液位控制不仅直接关系到提升泵、储罐和关键管网设备的正常运行，也对工艺稳定性和系统安全性具有决定性影响。在废水处理、化工储罐及工业管网系统中，液位异常可能导致泵空转、溢流或设备损坏，从而影响整个生产工艺流程的连续性和效率。
本项目位于国内某工业园区内，涵盖多个储罐管道及提升泵站管网。项目主要目标是通过高性能液位测控设备，实现对关键管道和储罐的连续液位监测，保证泵站与储罐系统的自动化控制，提高运行安全性和系统稳定性，同时降低维护成本。
项目设备概况
项目选用的液位测控设备主要为 计为 Ring-11 音叉液位开关，安装于关键管道及储罐位置。根据管道规格、材质及工艺条件，项目设置了多个液位监控点，具体参数如下：
- 管道规格与材质：项目涵盖 DN50、DN80 管道，材质包括不锈钢 304 和钢衬四氟，确保耐腐蚀性能满足工业介质要求。
- 液位开关型号：主要采用 RL201、RL203、RL301、RL303、RL401、RL403、RL404、RL501、RL503、RL504 等型号，安装位置涵盖各关键管道段及泵站管路。
- 安装深度与用途：各管道液位开关插深均为 150mm，用于判断管道介质是否存在中断或异常流动，保证泵站与储罐系统的自动启停逻辑正常。
工艺参数与设计要求
为满足工业废水及腐蚀性介质环境，液位监测设备需具备以下技术要求：
- 耐腐蚀与耐高温能力：液位开关主体及探头采用耐腐蚀材料（不锈钢 304、PFA 涂层），保证长期接触废水或化学介质时不受损坏。
- 高可靠性与稳定性有效抵抗外界振动和气泡干扰，确保信号输出稳定可靠。

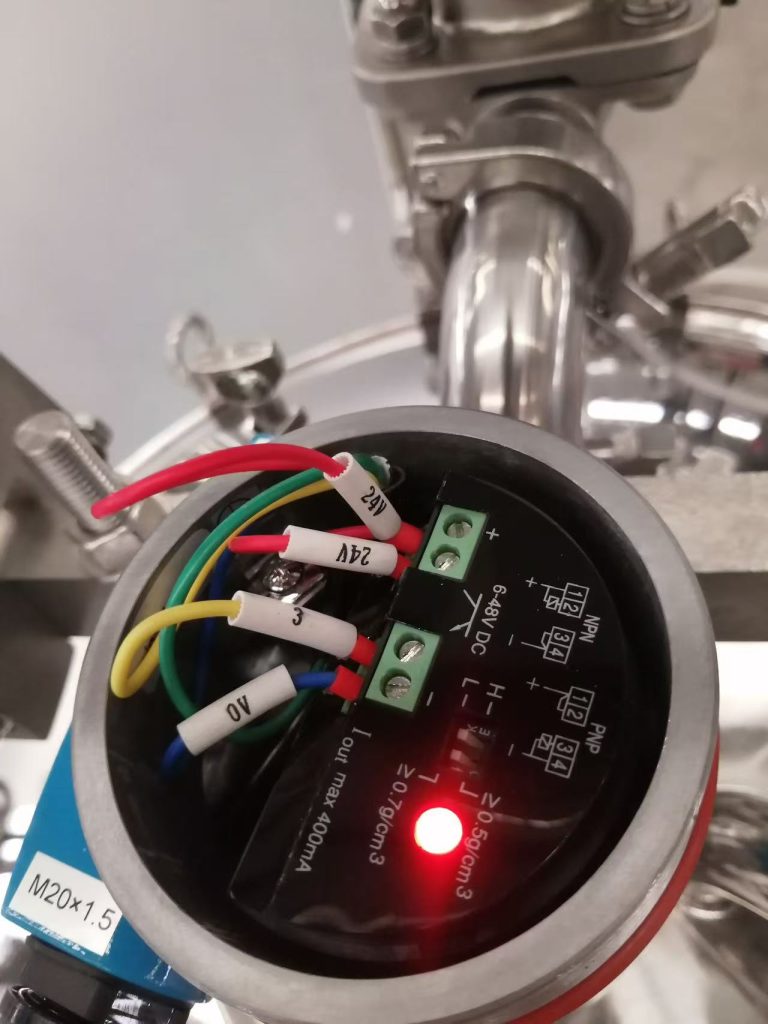

- 信号兼容性：设备支持 NAMUR /PNP/NPN标准输出，可与 PLC、DCS 等系统无缝对接，实现液位自动控制与报警逻辑。
- 标准化接口与防护等级：采用 DN50 法兰连接或 1/2 NPT 螺纹接口，防护等级 IP67，适应户外或管道潮湿环境。
- 灵活安装与维护方便：设备结构紧凑，可直接螺纹或法兰安装于管道顶部或侧壁，减少额外支架安装，降低维护干预频率。
Ring-11 音叉液位开关设计亮点
- 耐腐蚀与耐高温能力
液位开关主体及探头采用不锈钢 316L耐腐蚀材料（哈氏合金、PFA 涂层等选项可选），远超客户要求的不锈钢 304 标准，能够在长期接触废水或化学介质的工况下保持稳定性能，不受腐蚀损坏，确保设备在恶劣环境中依然可靠运行。 - 全金属防护与密封设计
整体外壳采用铝合金，接液部分采用316L不锈钢，支持高强度震动与高湿环境；密封等级高达IP67，适合户外或地下泵房等复杂环境。 - 齐全认证体系
Ring-11 系列通过 3C、EAC、SIL 安全完整性等级 等多项权威认证，是中国同类产品中认证体系最完善的音叉液位开关，满足国内外工业安全标准。 - 免维护与自诊断功能
设备内置电子自检功能，可在检测到信号异常时自动报警提醒，减少人工巡检负担，提升系统自动化水平。
项目实施
1. 安装部署
本项目的安装过程由计为技术团队全程负责，确保设备部署与系统工艺要求精准匹配。

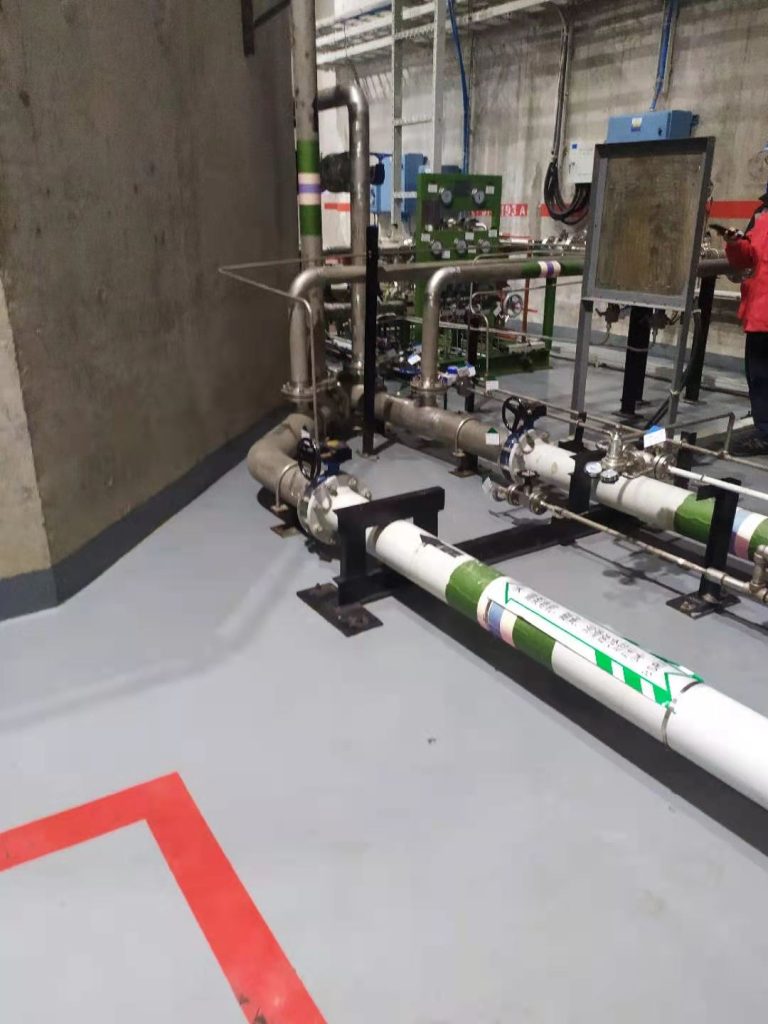

针对不同工艺管段，技术人员在关键节点进行了精确布局。RL201、RL203、RL301、RL303 等型号液位开关安装于 DN50 与 DN80 管道上，插入深度 150mm，用于实时监控管道内介质的流动状态，及时发现可能出现的空转或堵塞问题。泵站部分则选用 RL401、RL403、RL404、RL501、RL503、RL504 等型号，结合 PLC 控制系统，实现泵的自动启停逻辑控制，显著提升了泵站运行的安全性与智能化水平。对于长期接触废水或含化学成分介质的管道，则采用钢衬四氟结构的防腐型液位开关，并配备延长线设计，以确保设备在高腐蚀、高湿度环境下依然能保持长期稳定运行，降低维护频次与运维成本。
2. 调试与验证
在调试阶段，技术团队重点对液位开关的信号稳定性及其与 PLC 控制系统的联动效果进行了全面验证。首先，通过 4–20mA 电流信号输出，将各液位开关的数据实时接入 PLC 系统，监测液位变化响应以及泵启停逻辑的匹配情况，确保信号传输稳定、反应及时。随后，团队模拟管道异常状态，验证液位开关在液位突变或介质中断情况下是否能迅速触发报警信号，保障系统的安全联锁功能。最后，设备在连续运行 24 小时的工况下进行了稳定性测试，结果显示信号无漂移、输出可靠，泵站启停逻辑准确，充分证明了液位监测系统在实际工艺条件下的可靠性与一致性。
3. 运行效果
自设备投入使用以来，项目取得了显著效果：
- 液位监控精度提升：实时液位信号稳定准确，泵启停控制平稳，避免原浮球或传统液位开关引起的频繁波动问题。
- 降低维护成本：音叉液位开关免维护设计减少人工巡检次数，提高系统自动化水平。
- 系统安全性增强：液位信号输出稳定，结合 PLC 控制实现液位超限报警和泵过载保护，确保废水处理及泵站安全运行。
- 经济效益明显：替代传统液位计后，设备维护费用和停机时间显著下降，系统长期运行成本降低。
总结
本项目通过对关键管道及泵站液位的精准监控，实现了系统运行的安全性、稳定性及高自动化水平。计为 Ring-11 音叉液位开关在管道液位监控中的成功应用，不仅保证了泵站和储罐系统的连续运行，也为类似工业废水处理及管道监控项目提供了可复制的解决方案。
通过本案例可见，国产高性能音叉液位开关已在复杂工况中展现出可靠表现。凭借气密绝缘套管、防腐材质和齐全认证体系，计为 Ring-11 为工业自动化液位监测提供了更安全、更可靠的选择。
