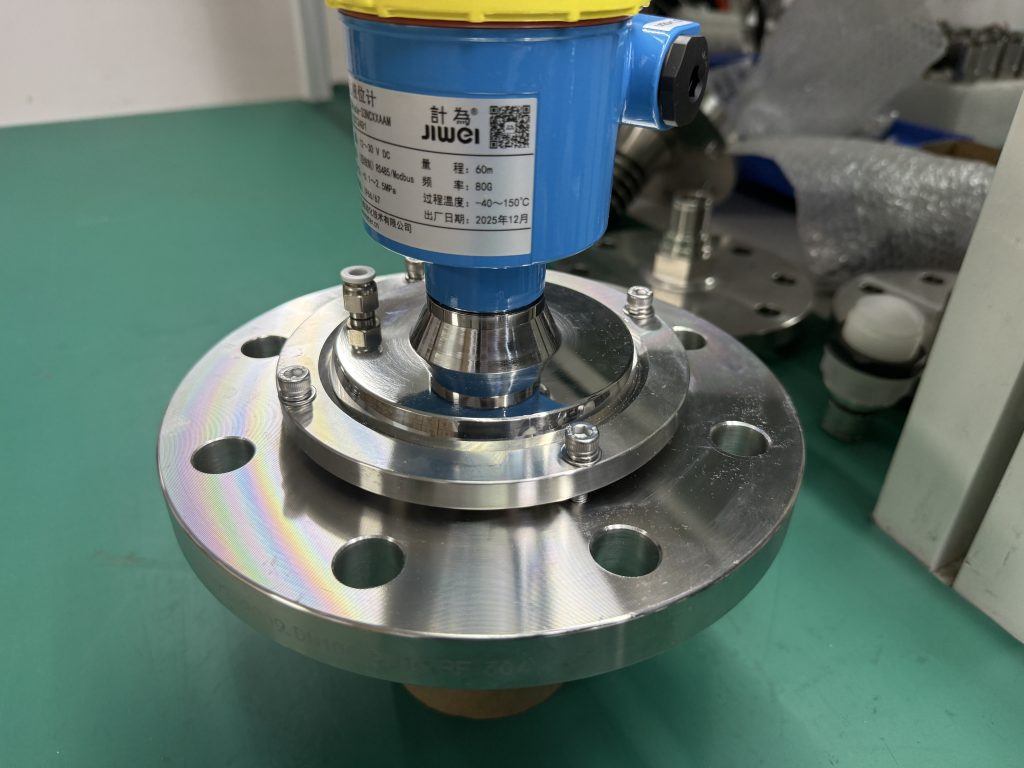

万向法兰在雷达物位计安装中的应用与优势解析
在工业物位测量领域，雷达物位计凭借其高精度和高可靠性，已成为各类复杂工况下的首选仪表。然而，面对罐体结构复杂、内部构件干扰等现场难题，标准的刚性法兰安装方式往往难以满足测量需求。本文将以专业的视角，深入解析万向法兰的结构特点与核心优势，并探讨其在深圳计为JWrada-35雷达物位计应用中的关键作用，阐述这一组合如何通过角度调节优化波束路径，有效规避干扰，实现复杂工况下的精准测量。
一、 引言：复杂工况下的安装挑战
随着工业自动化程度的不断提高，物位测量技术正面临着日益严苛的挑战。雷达物位计利用微波信号的飞行时间原理进行测量，其测量效果高度依赖于微波信号传输路径的质量。在实际应用中，工程师常面临以下安装困境：
１. 内部构件干扰：储罐或反应釜内常设有搅拌器、加热盘管、挡板等内件。垂直安装的雷达波束若直接投射在这些构件上，将产生强烈的虚假回波，导致测量失真。
２. 异形罐体结构：锥形底罐、斜底罐或球型罐等异形容器，若雷达垂直安装，微波信号在底部斜面上将发生漫反射，无法形成有效回波，导致低液位测量盲区增大。
３. 安装位置局限：受限于现场空间或旧罐改造，安装口往往偏离中心或正对进料口，导致测量环境恶劣。
针对上述问题，万向法兰作为一种能够灵活调节天线角度的安装组件，为解决雷达物位计安装难题提供了标准化的解决方案。
二、 万向法兰的技术定义与结构原理
万向法兰，是一种特殊的过程连接件，其设计初衷是为了解决固定式法兰无法调整角度的问题。
1. 结构原理
万向法兰通常由上法兰（仪表连接端）、下法兰（过程连接端）以及中间的调节机构组成。核心结构类似于球窝关节或旋转铰链。仪表连接端可以在一定角度范围内（通常为±10°至±30°）进行万向旋转或倾斜。在调节到最佳角度后，通过锁紧装置将位置固定，并保证密封性能。
2. 核心功能
- 角度调节：允许雷达物位计的天线轴线与罐体垂直轴线形成一定的夹角。
- 波束导向：通过物理角度的改变，引导雷达微波波束避开罐内障碍物，指向最佳反射区域。
- 密封承压：在提供灵活性的同时，万向法兰必须满足工业过程的密封要求，耐受相应的压力与温度。
三、 万向法兰的核心优势分析
相较于标准的平焊法兰或带式安装支架，万向法兰在应用层面具备显著的技术优势。
1. 物理层面的抗干扰能力
在雷达测量技术中，虚假回波的抑制是核心难点。虽然现代雷达仪表具备虚假回波抑制软件功能，但物理层面的规避是最为彻底的手段。万向法兰允许用户微调仪表角度，使雷达波束精准“绕开”搅拌桨叶、盘管等干扰源。这种“指哪打哪”的能力，极大提高了信噪比（SNR），确保了测量基线的纯净。
2. 适配异形罐体的几何优化
对于锥形底罐体，垂直安装会导致波束在锥底产生散射，信号衰减严重。利用万向法兰，可将波束角度调整为垂直于锥底斜面，从而获得类似平面反射的强信号。这不仅消除了测量盲区，更保证了在极低液位下的测量精度，实现了全量程的有效覆盖。
3. 简化安装工艺与降低成本
在缺乏万向法兰的情况下，为了避开障碍物，往往需要设计复杂的倾斜支架或对罐体进行改造开孔。这不仅增加了机械加工成本，还可能破坏罐体结构强度。万向法兰作为标准件，安装简便，一人即可完成角度微调，显著降低了安装难度与维护成本。
四、 计为JWrada-35雷达物位计与万向法兰的协同应用
深圳计为自动化技术有限公司推出的JWrada-35雷达物位计，是一款专为过程工业设计的高性能测量仪表。当JWrada-35与万向法兰配合使用时，软硬件优势互补，形成了针对复杂工况的完整解决方案。
1. JWrada-35的技术特性
JWrada-35雷达物位计采用先进的高频微波技术，具备波束角小、能量集中的特点。其窄波束特性使得在通过万向法兰调整角度时，能够更精确地穿过罐内狭小的无障碍空间，避免了宽波束雷达容易扫到罐壁的弊端。
2. 软硬件结合的调试优势
计为自动化在行业内率先实现了软件与硬件的深度融合。JWrada-35不仅硬件性能卓越，更具备独特的软件优势，支持软件更新、工况调试、参数设置及故障码查看等功能。
在配合万向法兰进行现场安装时，计为的核心竞争力得以充分体现：
- 远程协同调试：传统仪表在调整万向法兰角度时，往往依赖调试人员的经验。而JWrada-35支持基于云服务器的远程调试机制。现场人员调整法兰角度的同时，工程师可通过云端实时查看回波曲线与EFT曲线。
- 波形分析与算法优化：工程师根据实时波形，指导现场人员将角度锁定在虚假回波最小、真实信号最强的位置。随后，针对该特定角度下的回波特征，工程师远程进行定制化的参数优化与滤波算法调整。这种“物理调节+软件算法”的双重优化，确保了每台设备在其独特环境中都能实现最佳测量性能。
- 国内独家技术：这一由计为自主研发的云服务器远程调试与波形分析技术，目前在国内其他厂家中尚属空白，极大地降低了用户的运维难度与技术门槛。
五、 万向法兰与JWrada-35的典型适用工况
为了更直观地理解其应用价值，以下列举几类典型的适用场景：
1. 搅拌反应釜
- 工况描述：釜内设有搅拌器，且液面在搅拌过程中存在漩涡。
- 应用方案：利用万向法兰将JWrada-35的波束指向搅拌器叶片的间隙或远离漩涡中心的区域，避开机械阻挡和波动液面的散射干扰。
2. 锥形底储罐/反应器
- 工况描述：罐底为锥形结构，垂直测量时底部信号弱。
- 应用方案：调整万向法兰角度，使波束垂直入射锥底斜面，增强反射强度，消除底部测量盲区。
3. 具有内部结构件的老旧储罐
- 工况描述：罐内有加固横梁、爬梯或旧有的加热管，且无法改变安装位置。
- 应用方案：通过万向法兰改变波束投射方向，巧妙避开这些固定结构，避免产生固定干扰回波。
4. 腐蚀性与附着性介质
- 工况描述：介质易产生蒸汽或挥发物，易在天线表面凝结。
- 应用方案：虽然万向法兰主要用于角度调节，但在某些特定安装位，通过微调角度可改善天线表面的气流冲刷情况，配合JWrada-35的表面涂层处理，减少挂料影响。
六、 安装与调试规范
为了确保计为JWrada-35与万向法兰组合的测量效果，建议遵循以下安装规范：
- 预安装检查：核对万向法兰的材质、压力等级与罐体接口参数，确认密封件完好。
- 初步定位：将JWrada-35安装于万向法兰上，保持锁紧螺栓微紧，允许手动调节。
- 波束校准：根据罐体图纸预判干扰源方向，初步调整仪表倾斜角度。
- 信号验证（关键步骤）：
- 连接调试工具（或通过云端）。
- 观察“回波曲线”。若近端有固定强回波，说明波束打在障碍物上。
- 微调万向法兰，直至干扰回波消失，液面回波陡峭且稳定。
- 最终锁定：确认角度后，按对角线顺序均匀拧紧锁紧螺栓，确保连接稳固且密封良好。
七、 结语
在工业物位测量领域，细节往往决定成败。万向法兰作为雷达物位计的重要配件，通过简单的机械结构调整，解决了复杂的物理干扰难题。而深圳计为JWrada-35雷达物位计，凭借其卓越的硬件性能与独创的云服务器远程调试技术，赋予了这一安装方式智能化、可视化的调试体验。
这一组合不仅是“灵活安装”与“精准测量”的结合，更是计为自动化作为国家高新技术企业，坚持自主研发、深耕用户需求的缩影。在面对LPG储罐、碳纤维行业等严苛工况时，计为JWrada-35配合万向法兰，能够帮助用户克服安装限制，确保数据的准确与可靠，真正体现了专业技术在工业生产中的核心价值。
