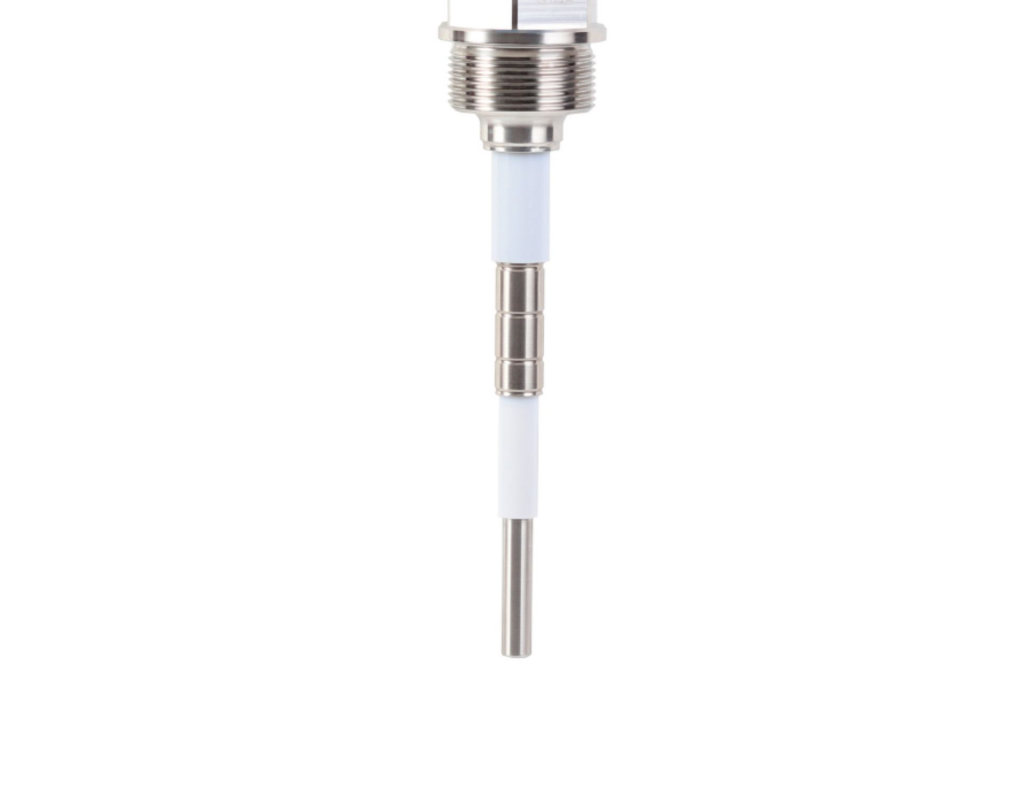

射频导纳物位开关杆式探头电容变化与探头直径的关系解析
射频导纳物位开关（RF Capacitance / RF Admittance Level Switch）作为工业液位测量的重要工具，其测量原理基于电容变化。射频导纳杆式探头通过测量探头与容器壁之间电容的变化来判断物位高度，实现可靠的液位监测。虽然这种测量方式在工业应用中十分成熟，但在工程选型与现场调试中，探头直径对仪表灵敏度的影响仍是很多工程人员关心的核心问题。本文将从原理、公式、实际工况分析和工程应用角度系统解析射频导纳杆式探头电容变化与探头直径的关系。
一、射频导纳物位开关测量原理
射频导纳物位开关的核心测量原理是电容变化。探头安装在容器内部，与容器壁形成一个平行电容器，其两极板分别为探头和容器壁。当容器内介质状态变化（如液体升降或固体物料填充）时，极板间的介电常数发生改变，从而导致电容值变化。
其基本公式可表示为：
其中：
- (C) 为电容值；
- (ε) 为介质的介电常数；
- (A) 为极板面积（对于杆式探头，A 与探头表面积相关）；
- (d) 为两极板之间的距离（容器直径减去探头直径相关值）。
可以看出，探头直径 (d)、容器直径 (D) 以及介质介电常数 (ε) 对电容变化敏感度有直接影响，是决定仪表灵敏度的关键因素。
二、探头直径对电容变化的影响
在工程实践中，我们通常关注两点：
- 电容变化的幅度与液位高度 (H) 的关系
- 探头直径变化对灵敏度的影响
为分析这一关系，假设容器直径 D=2000 mm，介质介电常数 ε=2，分别考虑不同探头直径的情况：
情况一：探头直径 d = 10 mm
当探头直径为 10 mm 时，电容变化 ΔC 与液位高度 H 的关系可通过下式近似表示：
在此情况下，随着液位上升，电容值呈线性增加趋势，同时探头直径较大，表面积增大，灵敏度明显提高。
情况二：探头直径 d = 8 mm
当探头直径减小至 8 mm 时，电容变化 ΔC 与液位高度的关系公式类似，但由于极板面积减小，灵敏度下降：
对比可见，探头直径越大，电容变化越明显，即仪表灵敏度越高。在工程实践中，如果希望探头对液位变化更敏感，应尽量选择较大直径的探头，同时注意与容器直径的匹配，避免安装空间受限。
三、电容变化敏感度的工程分析
通过上述公式可以总结出几条规律：
- 探头直径 (d) 与灵敏度正相关：
- 直径越大，探头表面积增加，极板间电容变化增大，响应更灵敏。
- 容器直径 (D) 与探头直径 (d) 的比例影响灵敏度：
- 当 (D) 与 (d) 越接近，即极板间距离越小，仪表灵敏度更高；
- 如果容器直径过大而探头直径过小，则电容变化幅度减小，导致响应滞后或难以检测小幅液位变化。
- 介质介电常数 (ε) 对灵敏度影响显著：
- 介电常数越高，电容变化幅度越大，仪表响应越灵敏；
- 对于低介电常数液体或粉料，可通过增大探头直径或增加补偿电路来提高灵敏度。
在实际工程中，除了公式计算外，还需要结合现场安装条件、液体或固体介质类型，以及防腐、防粘附等特殊要求进行综合考虑。
四、工程选型建议
根据射频导纳探头的电容原理和直径影响规律，工程选型时可参考如下建议：
- 高灵敏度应用
- 选择较大直径探头；
- 控制容器直径与探头直径的比例，确保极板间距离较小；
- 对低介电常数介质，可考虑增加电路增益或选择高灵敏度探头型号。
- 空间受限应用
- 当探头直径受限时，应结合高精度检测电路提高灵敏度；
- 可考虑优化安装位置，避免靠近容器壁造成干扰。
- 多介质或混合介质应用
- 对于浆液、泥浆或高含气液体，应选择防腐、防粘涂层探头；
- 必要时增加温度和密度补偿，提高测量稳定性。
- 维护与寿命考虑
- 探头直径增大，机械强度提升，抗磨损能力更好；
- 但也可能增加安装复杂性，需要综合评估现场维护难度。
五、结论
通过对射频导纳杆式探头电容变化与直径关系的分析，可以得出以下结论：
- 探头直径越大，灵敏度越高；
- 容器直径与探头直径越接近，仪表灵敏度越高；
- 介质介电常数直接影响电容变化幅度和检测灵敏度；
- 实际工程应用需结合空间条件、介质特性及防护要求综合选型。
对于工业现场液位测量，理解探头直径、电容变化和液位高度之间的关系，不仅有助于提高测量精度和响应速度，还能显著提升仪表使用寿命和可靠性。
