水泥筒仓料位测量解决方案——基于计为雷达物位计与音叉料位开关
1. 应用背景
水泥筒仓是水泥生产线中最关键的中转与储存设备之一，用于在粉磨系统与包装/散装系统之间实现物料缓冲与均化。水泥通常通过气力输送方式进入筒仓，在进料与出料过程中形成持续强粉尘环境。
在水泥筒仓的实际运行工况中，物料在入仓与出仓过程中通常伴随高强度气力输送，使筒仓内部形成持续性的高浓度粉尘环境，局部甚至呈现“粉尘云”状态，显著降低电磁波传播的信噪比。同时，水泥作为典型的低介电常数干粉物料，其回波反射能力较弱，且在动态堆积过程中易受到颗粒悬浮与空间分布不均的影响，导致测量信号波动加剧。此外，筒仓内部通常存在支撑结构、进料溜管及除尘系统等复杂构件，这些结构会产生多路径反射回波，进一步增加信号识别难度。在长期运行条件下，仓壁还会逐渐形成物料挂壁与局部结块，使真实料面与虚假回波之间的区分更加困难。而在气力输送频繁切换的过程中，料面本身呈现明显的非稳定波动状态，对连续测量系统的响应速度与抗干扰能力提出更高要求。
基于上述复杂工况特征，水泥筒仓料位测量系统必须同时满足两个关键工程要求：其一，连续料位测量必须具备高度稳定性与抗干扰能力，在粉尘、挂料及结构反射共存的环境下仍能持续输出真实料位信息，避免出现跳变或信号丢失；其二，系统必须配置独立的高低料位点位保护机制，在连续测量之外形成冗余安全链路，以确保在极端工况或测量异常情况下仍可可靠触发报警与联锁控制，从而保障筒仓运行安全与生产连续性。
计为自动化基于工程现场反馈，采用 JWrada® 80GHz 高精度雷达物位计 + Fork-11 缆绳型音叉料位开关 的组合方案，实现“连续测量 + 安全联锁”的双重架构。
2. 工艺与测量任务
- 测量任务：连续料位监测 + 高低位点位保护
- 测量位置：水泥筒仓（高度≤50 m）
- 介质：水泥粉体
- 过程温度：-40 … +50 ℃
- 典型工况：强粉尘、挂料、气力输送扰动
3. 系统解决方案结构
3.1 连续料位测量——JWrada® 80GHz 高精度雷达
JWrada® 采用 80GHz FMCW 调频连续波雷达技术，通过高频窄波束实现对料面的精准识别，特别适用于水泥、粉煤灰、矿粉等高粉尘固体工况。
核心特点：
- 80GHz 高频率 → 波束角更窄，减少筒壁干扰
- 强回波处理能力 → 抑制粉尘与漂浮颗粒干扰
- 动态回波追踪 → 适应快速进料/出料波动
- 非接触测量 → 无磨损、无堵塞风险
- 最大量程 150 m（覆盖水泥筒仓完全无压力）
- 支持蓝牙调试 + 计为智控® APP

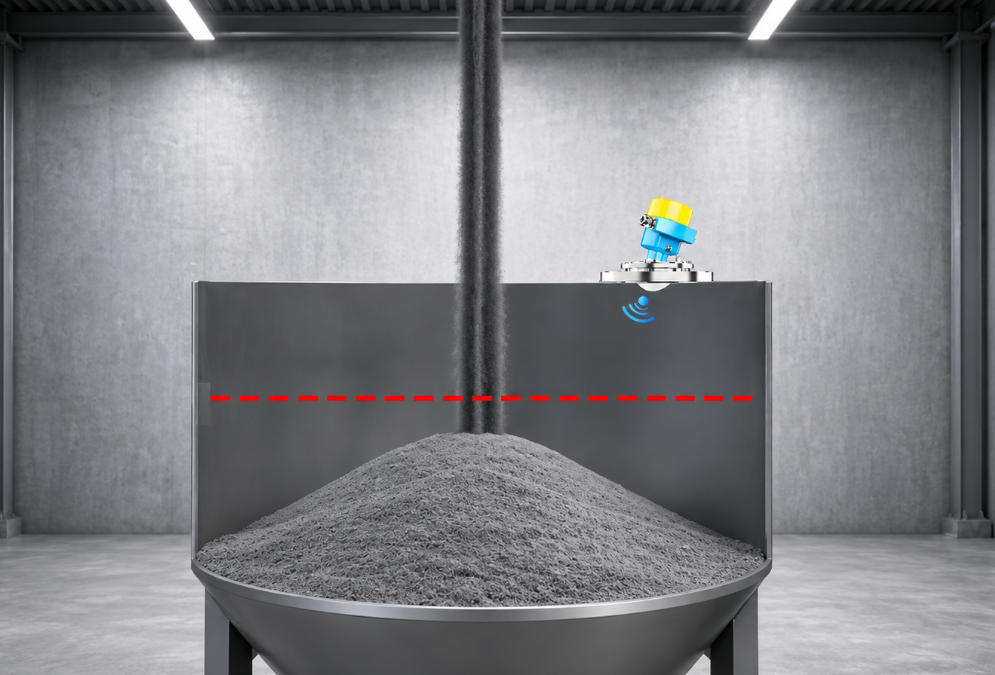

在水泥筒仓应用中，雷达通常安装于顶部中心位置，向下垂直测量料面，避免结构遮挡与偏射。
3.2 点位保护——Fork-11 缆绳型音叉料位开关
Fork-11 用于水泥筒仓的安全联锁控制，是系统中的独立保护单元。
功能用途：
- 高料位报警（防止溢仓）
- 低料位报警（防止断料）
- 输送系统联锁控制
技术特点：
- 适用于 ≥0.008 g/cm³ 固体粉料
- 缆绳型结构适用于高大筒仓
- 抗粉尘粘附，不易误动作
- 无需标定，安装即用
4. 真实项目反馈案例
在国内某大型水泥生产线（年产 200 万吨熟料粉磨系统）中，客户原有料位测量系统采用低频雷达与机械式料位开关的组合方案，用于筒仓连续料位监测及高低位安全保护。然而在长期实际运行过程中，该方案逐渐暴露出与水泥高粉尘、强扰动工况不匹配的问题。现场反馈显示，低频雷达在气力输送进料阶段容易受到粉尘浓度剧烈变化影响，出现回波不稳定与数值明显跳动现象，尤其在快速进料过程中，料面信号存在阶段性丢失情况；与此同时，机械式料位开关在粉尘与挂料环境下可靠性较低，平均约半年左右即需要进行人工清理维护，否则容易因卡阻导致动作失效。此外，由于筒仓顶部空间受限，设备维护操作不便，每次检修往往需要配合停机处理，从而对生产连续性造成一定影响。这些问题最终导致库存数据连续性不足，操作人员不得不依赖经验进行人工修正判断，同时高低料位报警存在一定滞后风险，影响整体安全联锁的及时性。
针对上述问题，现场最终对系统进行了升级改造，采用计为 JWrada® 80GHz 高精度雷达物位计用于连续料位测量，并配置 Fork-11 音叉料位开关作为高低料位独立安全保护点，实现“连续测量+冗余保护”的双系统架构。其中，JWrada® 雷达负责提供稳定的实时料位曲线输出，而 Fork-11 则作为独立安全层实现过满与断料保护，从系统结构上提高整体可靠性。
在改造完成并连续运行 6 个月后，客户现场反馈显示，JWrada® 雷达在最强粉尘与气力输送工况下仍能保持稳定料位曲线输出，未出现明显跳变或信号中断现象，即使在仓壁存在挂料的情况下，仍可持续跟踪真实料面变化趋势；Fork-11 音叉料位开关在高低料位保护工况中运行稳定，未记录到误动作情况。同时，现场维护频率显著下降，由原先的每月巡检调整为季度例行检查，系统整体运行稳定性得到明显提升，PLC端数据连续性也显著改善，可直接用于库存核算与生产调度。现场工程师反馈表示：“现在料位曲线基本是连续的，不需要再靠经验判断料面位置，系统稳定性比之前好很多。”
5. 安装建议
JWrada® 雷达安装
在水泥筒仓应用中，JWrada® 雷达物位计建议优先安装于筒仓顶部中心位置，以获得最稳定的垂直测量路径与最优回波条件。同时应尽量避开进料溜管正下方的物料直冲区域，避免高速下落物料对回波信号造成瞬时干扰。在安装过程中，应确保雷达天线始终保持垂直对准料面，以减少因角度偏移引入的测量误差与虚假回波。此外，推荐采用标准法兰方式进行机械固定，以保证长期运行过程中的结构稳定性与密封可靠性。
Fork-11 安装
Fork-11 缆绳型音叉料位开关在筒仓中的安装位置通常用于高料位与低料位安全保护点，应布置在工艺设定的关键报警高度位置。在安装时需避免探头直接位于物料下落冲击路径上，以防止持续冲击造成机械应力累积或误触发。同时，应确保探头周围具备足够的动作空间，使物料能够自然覆盖与释放音叉结构，从而保证开关信号动作的准确性与可靠性。
6. 应用价值总结
该方案在水泥筒仓中的实际价值体现在：
6.1 连续数据稳定性提升
避免传统雷达“跳点”问题，实现可用于库存管理的连续信号。
6.2 运行可靠性提升
Fork-11 提供独立安全保护，降低溢仓与断料风险。
6.3 运维成本下降
减少人工清仓、设备校准及停机维护频率。
6.4 工业现场适应性增强
适用于高粉尘、高挂料、高扰动的复杂水泥工况。
7. 结论
在水泥筒仓这一典型高粉尘、强扰动的工业场景中，传统测量方式往往难以长期稳定运行。
计为 JWrada® 80GHz 高精度雷达物位计结合 Fork-11 缆绳型音叉料位开关，通过“连续测量 + 独立保护”的系统架构，有效解决了水泥筒仓料位不稳定、误报警以及维护频繁等问题。
该方案已在多个水泥生产现场实现长期稳定运行，并在实际工程反馈中验证了其在复杂粉尘工况下的可靠性与工程适应性。
