化工储罐液位测量为什么不能只看单台液位计？

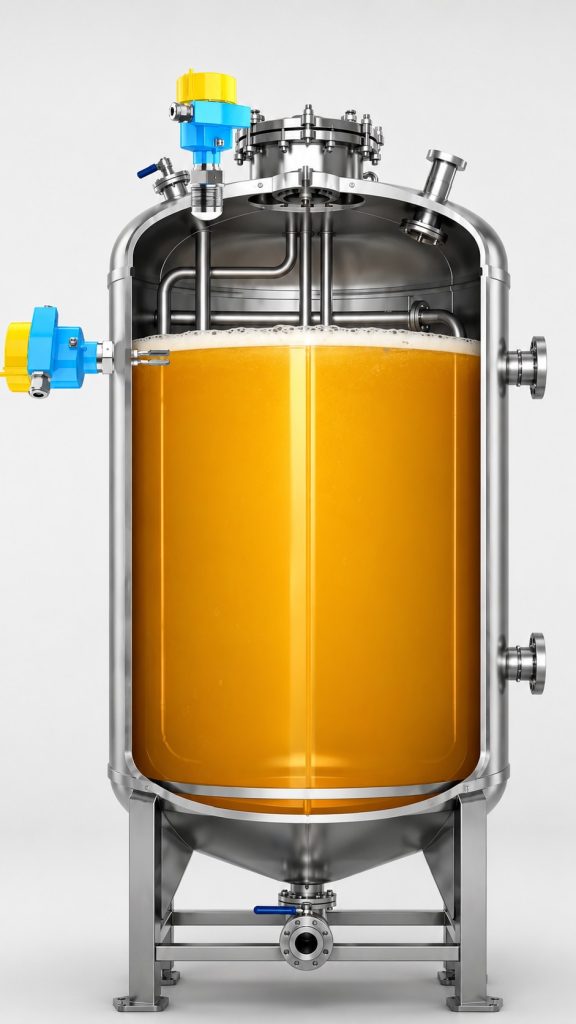

化工储罐液位测量不能只解决“液位显示”问题，还要同时考虑连续监测、高低位报警、溢流保护、泵空转保护和危险介质泄漏风险。对多数化工储罐和缓冲罐，更合理的配置是：用计为 JWrada 雷达物位计进行连续液位测量，用 Ring-11 音叉液位开关做独立高高液位或低低液位保护。
化工储罐液位测量通常建议采用“连续液位测量 + 独立限位保护”的组合，而不是只依赖单台仪表。连续液位计负责提供实时液位、库存和过程控制信号；液位开关负责在高高液位、低低液位等关键位置输出独立报警或联锁信号。
一、化工储罐液位测量为什么不能只看单台液位计？
化工储罐和缓冲罐常用于原料、中间品、溶剂、酸碱液、油品、添加剂或工艺液的暂存。VEGA 的化工储罐应用资料也指出，储罐和缓冲罐需要持续掌握准确液位数据，以便及时补料、保障连续生产，并为消耗统计、验证和质量监控提供依据；同时，该类应用也需要防溢流保护。这个逻辑放到计为产品选型中，对应的就是 JWrada 雷达物位计负责连续测量，Ring-11 音叉液位开关负责限位保护。
如果化工储罐液位测量不可靠，现场风险往往不是单纯的“读数不准”，而是可能带来连锁后果。例如，高液位没有及时报警，可能造成储罐溢流、围堰积液、介质挥发、环境污染或人员暴露；低液位误判，则可能导致泵空转、机械密封损坏、生产中断。对于易燃、易爆、腐蚀性或有毒介质，液位测量失效还可能进一步引发火灾、爆炸、腐蚀伤害和大额停产损失。
二、没有可靠液位测量和高液位保护，可能造成什么后果？

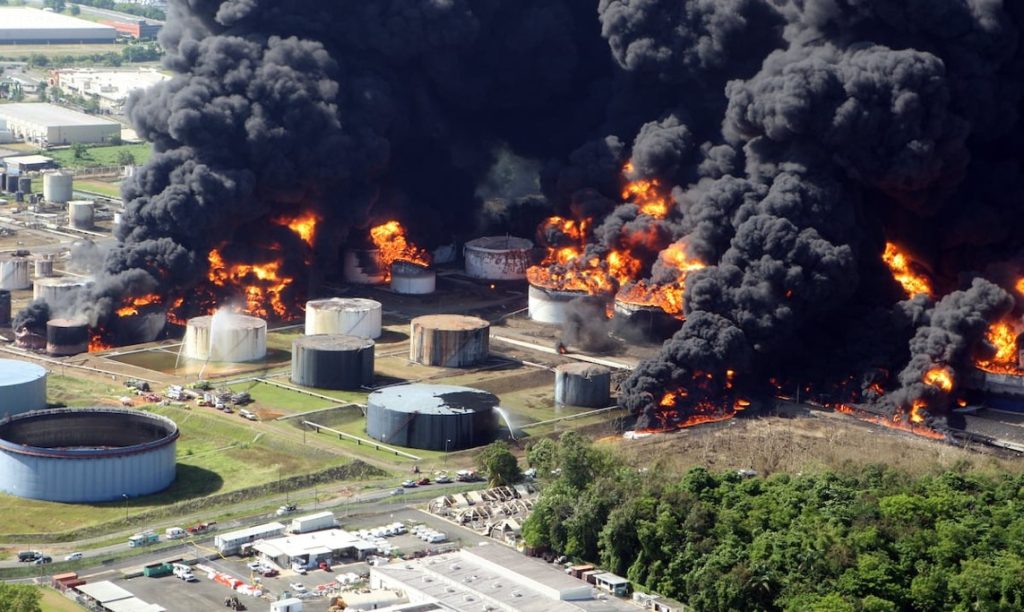

公开事故资料已经多次说明，高危液体储罐不能只依赖单一测量手段。2009 年 CAPECO 储罐事故中，汽油从大型地上储罐溢出，形成大面积蒸气云并被点燃。美国 CSB 资料指出，如果现场存在独立高液位报警或自动溢流保护系统，这类大规模泄漏很可能可以避免；但这些额外保护层当时并未使用。CSB 的事故视频也说明，该事故中汽油溢出后形成约 107 英亩蒸气云并点燃，说明储罐溢流并不是小故障，而可能迅速发展为重大安全事件。
Buncefield 事故同样与液位测量和高液位保护失效有关。公开调查资料显示，Tank 912 液位上升过程中，自动液位计和独立高液位开关均未能有效工作，这是事故的直接原因之一。这个案例提醒我们：即使安装了液位仪表，如果选型、调试、维护和定期测试不到位，保护层也可能在关键时刻失效。
这些案例并不是计为客户案例，也不是说某一种仪表可以单独避免所有事故。它们真正说明的是：化工储罐液位测量应采用分层保护思路。连续测量仪表、独立限位开关、报警系统、联锁逻辑、定期测试和现场管理缺一不可。
三、JWrada 雷达物位计在化工储罐液位测量中的作用
在化工储罐液位测量中，雷达物位计主要承担连续液位测量任务。其基本原理是：雷达天线向液面发射电磁波，电磁波遇到液面后反射回来，仪表根据回波信号计算天线到液面的距离，再换算成液位高度。
雷达物位计适合化工储罐的原因，在于它通常采用非接触式测量，减少了介质腐蚀、粘附、密度变化对测量的影响。对于介质经常切换的原料罐、中间罐或缓冲罐，非接触式雷达比很多接触式方案更容易降低维护工作量。
四、为什么还需要 Ring-11 音叉液位开关？
雷达物位计可以提供连续液位信号，但对于化工储罐的高高液位和低低液位保护，仍建议配置独立的液位开关。Ring-11 音叉液位开关的作用不是替代雷达，而是在关键位置提供独立的点位信号。
Ring-11 的工作原理是通过叉体振动频率变化来判断是否接触液体。当叉体接触液体后，谐振频率发生变化，检测电路识别后输出开关信号。从选型合理性看，化工储罐液位测量中推荐 Ring-11，而不是 Fork-11 或 Tube-11，是因为 Ring-11 是液体液位开关；Fork-11、Tube-11 更偏向粉体、颗粒、散料等固体料位检测。液体储罐做高液位报警、低液位报警、溢流保护或泵空转保护时，Ring-11 的产品定位更匹配。
对于强腐蚀化工液体，Ring-11 还需要结合接液材质选型。在酸、碱、盐溶液或溶剂类介质中，不能只看“能不能测液位”，还要确认接液材料与介质的长期兼容性。
五、现场选型时必须追问的问题
做化工储罐液位测量选型时，建议至少确认以下信息：
首先，要确认介质名称、是否易燃易爆、是否腐蚀、是否有毒、是否易结晶或易粘附。介质决定天线、密封、叉体和过程连接材料。
其次，要确认储罐高度、实际测量范围、罐顶结构、接管高度、接管直径、是否有搅拌器、加热盘管、内浮顶、进料冲击或蒸汽冷凝。安装环境会直接影响雷达回波质量。
再次，要确认过程温度、过程压力、环境温度和防爆区域等级。尤其是 JWrada-35，需要确认法兰连接的压力等级，不能按螺纹接口报价。
最后，要确认输出信号和控制逻辑。连续液位通常选择 4–20mA/HART 或 RS485/Modbus；液位开关则根据 PLC、DCS 或安全回路要求选择继电器、NAMUR、二线制或晶体管输出。
六、结语：化工储罐液位测量的重点是“匹配工况”，不是盲目堆配置
化工储罐液位测量没有一个型号适合所有现场，只靠连续液位计并不足以构成完整保护。如果您正在为化工储罐、缓冲罐、溶剂罐、酸碱罐、反应釜或中间品罐选择液位仪表，可向计为自动化提供介质、温度、压力、量程、安装口、法兰标准、输出信号和防爆要求。计为可根据现场工况协助推荐合适的 JWrada 雷达物位计和 Ring-11 音叉液位开关配置。
七、 FAQ
Q1：有雷达物位计后，为什么还要安装 Ring-11 音叉液位开关？
雷达物位计负责连续液位测量，Ring-11 负责高高液位或低低液位的独立限位保护。对于化工储罐，独立液位开关可以作为额外保护层，降低雷达、控制系统或人为操作失误带来的溢流和干运行风险。
Q2：化工液体储罐能不能用 Fork-11 或 Tube-11？
一般不建议。Fork-11 和 Tube-11 更适合粉体、颗粒、散料等固体料位检测。液体高低位报警、溢流保护和泵空转保护，应优先选择 Ring-11 音叉液位开关。
Q3：强腐蚀介质选雷达还是音叉？
连续液位测量优先考虑防腐型雷达物位计，例如根据工况评估 JWrada-35 的 PFA、316L+PTFE 或 316L+PFA 天线材料。高高液位或低低液位保护可配 Ring-11 防腐型音叉液位开关，并根据介质选择 PFA、ECTFE、搪瓷、哈氏合金等接液材料。
Q4：化工储罐液位测量最容易漏掉哪些参数？
最容易漏掉的是法兰压力等级、接管高度、介质腐蚀性、蒸汽泡沫情况、防爆等级、报警点高度、联锁逻辑和定期测试要求。尤其是高高液位保护，不应只停留在“有报警点”，还要确认报警是否可靠、是否独立、是否定期测试。
