从RS-485到Modbus RTU：工业通信中通道和语言的本质区别
在工业自动化系统中，RS-485 与 Modbus RTU 是最常见的一组组合，但也是最容易被混淆的一组概念。现场经常会出现这样的说法：“这个设备是485通讯”“用Modbus接一下就行”。看似正确，但从工程分层结构来看，这种理解其实是不完整的。
要真正理解工业通信，必须先明确一点：RS-485不是协议，Modbus RTU也不是物理接口，它们属于完全不同的通信层级。
一、通信系统的本质：分层决定一切
工业通信并不是一个单一技术，而是一个分层系统，通常可以理解为三层结构：
第一层是物理层，解决信号如何传输的问题；第二层是数据链路层，解决如何稳定收发数据的问题；第三层是应用层，解决数据“代表什么”的问题。
在这个体系中：
- RS-485 属于物理层标准
- Modbus RTU 属于应用层通信协议
两者并不是竞争关系，而是上下叠加关系。可以用一个非常直观的比喻：
RS-485像是高速公路，负责让车辆（电信号）顺利通行；Modbus RTU则是交通规则，规定车怎么走、怎么识别、怎么交互。

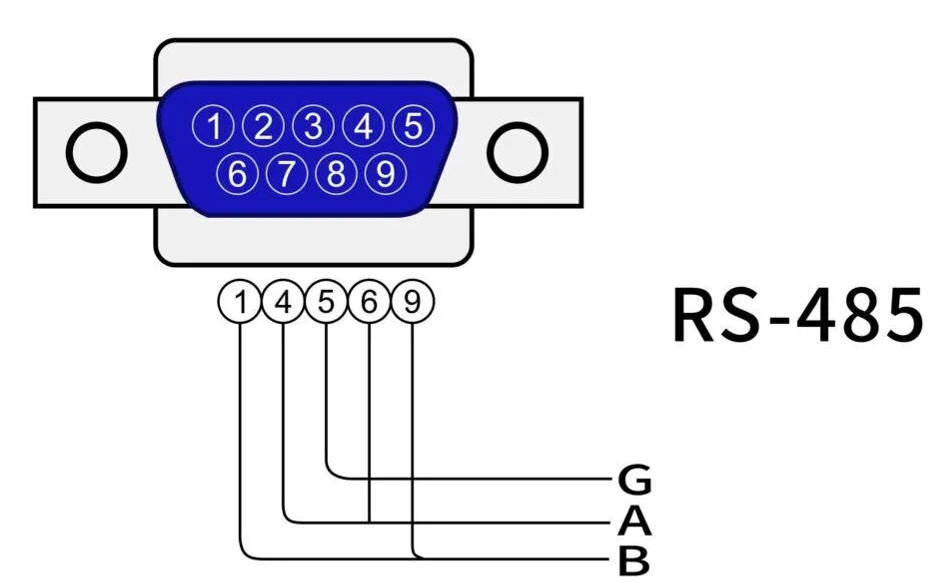

二、RS-485：工业现场的“差分传输通道”
RS-485本质上是一种电气特性标准，它定义的是“信号如何被可靠地传输”。
它采用差分信号方式，通过A、B两条线之间的电压差来判断逻辑状态，而不是依赖对地电压。这种方式在工业环境中有明显优势，因为它能够有效抵抗共模干扰。
在实际应用中，RS-485具有几个典型特点。
首先，它具备较强的抗干扰能力。在电机、变频器、继电器密集的工业现场，普通单端信号容易受到噪声影响，而差分传输可以显著提升稳定性。
其次，它支持较长距离通信。在合理布线和终端匹配的情况下，RS-485通信距离可以达到上千米，非常适合工厂、管廊和分布式测点。
再次，它支持多节点总线结构。通常一个RS-485总线上可以挂接多个设备，实现低成本的网络化连接。
但需要注意的是，RS-485只定义电信号在物理层面的传输方式，并不涉及任何数据语义或通信逻辑。它本质上解决的是“信号如何稳定送达对端设备”的问题，而不是“送达之后这些信号代表什么”。
在RS-485标准中，核心规定包括差分电压范围、驱动能力、接收灵敏度以及多点总线的电气约束条件。例如，当A、B两根差分线之间的电压差大于一定阈值时，接收端识别为逻辑状态0或1。但这个判断仅停留在电气层面，它只告诉设备“当前是高电平还是低电平”，并不会进一步解释这一串电平变化对应的是地址、命令还是数据内容。
因此，RS-485不会定义任何与业务相关的信息结构，例如：
它不会规定某个设备在总线中的唯一身份标识，即设备地址是什么。
它不会规定一帧数据应该如何拆分，例如从哪里开始是起始位、哪里结束是停止位之外的逻辑边界。
它也不会定义控制逻辑，例如某个数据是读操作还是写操作，是温度值还是液位值。
从工程角度来看，这意味着RS-485只是一个“透明传输通道”。在这个通道中，所有数据都以电信号的形式被原样搬运，但这些信号本身不具备任何语义解释能力。
换句话说，RS-485就像一条没有交通规则的高速公路，它只负责让车辆（信号）尽可能稳定地从A点到B点，但不会规定车上装的是什么货物，也不会判断这些货物是食品、化工品还是设备零件。
因此，当我们说RS-485只是一个传输通道时，本质是在强调：它只提供“通信能力”，而不提供“理解能力”。它不参与数据解释，也不参与逻辑决策，更不会影响系统如何做控制判断。
真正赋予数据意义的，是运行在RS-485之上的通信协议，例如Modbus RTU。这一层才会定义设备地址、功能码、寄存器结构以及读写规则，使得原本只是电平变化的信号，变成可以被系统识别和控制的工业数据。
三、Modbus RTU：工业设备之间的“通用语言”
如果说RS-485是道路，那么Modbus RTU就是在道路上运行的“语言体系”。
Modbus RTU定义的是数据如何组织、如何表达以及如何被解析。它属于应用层协议，因此它决定的是“说什么”和“怎么理解”。
在Modbus RTU体系中，最核心的概念是“主从结构”。系统中通常存在一个主站，比如PLC或上位机，它负责发起通信请求；而多个从站设备则负责响应请求并返回数据。
这种结构的优势在于逻辑清晰，控制集中，非常适合工业自动化系统。
Modbus RTU的数据模型采用寄存器结构，将所有现场数据抽象为统一的“地址单元”。例如液位、温度、压力等，都可以被映射为不同的寄存器地址。
这种设计带来的好处是跨设备统一性强，无论设备来自哪个厂家，只要遵循Modbus协议，就可以实现互通。
同时，Modbus RTU在传输层采用紧凑的二进制格式，并配有CRC校验机制，用于保证数据完整性。这使得它在工业环境中具备较高可靠性。
四、RS-485与Modbus RTU的本质区别
如果从工程角度进行对比，可以看到两者差异非常清晰。
RS-485关注的是信号层面，它解决的是“电信号如何稳定传输”；Modbus RTU关注的是数据层面，它解决的是“设备如何理解这些信号”。
RS-485不关心数据内容，只负责传输；Modbus RTU不关心物理介质，只负责定义数据规则。
一个是“通道”，一个是“语言”，二者不能互相替代。
在实际工程中，它们往往是组合使用的关系：Modbus RTU运行在RS-485之上，形成完整的工业通信链路。
五、为什么现场容易混淆？
现场工程人员经常把“RS-485”和“Modbus RTU”混为一谈，主要有三个原因。
第一，设备接口高度统一。很多工业设备都使用RS-485接口，同时默认支持Modbus RTU协议，因此在实际使用中两者经常同时出现。
第二，文档表达习惯问题。厂家资料中常写“RS-485 Modbus通讯”，导致初学者误以为它们是同一个概念。
第三，调试层面不易区分。现场调试时看到的都是数据收发，很难直观看到物理层和协议层的区别。
六、工程上最容易出问题的地方
当理解不清时，最常见的问题通常集中在以下几个方面。
例如：设备接线正确，但无法通信，这往往不是RS-485问题，而是Modbus地址或波特率不匹配。
又比如：通信正常但数据异常，这通常是寄存器定义错误或数据类型解析错误。
还有一种情况是系统不稳定，频繁掉线，这可能是RS-485布线、终端电阻或干扰问题。这些问题看似类似，但本质分属不同层级。
七、工程选型的正确思路
在实际工程设计中，应先明确通信分层思路，而不是直接选择“RS-485还是Modbus”。
正确流程应是：
首先确定物理层需求，例如距离、抗干扰能力、节点数量；然后选择合适的物理接口，例如RS-485；最后选择通信协议，例如Modbus RTU或其他协议。
只有这样，系统设计才是完整的。
八、总结：不要混淆“路”和“语言”
RS-485解决的是“数据怎么走得稳”，属于基础通道；Modbus RTU解决的是“数据怎么被理解”，属于通信规则。
在工业自动化系统中，两者必须配合使用，但不能混为一谈。
理解这一点的意义在于：通信问题往往不是设备问题，而是系统分层理解问题。
当你真正把“物理层”和“协议层”区分清楚后，很多现场通信故障都会变得可解释、可定位，也更容易优化系统结构。
