雷达物位计与压力液位计如何选择？——工业液位测量技术科普指南

　　选择合适的液位测量技术，对工业过程的运行效率、设备可靠性以及生产安全具有深远的影响。在石油化工、水处理、制药及食品等众多行业中，雷达物位计与静压式液位计始终是连续液位监测领域最值得信赖的两种解决方案。然而，这两种技术各有其独特的物理机制与优势，其适用性高度依赖于具体的工艺条件和储罐结构。

　　面对具体的工程项目，仪表工程师该如何做出最优选择？本文将从测量原理出发，深入剖析两种技术的优劣势，并结合计为JWrada®-35 雷达物位计的实际特性，为您提供科学的技术选型指南。

一、 雷达测量技术：非接触式的空间感知

　　雷达传感器通过天线向介质表面发射高频电磁波信号，并接收反射回来的回波。设备内部的电子电路通过计算信号发射与接收之间的时间差（即飞行时间，Time of Flight）来得出液位高度。简而言之，如果传感器检测到强信号且飞行时间短，说明液位较高；若信号较弱且返回时间较长，则意味着液位较低。

　　雷达技术的核心优势在于其非接触式测量原理。它利用微波进行工作，这是一种不需要空气作为传播介质的电磁波（与超声波技术截然不同），即使在真空环境中也能正常传输。目前行业最先进的雷达传感器采用了80GHz频段技术，这使得其具备极窄的波束角——最小可达3°左右。

　　由于雷达信号的绝大部分能量被高度集中在极小的圆锥形区域内，这使得雷达波能够轻易避开储罐内部的障碍物，如内部加热盘管、挡板、搅拌器或防涡流板。同时，极窄的波束角最大限度地减少了罐壁散射带来的杂波干扰。此外，微波信号在传播过程中完全不受工艺温度和压力变化的影响，这赋予了雷达技术极高的工况适应性。

二、 压力测量技术：基于物理定律的底部感知

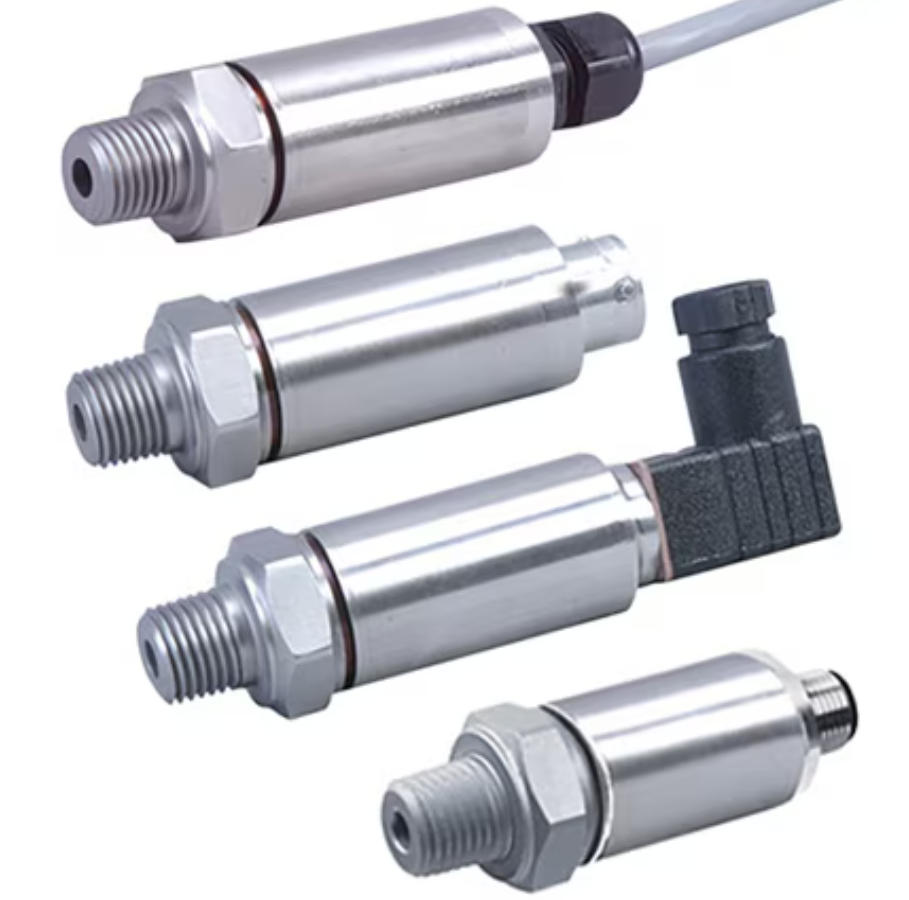

　　在雷达仪表普及之前，静压式液位变送器早已在工业界长期提供着精准的液位测量数据。压力仪表是如何将测得的压力值转化为液位高度的呢？

　　传统的带有金属测量膜片的压力变送器，依赖内部填充的硅油作为传压介质，将作用在膜片上的压力传递给内部的测量传感器。而采用陶瓷膜片的压力仪表则直接在受压点进行电容式测量，彻底免除了填充油的使用，这种结构在处理含有磨损性颗粒或强酸性、强腐蚀性工艺介质时表现尤为出色。

　　压力仪表转换为液位的核心依据是流体静力学公式：P = ρ * g * d。其中P代表测得的压力，ρ（rho）代表液体的密度，g为重力加速度（常取9.8 m/s²），d为液体的深度（即液位高度）。从这一公式可以清晰地看出，静压式液位计必须明确知道被测产品的具体密度或比重。因此，静压变送器最适用于介质密度保持一致且可预测的稳定工况。

三、 核心工况选型对比：如何做出正确决策

　　每一个工业过程都伴随着独特的挑战。温度波动、泡沫、介质反射率低、粉尘、冷凝水、结垢以及电磁噪音等因素，都可能干扰液位测量的准确性。因此，选型的第一步是全面评估储罐的设计结构、安装位置以及实际的工艺条件。

1. 视线受阻的复杂储罐结构

　　非接触式雷达是从储罐顶部向下测量，它要求天线到液面之间必须有一条清晰的视线。JWrada®-35 雷达物位计凭借其80GHz技术带来的极窄3°波束角，能够轻松避开罐内的大部分内部障碍物，即使在几何形状复杂的储罐中也能提供可靠的测量结果。

　　然而，在某些特殊应用中，例如内部装有密集的精馏塔盘，或者装有大型多层搅拌器的储罐，从顶部安装的雷达可能完全无法看到液面。在这种工况下，压力变送器往往是更好的选择。因为它可以安装在储罐底部，只要其膜片始终与液体保持接触，就能自下而上地进行液位测量。对于顶部雷达存在视觉盲区的容器，压力变送器提供了一种简单且极其可靠的替代方案。

2. 小型容器与极低介电常数介质

　　雷达技术并不非常适合极小型的储罐，尤其是高度仅为30厘米（约12英寸）左右的容器。在这种尺寸的罐体中，如果储存的是低导电率液体或低介电常数介质，雷达可能会产生高达15厘米（约6英寸）的测量最小距离，导致无法有效检测液位。相比之下，压力变送器可以覆盖整个测量范围，并且能够轻松捕捉到微小容器内液位的快速变化。

3. 密度变化的混合工艺

　　当工艺过程涉及产品密度的频繁改变时，例如在配料混合操作或多产品共用的储罐中，雷达通常是绝对的首选。因为雷达的测量原理基于电磁波反射，完全独立于介质的密度变化，即使罐内液体的密度在不断改变，雷达也无需重新校准，依然能够维持极高的测量精度。

　　相反，压力变送器的测量高度依赖于液体的密度。每当介质密度发生偏移，液位测量的准确性就会随之产生误差，除非操作人员手动进入系统更新变送器内部的密度设定值，这显然无法满足连续自动化生产的需求。

4. 泡沫工况的应对策略

　　泡沫是液位测量中最常见的干扰因素之一。雷达在处理清洁泡沫或轻度泡沫时表现优异，其高频信号可以穿透泡沫层，直接触达下方的真实液面。JWrada®-35 雷达物位计内置了高动态范围的信号处理电路与智能回波算法，能够在这些条件下提取有效的液位回波，确保读数可靠。

但是，在面对极其厚重、脏污的泡沫时——例如矿业浮选槽中常见的浓密泡沫层——雷达信号往往会被泡沫表面直接反射，无法穿透到液体内部。此时，安装在泡沫层下方的压力变送器能够提供更为一致的测量结果。

　　对于同时存在密度变化和厚重泡沫的极端复杂工况，采用电子差压变送器（DP）系统则是一种高级解决方案。通过测量顶部气压与底部静压的差值，系统可以进行密度补偿运算，输出经过补偿的精准液位读数，确保在单点测量失效时仍能保障工艺控制的安全。

四、 计为JWrada®-35的智能化拓展优势

　　在传统的雷达与压力二选一的选择题之外，现代仪表的智能化属性也为选型增添了新的考量维度。以JWrada®-35为例，它不仅具备了80GHz FMCW雷达的顶尖硬件性能，更在操作便捷性上实现了突破。

　　该设备集成了Bluetooth 5.0通信模块，并支持专用的“计为智控”微信小程序。在现场调试或维护时，无论储罐位置多高、环境多恶劣，工程师都无需攀爬危险区域或打开仪表盖，通过手机即可完成无线参数配置、实时波形诊断与故障排查。结合其支持云端升级的特性，JWrada®-35不仅在物理测量层面抗干扰，在系统集成与全生命周期运维层面也大幅降低了企业的隐性成本。

五、 总结

　　雷达与压力液位测量技术并非简单的替代关系，而是互补的工业感知工具。静压技术扎根于流体力学基础，在结构受限、无泡沫且密度稳定的底部测量中表现稳健；而以JWrada®-35为代表的80GHz雷达技术，则以其无视密度变化、抗干扰能力强、非接触免维护的特性，成为现代复杂工艺测量的主流趋势。

　　理解储罐结构、分析介质特性、评估环境干扰，结合项目实际的运维数字化需求，才能在雷达与压力之间做出最符合工艺逻辑的技术决策。
