一台工业设备到底需要配置多少仪表？
现场有些仪表配置，刚看时挺容易让人怀疑图纸是不是画重了。
旁边一台大容器，外面干干净净，就那么几块表；旁边的小设备反倒挤得满满当当，压力表、温度计、压力变送器、液位计、流量计全凑上来了。更容易让人犯嘀咕的是，同一个测压位置附近，一边是压力表，一边是压力变送器。
“压力都已经测了，怎么又来一套？”刚接触现场时，这种疑问很正常。
可到了巡检、开车、调试的时候就会发现，这些看着有点“重复”的仪表，各自都有活干。有的给现场看，有的往控制室送信号，有的跟着控制阀一起动作，有的平时没什么动静，到了异常工况就派上用场。
设备周围到底挂几块仪表，很多时候就是这些活一项一项叠出来的。
一、设备测什么
现场一台设备需要测哪些参数，主要跟它干什么有关。常见的有压力、温度、液位、流量、组分、振动、转速等。
储罐一般看液位、压力和温度；泵经常看进出口压力，有些泵也会监测轴承温度和振动；换热器常见的是进出口温度、压力和流量；到了反应设备，压力、温度、液位、流量、组分都有可能出现。
工艺参数多，测点跟着就多；工艺简单，仪表配置通常也会简单一些。

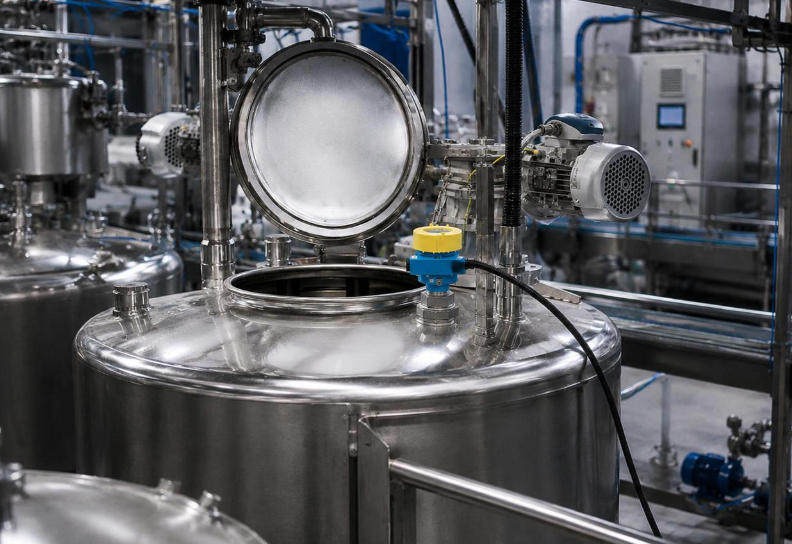

计为JWrada雷达料位计应用于搅拌储罐
二、同点两块表

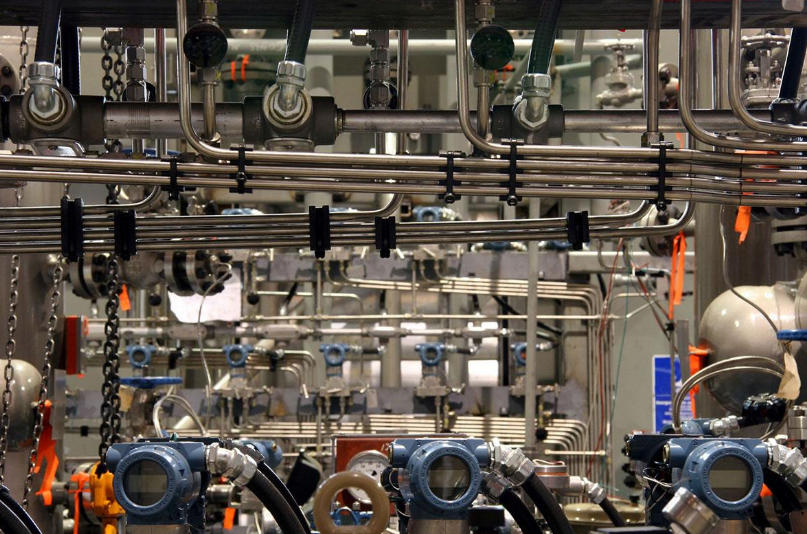

压力表和压力变送器装在一起，现场很常见。
压力表主要给现场人员看。巡检走到设备旁边，抬头就能看压力；开停车、检修或者现场操作的时候，也能随手确认设备现在是什么状态。
压力变送器干的是另外一份活。它把压力信号送到DCS或PLC，控制室可以看到数值，也可以调趋势、查历史数据。根据工艺要求，这个压力信号也可能接着用于控制、报警或者联锁。
所以两块表虽然都测压力，后面的去向并不一样。一个数留在现场，一个信号送进控制系统。
三、仪表干什么
现场仪表看着五花八门，干的活大致就这么几类。
1. 就地显示
压力表、双金属温度计、磁翻板液位计，这些都是现场常见的就地仪表。人在设备旁边，直接就能读数。巡检走到这里看一眼，开车时确认一下，检修前后核对一下，用起来很直接。
2. 远传监测
控制室要掌握现场参数，就得把信号送过去。压力变送器、温度变送器、液位变送器以及各种流量仪表，经常干这件事。信号进了DCS或PLC以后，操作人员坐在控制室就能看当前数值、变化趋势和历史记录。
3. 自动控制
有些参数测出来以后，要直接拿去调节工艺。比如换热器出口温度有控制要求，现场温度信号送进控制系统，控制器根据温度变化调节阀门开度，这样一套下来就是温度控制回路。现场碰到这种变送器，顺着信号往后找，经常还能找到控制器和调节阀。
4. 报警提醒
有些参数跑到设定范围，DCS就会发报警。比如储罐液位升高，到了设定值以后出现高液位报警；液位继续上涨，根据工艺要求还可能有更高一级的报警。压力、温度、流量也是一样，到了需要操作人员关注的位置，系统就会给出提醒。这里也有个现场容易混淆的地方。有报警功能，并不等于设备旁边一定会多出一块表。很多报警直接使用现有变送器的信号，在DCS里设好报警值就可以了。
5. 联锁保护
再往后就是联锁。有些参数到了保护设定条件，系统会按照已经设好的逻辑执行动作。比如压缩机润滑油压力过低，达到联锁条件后可能触发停机保护；高温、高压、低流量、高液位这些参数，在不同装置里也经常会碰到类似配置。这类测点跟设备保护有关，对测量回路的要求一般会高一些。关键场合根据设计要求，也可能看到两台、三台变送器测同一个参数，再通过相应的表决逻辑处理。
四、数量怎么定？
拿一台普通工艺容器来说，运行时要看压力、温度和液位。现场要读数，装压力表、温度计和现场液位仪表。控制室也要看到这些参数，再配相应的远传测量。液位要调节进料，液位信号接进控制回路；压力要报警，在控制系统里设置报警；压力涉及联锁，再按照联锁要求配置测量回路。
这么一项一项往上加，一台看起来很普通的容器，周围出现七八块仪表也就很常见了。有时候现场看着只是多了一块表，沿着P&ID往后追，后面可能连着一整套控制或者保护逻辑。
五、小设备表也多
设备个头和仪表数量经常对不上。
一台很大的常压储罐，工艺比较简单，平时主要看液位和温度，测点可能就那么几个。一台小型反应设备，要测压力、温度、流量、液位、组分，其中几个参数又进控制、做报警、参与联锁，设备周围很快就挂满了。
所以现场经常出现“大设备几块表，小设备一圈表”的画面。看着反差挺大，放到工艺和控制要求里就很正常。
六、表多也有代价
仪表加上去容易，后面的活也会跟着来。多一个测点，现场可能就多一个过程接口，也可能多出导压管、电缆、接线、桥架和I/O通道，安装完还要调试。装置运行以后，校验、维护、堵塞处理、泄漏检查、故障排查也少不了。
干维护的人对这个感受比较深。
图纸上只是多了一个仪表圆圈，到了现场就是一套需要长期照看的东西。所以现场仪表配置通常都会落到用途上：这块表给谁看，这个信号送到哪里，后面接控制、报警还是联锁。
用途说得通，这个测点就容易理解。
小结
现场一台设备挂三四块表很常见，七八块、十几块也不少见。
压力、温度、液位、流量这些是测量对象；就地显示、远传、控制、报警、联锁，则决定这些信号后面要干多少活。所以看到设备周围一圈仪表，我一般很少先数有几块。
顺着P&ID看看每块表测什么、信号往哪走、后面接了什么功能，基本就知道这圈仪表是怎么来的。尤其碰到“压力表旁边又来一个压力变送器”这种配置，顺着用途一看，也就没什么奇怪的了。
