本安型和隔爆型仪表怎么选？看懂这几个条件就清楚了

　　在化工、油气、制药等爆炸危险场所，仪表铭牌上经常会看到 Ex ia、Ex ib、Ex db 这类标志。本安型和隔爆型都用于爆炸危险环境，只是采用了不同的防爆思路。

　　本安型 Ex ia、Ex ib、Ex ic，从电气回路入手，通过电压、电流、功率和储能参数的配合，让回路处于规定的安全能量范围。

　　隔爆型 Ex da、Ex db、Ex dc，依靠外壳、隔爆接合面和进线结构承受内部压力，并控制火焰和高温气体向外传播。

　　所以两者可以先这样理解，本安看回路，隔爆看结构。

本安型

　　本安型关注的是整条信号链路。压力变送器、差压变送器、温度变送器、液位计、液位开关、料位计、料位开关，以及不少两线制4～20mA仪表，经常采用本安方案。

　　一条完整的本安回路，往往包括现场仪表、安全栅、电缆和控制系统。比如一台液位开关，防爆铭牌上会出现 Ui、Ii、Pi、Ci、Li 等参数，安全栅也有对应的输出参数，电缆还涉及分布电容和分布电感。

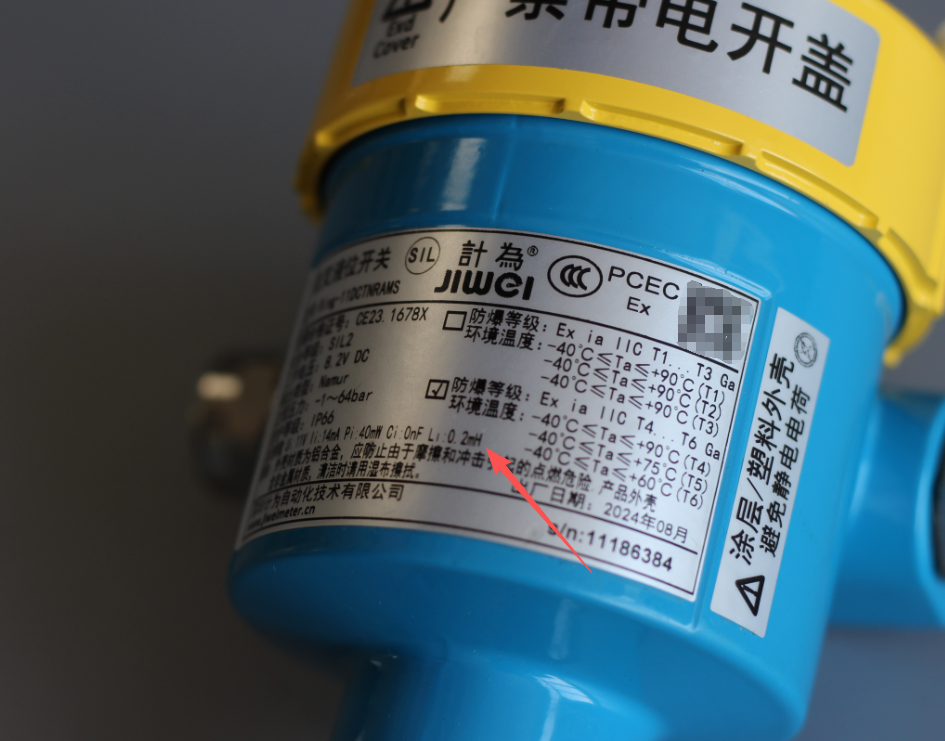

计为本安型Ring-11音叉液位开关铭牌特写

　　这些参数需要放在同一条回路里核对。所以看到一台 Ex ia 变送器时，除了看仪表型号，还需要继续看它和哪款安全栅配套，中间用了什么电缆。

　　这也是本安选型和普通仪表选型差别较大的地方。

隔爆型

　　隔爆型设备关注的是设备结构和连接部位。常见的特征，是壳体较厚、接线腔较结实，进线口和螺纹结构也比较讲究。这些结构都参与防爆。

　　现场常见的几个部位包括：表盖、壳体、隔爆接合面、电缆进线口、格兰头和备用堵头。

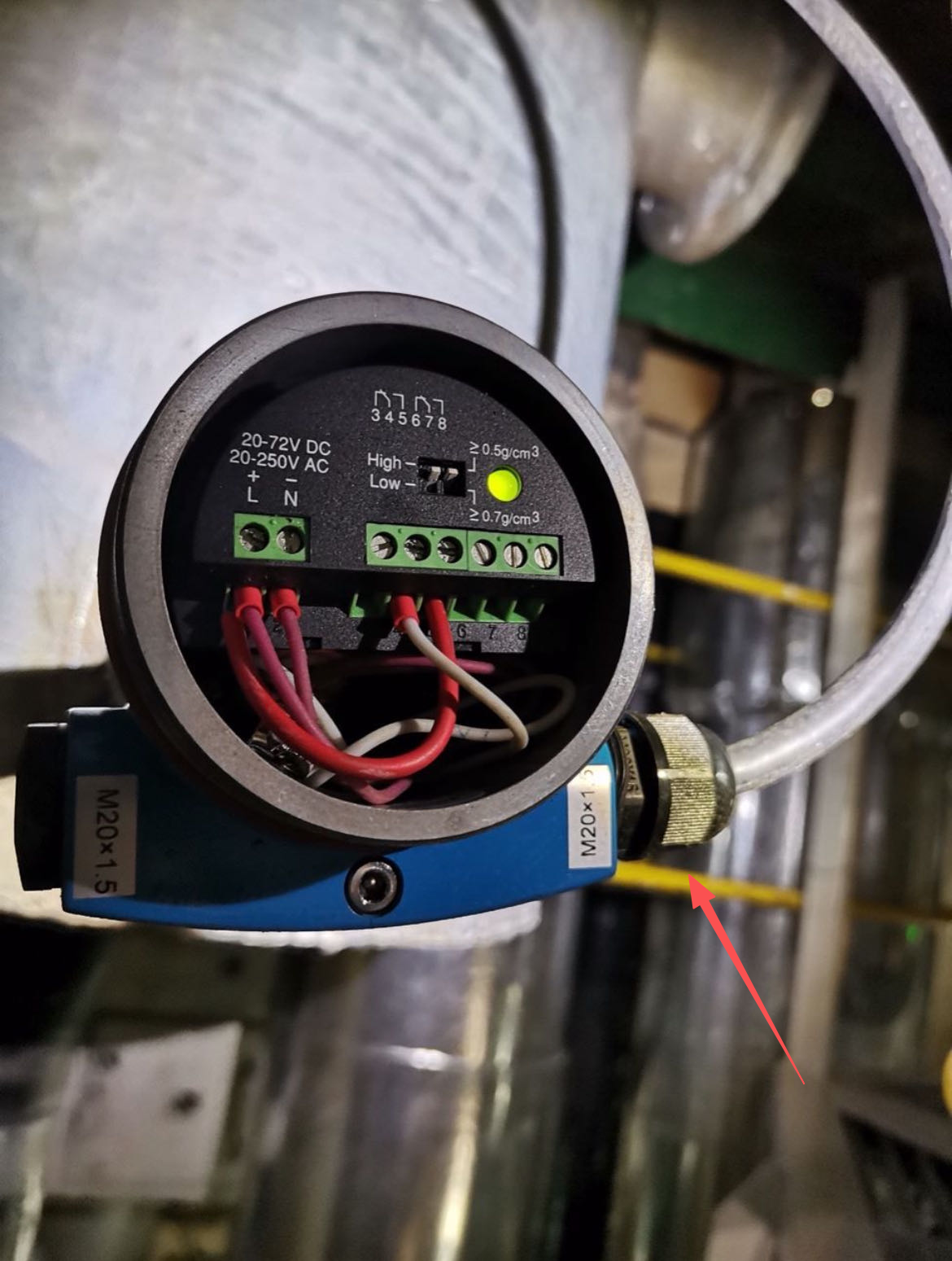

计为Ring-11隔爆款音叉液位开关搭配隔爆格兰头，保证隔爆效果

　　其中，电缆进线位置很容易影响安装。仪表接口是什么螺纹，电缆外径是多少，格兰头夹持范围多大，备用口配什么堵头，这些信息如果在采购阶段已经配好，后面的施工会顺很多。

　　所以隔爆型设备选型时，仪表和安装附件需要放在一起看。

两种防爆类型区分

选型先看这四项

一看危险区域

　　设备安装在哪类爆炸危险区域，对应什么 EPL，是选型的基础条件。铭牌上的 Ga、Gb、Gc，就是设备保护级别。同样是防爆仪表，不同 EPL 对应的使用范围也不同。

二看气体组别和温度组别

　　防爆铭牌上常见：IIA、IIB、IIC以及：T1、T2、T3、T4、T5、T6。

　　气体组别和现场介质有关，温度组别和设备允许达到的表面温度有关。所以看铭牌时，建议把完整标志读完。比如：Ex iaIIC T4 Ga　或者：Ex db IIC T4 Gb。这样才能看到防爆型式、气体组别、温度组别和 EPL 之间的组合关系。

三看设备功耗和产品结构

　　低功耗信号类仪表，本安方案比较常见。比如两线制压力、差压、温度变送器，以及部分液位、流量和传感类设备。功率较高，或者厂家成熟产品采用隔爆外壳时，隔爆方案更常见。

　　选型时可以先看厂家成熟产品采用哪种防爆方式，再结合现场条件比较。这样比单纯按设备名称分类更准确。

四看系统怎么配

　　如果采用本安方案，需要把现场仪表、安全栅、电缆和控制系统连起来看。

　　如果采用隔爆方案，需要把设备接口、格兰头、堵头、电缆外径和安装空间连起来看。

　　这里有个很常见的场景。老装置改造时，安全栅继续保留，只更换现场变送器。这时需要重新核对新仪表参数和原有安全栅、电缆之间的匹配关系。

　　隔爆设备改造也类似。新设备接口螺纹变了，原来的格兰头可能也要跟着调整。

再看使用条件

　　有些点位，本安和隔爆都能满足设计要求。这时候可以继续比较安装空间、设备重量、电缆配置、控制柜空间、备件体系和后期拆装条件。比如安装位置比较狭窄，设备体积和重量就会影响维护便利性。再比如装置已经形成成熟的本安回路体系，安全栅、接线方式和备件都比较统一，继续沿用同类方案会更顺。

　　同样，如果某类设备长期采用成熟的隔爆产品，接口和附件已经形成统一规格，后续管理也会简单很多。

小结

　　假设一台两线制压力变送器准备安装在爆炸危险区域。

　　先确认区域和 EPL，再确认介质对应的气体组别、温度组别。接着看候选物位计的完整防爆标志。

　　如果采用本安型，再核对安全栅、Ui、Ii、Pi、Ci、Li 和电缆参数。

　　如果采用隔爆型，再核对接口螺纹、格兰头、堵头、电缆外径和安装空间。

　　防爆仪表选型可以归纳成四个判断条件：区域、介质、设备、系统。区域决定设备保护级别，介质对应气体组别和温度组别，设备决定功耗和结构形式，系统决定回路和安装怎么配。把这四项放在一起看，本安型和隔爆型的选型思路就会清晰很多。
