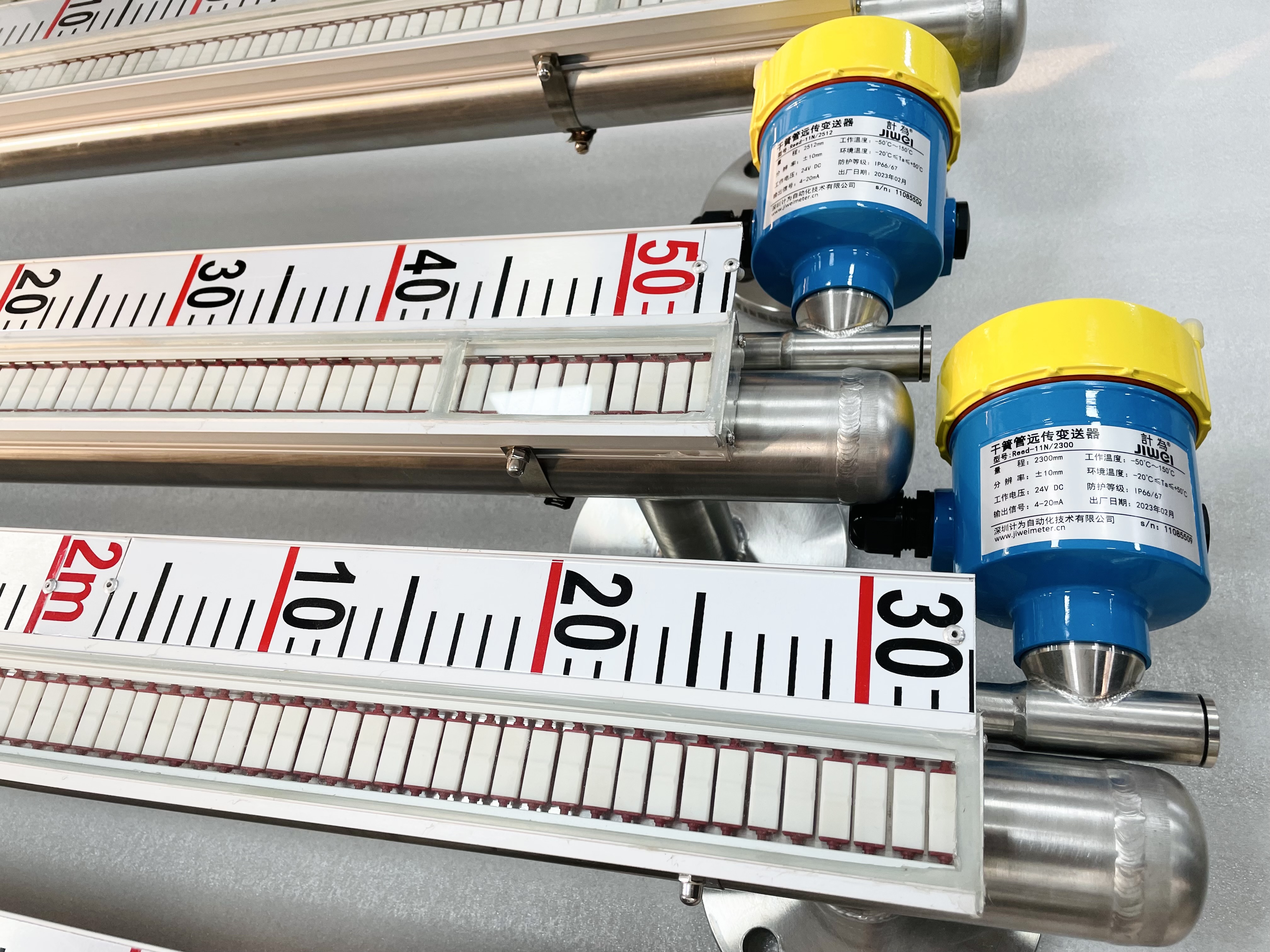

磁翻板远传液位计是什么？从工作原理到现场故障排查

　　磁翻板液位计在现场还是比较常见的，储罐、反应釜、分离器这类设备上经常能看到。

这种液位计的好处比较直接：现场不用通电就能看液位，需要远传时，再把4～20mA信号送到PLC或DCS。 所以石油、化工、电力、冶金、环保、食品等行业用得都不少。

别看它结构不复杂，现场碰到的问题其实挺有规律。很多时候不是仪表坏了，而是选型、安装或者介质条件没处理好。

下面按照实际使用的思路来说。

一、磁翻板液位计里面有什么？

　　磁翻板液位计主要就是这么几个部分：

浮筒、磁浮子、磁翻柱或翻片、显示面板、上下连接口以及底部排污装置。

需要把液位送到控制室的，再加一套远传变送器；需要高低液位报警的，还可以装磁性开关。

简单理解：浮筒里的磁浮子负责跟着液位走，外面的翻板负责给人看，远传变送器负责把液位信号送出去。

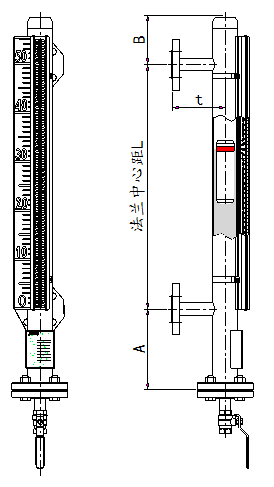

计为磁翻板液位计尺寸图

二、红白翻板为什么会跟着液位变化？

　　这个原理不复杂，主要就是连通器加磁耦合。

液位计的浮筒通过上下两个接口和容器连通。容器里面液位升高，浮筒里面的液位也跟着升高；容器液位下降，浮筒里面也跟着下降。

浮筒里面装着磁浮子，所以液位变化时，浮子会一起上下移动。

浮子里面有磁钢。当浮子移动到某个位置时，磁力会带动浮筒外面的翻柱或翻片翻转。

常见的是红白显示：

液位上升时，经过的位置由白变红；液位下降时，再由红变白。

所以我们现场看液位，主要就是看红白交界的位置。

这里有一个很重要的判断：

如果现场液位已经变化，但翻板一直没变化，不要马上怀疑显示面板，先确认浮子到底有没有动。

很多故障查下来，问题都出在浮子被卡住了。

三、远传的4～20mA信号是什么？

　　带远传的磁翻板液位计，一般会在浮筒旁边绑一根液位变送器。

比较常见的一种结构，是里面布置一排干簧管和电阻。

磁浮子上下移动以后，浮子磁场会使不同位置的干簧管依次动作，电阻链的阻值也跟着变化。转换电路再把这个变化转换成4～20mA信号送出去。

到了PLC或者DCS以后，再按照设定量程换算成实际液位。

所以远传液位计实际上有两条“线”：

一条是机械显示：液位 → 浮子 → 翻板。

另一条是电气远传：液位 → 浮子 → 变送器 → 4～20mA → PLC/DCS。

这个关系搞清楚以后，后面查故障就比较简单了。

四、选型时容易忽略什么？

　　磁翻板液位计选型，不能只报一个“量程两米”就结束了。

现场能不能长期稳定使用，主要还是看介质、温度、压力和安装条件。

1. 先看介质

普通水、一些油类和有机溶剂，通常比较好处理，根据腐蚀情况选择合适的不锈钢材质就可以。

酸、碱或者腐蚀性比较强的介质，就要考虑PP、衬氟或者其他耐腐蚀结构。

比较麻烦的是容易结晶、结垢、沉积、含固体颗粒、含铁屑。

因为磁翻板液位计里面有一个需要自由上下运动的浮子。

介质再怎么特殊，最后只要把浮子卡住了，仪表就没法正常测。

特别是铁屑，磁浮子本身有磁性，很容易把铁屑吸在表面。时间长了浮子越来越重，甚至直接卡在浮筒里面。

2. 密度不能随便填

磁浮子是靠浮力工作的，所以介质密度非常重要。

有时候现场会碰到这种情况：液位计装上以后能用，但显示总有一点偏差。

查仪表没问题，最后发现实际介质密度和当初选型提供的密度不一样。

所以选型时需提供实际工作温度下的介质密度，不能只写一个介质名称。

黏度也一样。黏度太高，浮子上下动作会变慢，严重时会出现明显滞后。

3. 高温、高压不只看主体管

高温工况不能只问“304管能不能耐这个温度”。

还要看浮子里面的磁钢、密封材料、翻片、远传变送器、接线盒允许温度。

温度长期过高，磁钢还有可能出现磁性衰减。

高压主要要注意浮子的强度。浮子一般是空心结构，如果耐压等级不够，可能被压瘪或者焊缝失效，介质一旦进入浮子，浮力就会变化。

4. 尺寸一定要核实

要先把量程、法兰孔距、连接口径、压力等级、法兰标准和安装空间等参数核对清楚。

这里经常有人把量程和法兰孔距当成同一个尺寸，其实不一定。

现场如果已经有接口，要直接按照实际尺寸确认。

5. 环境要求也别漏

户外、潮湿、腐蚀性气体或者防爆区域，还要确认：

防护等级、防爆等级、面板材质、电气接口以及是否需要远传和高低位报警。

这些在选型阶段一次确定，后面再改通常比较麻烦。

五、安装注意要点

　　磁翻板液位计安装不算复杂，但有些细节现场确实经常碰到。

浮筒要装垂直

这个很重要。

浮子要在里面上下运动，浮筒如果明显倾斜，浮子就容易蹭管壁。

轻一点表现为反应慢，严重一点就是直接卡住。

所以碰到液位指示滞后，除了检查介质，也要看看仪表是不是装斜了。

安装前把管道和浮筒清理干净

焊渣、铁屑、密封材料碎片这些东西，在投用前就处理掉。

尤其是铁屑，一旦被磁浮子吸住，后面很容易出现卡涩。

不要正对进料冲击

如果进料口直接冲着液位计连接口，容器内部一进料，液位就会剧烈波动。

浮子上下冲得太快，翻片可能出现乱翻或者断续显示。

所以安装位置避开强扰动区域。

远离明显的强磁场

大型电机、变压器或者其他强磁设备离得太近，可能会影响磁性元件。

固定液位计的时候，也不建议拿铁丝直接贴着浮筒绑。

浮子方向一定看说明

磁浮子不是随便扔进去就行。

不同厂家的浮子结构不一样，磁钢位置也不一定一样。方向装反以后，可能现场翻板还能有点反应，但远传或者显示位置就是不正常。

所以稳妥的办法就是看浮子的方向标识和产品说明。

第一次投用不要开阀太猛

这个现场也比较常见。

阀门一下开到底，介质突然冲进浮筒，浮子会快速往上冲。

轻则翻片显示乱了，严重时会对浮子和缓冲结构造成冲击。

投用的时候让介质慢慢进入，通常要稳得多。

六、液位计故障别急着拆

　　磁翻板远传液位计出故障，我一般建议先看一件事：

现场翻板正常不正常？

这个判断非常有用。

现场翻板不正常

这种情况先不要管PLC、DCS，优先检查机械部分。

如果浮子不动或者动作很慢，常见原因无非几种：

浮筒里面有脏东西、浮子吸了铁屑、介质结晶或者冻结、浮筒装斜了、上下连通口堵了，或者浮子本身已经变形、进液。

检查的时候，可以先确认上下阀门和连通口是不是正常，再判断浮子有没有自由运动。

如果浮子在动，但翻板局部不翻，就看显示面板。

常见的有：

• 面板离浮筒太远；
• 某几块翻片卡住；
• 面板进水、进灰；
• 翻片磁性下降；
• 浮子磁性变弱。

如果只是偶尔乱片，在工况安全、并符合产品要求的情况下，可以使用校验磁铁重新整理显示。

但如果经常出现，就不要只做复位了，要找真正原因。

现场远传不正常

这种情况反而好查一些。

现场翻板能正常跟着液位变化，基本说明浮子运动没有大问题。

这时候主要查远传：变送器、接线端子、电缆、24V电源、PLC/DCS输入。

现场比较常见的包括端子松动、氧化，接线盒进水，电缆绝缘下降，屏蔽接地不规范，以及干簧管、电阻或者转换模块故障。

如果远传信号是一格一格异常跳变，而且跳得很明显，可以进一步检查干簧管、电阻焊点和浮子磁性。

七、DCS数值不对怎么办？

　　这个问题现场很容易直接怀疑变送器。

实际上先别急着换。

先把现场实际液位、变送器量程、实际输出电流、DCS量程设置这四个东西对一下。

比如变送器量程是0～2000mm，对应4～20mA。

结果DCS里面组态成了0～2500mm。

这时候变送器就算输出完全正常，控制室看到的液位一样是不对的。

所以碰到远传偏高或者偏低，先测一下实际mA值，再根据量程算一遍，很多问题马上就能分清楚到底是在现场仪表还是在控制系统。

八、日常维护要点

　　磁翻板液位计本身不需要特别复杂的维护。

主要就是让浮子一直能够自由上下移动。

介质比较脏的，根据现场情况定期排污、清理。

发现液位反应开始变慢、翻片偶尔断续，就应该提前处理，别等到卡死再拆。

带远传的还要顺手看看接线盒：

有没有进水，电缆密封是不是完好，端子有没有松动或者氧化，屏蔽和接地有没有问题。

这些小问题如果长期不处理，最后表现出来的往往就是远传液位乱跳。

九、现场排故顺序

　　磁翻板远传液位计出问题，可以按这个顺序查：

先确认实际液位有没有变化 → 再看现场翻板。

现场翻板也异常：

查连通口 → 浮筒 → 浮子 → 翻片。

现场翻板正常、远传异常：

查变送器 → 接线 → 电缆 → 电源 → PLC/DCS。

说到底，就是先分清楚到底是：

浮子没有正常动，还是信号没有正常送出去。

这个方向分对了，后面的故障基本就好查了。

结语

　　磁翻板远传液位计本身并不是什么特别复杂的仪表，真正容易出问题的地方，还是在工况和现场。

介质容易结晶、带铁屑，浮子就可能卡；密度参数给错，液位就可能有偏差；安装不垂直，浮子动作就不顺；远传接线进水或者量程设置错误，控制室显示也会跟着出问题。

所以实际使用时，选型先把介质、密度、黏度、温度、压力和尺寸确认清楚，安装保证浮筒垂直、内部干净，出现故障以后先看现场翻板，再查远传。

把这条思路理顺以后，磁翻板液位计大部分常见问题，其实都能比较快地找到方向。
