IP65、IP66、IP67、IP68有什么区别？工业仪表选型要看使用环境

　　做仪表选型时，IP65、IP66、IP67、IP68这几个防护等级基本都会碰到。压力变送器、流量计、液位计、分析仪表、现场显示表、接线箱，包括室外安装的一些控制单元，产品资料里都会标明IP等级。

　　有些人拿到选型表，先看后面的数字，觉得68比67高，防护能力自然也要更强。放到现场使用，其实并不准确。

　　工业现场接触水的情况很多。露天安装要考虑雨水，清洗区域要考虑冲洗，地坑和井室要考虑积水，水处理现场还会碰到仪表浸水的问题。使用环境不一样，防护等级的选法也不一样。

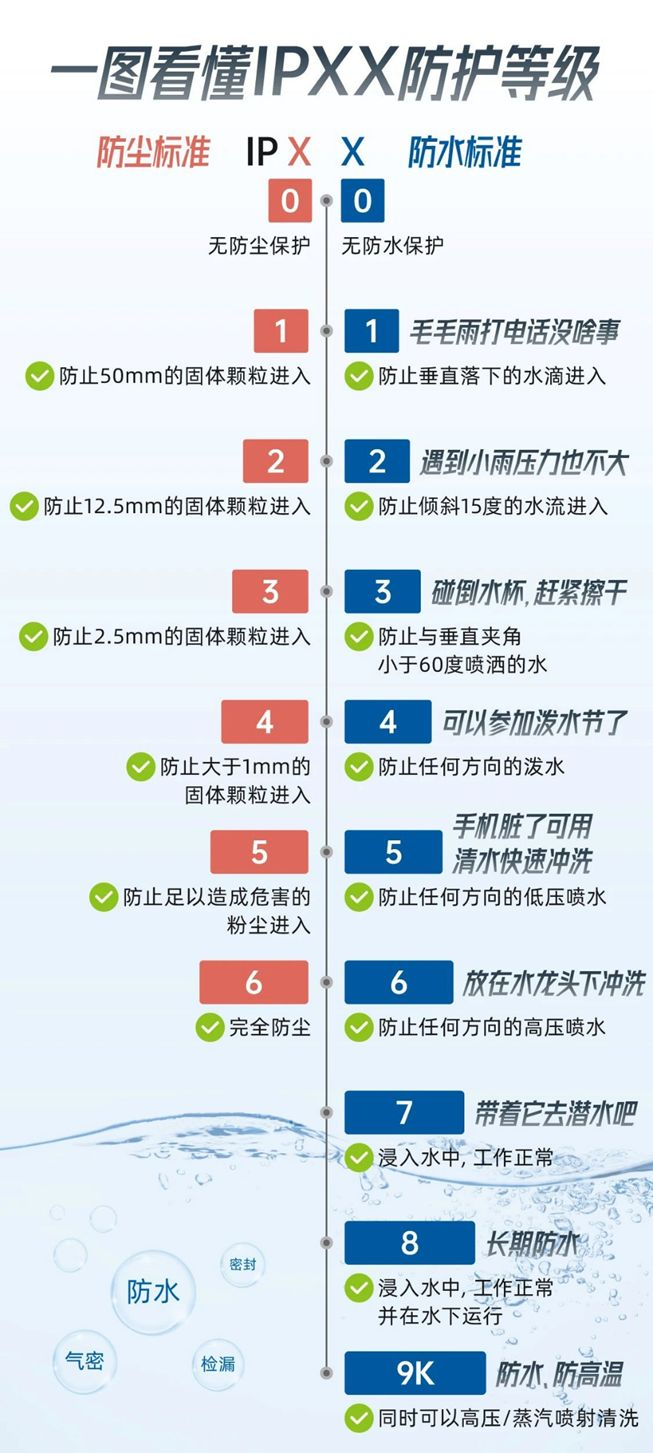

IP后面的两个数字代表什么

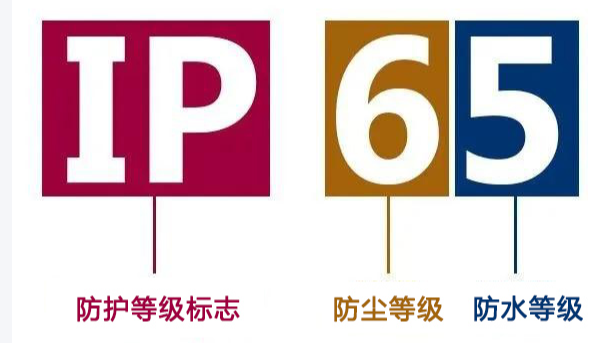

　　以IP65为例，前面的“6”是防尘等级，后面的“5”是防水等级。

　　IP65、IP66、IP67、IP68前面的数字都是6，防尘等级相同，区别主要在后面的5、6、7、8。

　　工业现场对防尘要求本来就不低。像水泥、矿山、冶金、粮食加工这些工况，空气里的粉尘比较重，仪表外壳如果密封不好，用上一段时间以后，接线腔、显示窗口这些位置很容易受到影响。而在室外仪表上，防水往往更容易暴露问题，所以实际选型时，后面这个数字更值得留意。

IP65：常规室外仪表用得比较多

　　IP65在工业仪表上很常见。压力变送器、流量计转换器、现场显示表、阀门定位器、接线盒，只要安装位置主要面对雨水、潮气和水花，IP65一般都能满足这类环境。不少装置区上方有管廊或遮雨棚，即使仪表装在室外，但不会受到较强水流冲击，这种情况下IP65就比较合适。

　　现场更需要留意的是安装细节。仪表本体做到IP65，如果电缆入口朝上，格兰头没有压紧，或者闲置接口上的堵头装得不合适，水还是会进入接线腔。

　　现场碰到仪表进水，拆开以后会发现，问题有时不在外壳本身，反倒出在线缆入口、端盖密封和堵头这些地方。所以IP65够不够用，除了看铭牌，还得看设备装在什么位置，线怎么走，接口怎么封。

IP66：露天安装和冲洗区域更合适

　　IP66和IP65的主要差别，在于喷水强度。仪表装在露天区域，上面没有遮挡，长期承受风雨，或者设备所在区域需要用水清洗，IP66会更贴合现场情况。化工、食品、制药、水处理这些装置里，这类情况不少。比如压力仪表装在设备旁边，清洗设备时水会滴到表头上；流量计转换器装在露天管线上，暴雨时四周都会进水；而现场接线箱靠近冲洗区域，地面和设备清洗时都会有水流影响。

　　这种环境下，IP66比IP65多出来的防护就有实际意义。前期做设计时只看到“室外安装”四个字，而设备投运以后，现场环境会复杂得多。除了下雨，还面临设备冲洗、管线渗漏、清洁水飞溅等这些复杂情况。所以仪表选IP等级时，不能只看设计阶段的安装位置，后面的运行和检修方式也得算进去。

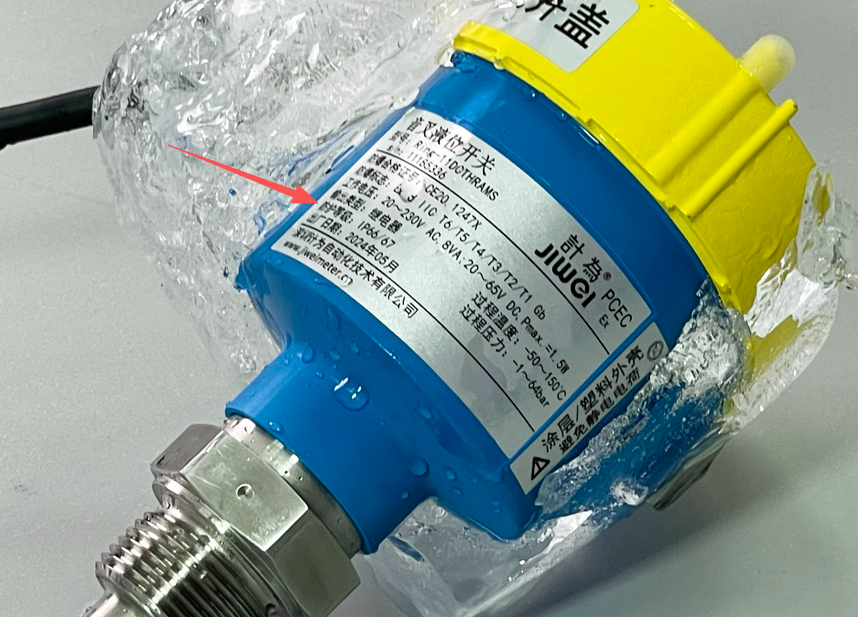

计为Ring-11音叉液位开关铭牌的防护等级标识

IP67：地坑、井室这类更值得留意

　　IP67和IP66的测试方式不一样。IP66面对的是较强的喷水，IP67涉及短时间浸水。放到仪表现场，这个差别很好理解。仪表装在高位管线上，主要面对的是雨水。装在地下井室、地坑、低位管线附近，就得考虑排水不及时以后，设备会不会被水淹到。比如地下流量计井遇到暴雨，排水速度跟不上，水位会上升；污水处理现场的低位仪表，也会遇到地面积水漫上来的情况；一些液位测量设备的接线部分装得比较低，同样要考虑短时浸水。这种安装位置，IP67会比单纯防雨更有针对性。

　　这里还有一个容易看错的地方。

　　IP67里的“7”虽然比IP66里的“6”大，但两者测试的内容不同。

　　IP66看强喷水，IP67看短时间浸水。设备泡在水里和水流冲在壳体上，对密封结构的考验不一样。所以部分工业仪表会标IP66/IP67，说明两种防护都做过。对于既在露天使用，又处在低位积水区域的设备，这种标法更有参考价值。

IP68：还要看水深和浸泡时间

　　IP68在水处理、液位测量、水下传感器这类设备上比较常见。看到IP68时，光看这个等级还不够。同样是IP68，不同产品对应的浸水深度和时间可以不一样。例如浸没式液位变送器，探头需要浸入液体工作。这类仪表设备除了外壳防护，还要着重看电缆密封、允许浸没深度、材质以及长期使用条件。

　　分体式流量计也一样。传感器装在井下，转换器装在地面，而两部分所处的环境不同，防护等级也不相同。

　　所以看产品资料时，要分清IP68到底对应哪个部件。传感器达到IP68，不代表显示转换部分也能长期浸水。

　　水下使用的仪表，还要把厂家给出的水深、时间和安装要求一起看，这样才比较稳妥。

放到仪表现场，可以这样看

防护等级	对应的用水环境	常见仪表场景
IP65	雨水、普通水花	室外变送器、显示仪、接线盒
IP66	暴雨、较强水流	露天装置区、设备清洗区域
IP67	短时间浸水	地坑、井室、低位安装仪表
IP68	按规定条件浸水	水下传感器、浸没式仪表

　　这样看更加容易理解。室外安装不代表都要上IP68。

　　装在有遮挡的位置，主要防雨，IP65往往就够用。

　　完全露天，或者附近有冲洗作业，再考虑IP66。

　　安装在地坑、井室这些低位区域，要把积水和短时间淹水算进去。

　　仪表本身需要放在水里工作，再看IP68的具体条件。

仪表进水，很多出在电缆入口

　　现场做防水，仪表外壳是一方面，电缆入口也很关键。格兰头规格选得不对，电缆外径和密封圈不匹配，压紧螺母没有锁到位，闲置接口的堵头又没封好，这些地方都会留下进水通道。

　　还有一种现场情况很典型。

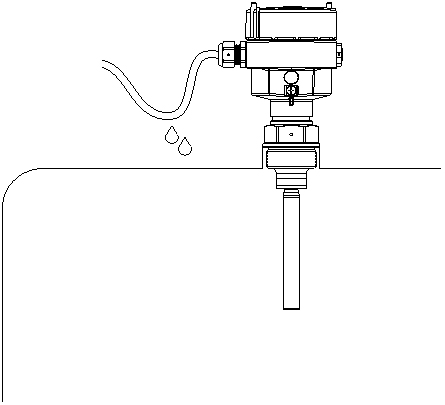

　　电缆从上方下来后进入仪表接线腔，如果走线没有做下弯，雨水就会顺着电缆往接口位置流。

　　时间长了，仪表的接线腔里照样会受潮。所以现场安装仪表时，格兰头、堵头、端盖、密封圈和电缆走向，这几个地方都不能省事。防护等级再高，接口处理不到位，效果也会打折扣。

IP68不代表可以强水流冲洗

　　有些仪表标着IP68，会直接理解既然能浸水，那清洗时用水冲也没问题。实际这两个工况其实不一样。

　　浸水时，水作用在外壳上的状态相对稳定。而水流冲到仪表表面时，接线腔端盖、显示窗口、电缆入口这些部位承受的是局部的强水流冲击。所以有浸水能力，和是否满足较强喷水要求，要分开看。

　　如果仪表所在区域需要冲洗，同时安装位置又存在积水问题，产品资料里标明IP66/IP67这类组合等级，会更容易判断它是否适合现场。没有写清楚的，看看检测资料会更踏实。

安装位置不同，要求也会变

　　仪表选IP等级，和安装位置关系很大。一台压力变送器装在室内设备旁边，和装在露天管廊上，对外壳防护的要求肯定不一样。流量计转换器装在地面以上，和装在地下井室，也不能按同一个条件去选。

　　做选型时，可以先把现场情况理清楚：

• 仪表装在室内还是室外
• 上方有没有遮挡
• 附近有没有清洗作业
• 地面排水条件怎么样
• 设备所在位置会不会积水
• 电缆从哪个方向进入仪表
• 接线腔和格兰头采用什么结构
• 标注的IP等级覆盖整机还是某个部件

　　这些条件确定以后，再去选防护等级，会更符合实际使用情况。

仪表用久，要关注密封状态

　　IP等级是设备出厂时的防护能力，实际到现场以后，则会受到使用时间和维护方式的影响。

　　仪表在室外用了几年，密封圈会老化，端盖拆装次数多了，密封面也会受到影响。检修时打开接线腔，如果密封面沾了灰尘，端盖没有拧紧，格兰头拆过以后又没有重新压好，原来的防护状态就会发生变化。这种问题平时未必看得出来，等到一场大雨以后，接线腔里面就开始受潮。所以仪表防水不只是采购时看一次IP等级。

　　后面做检修、接线、换电缆，密封件和接口都要恢复好。这些工作做得细，仪表在现场才能用得稳。

小结

　　安装环境比较复杂时，要把产品资料看得细一点。

　　除了IP等级，还要看执行的防护标准、浸水深度、持续时间，以及测试时的装配状态。如果是分体式仪表，还要分清传感器和转换器各自的防护等级。电缆格兰头是不是随设备配套，安装以后能不能保持原来的防护等级，也值得确认。对于地下井室、水处理、露天装置区这些复杂环境，检测资料比宣传页上的一个“IP68”更有用。

　　工业仪表选防护等级要和现场对上。普通室外环境，IP65已经能覆盖不少应用；完全露天、清洗水较多的区域，可以看IP66；地坑、井室和低位设备，要考虑IP67；仪表需要长期浸在水里，再去看IP68对应的实际水深和使用条件。把安装环境、仪表结构和防护等级放在一起看，选出来的设备才更符合现场。
