强电磁与机械复合干扰工况下微型液位开关的稳定性设计研究——计为Ring-21
摘要
在泵机、电机及变频器广泛应用的工业现场，微型液位开关常面临电磁干扰（EMI）、电源扰动与机械振动的复合影响，导致误报警与输出抖动等问题。本文结合现场应用与系统级设计方法，分析传统微型液位开关在强干扰环境下失效的根本原因，并以计为 Ring-21 微型液位开关为研究对象，从电磁兼容设计、信号处理架构、机械结构优化及环境可靠性验证等方面，系统阐述其在泵机工况中实现稳定运行的关键技术路径。相关测试结果表明，通过完整的抗干扰设计体系与严格的环境验证，可显著提升设备在复杂工业环境中的可靠性与长期稳定性。
1. 引言
在现代工业自动化系统中，液位检测作为过程控制的重要环节，被广泛应用于储罐、管道及设备保护系统中。微型液位开关因其体积小、安装灵活、响应快速等特点，在紧凑型设备中得到广泛应用。
然而，随着工业现场电气设备密度不断提高，泵机、变频器及大功率驱动系统的普及，使现场电磁环境与机械振动条件显著恶化。在此背景下，液位开关误报警问题频繁出现，成为现场调试与运行维护中的典型痛点。
在实际应用中已有大量案例表明，部分微型液位开关在泵机启动后短时间内即出现信号抖动甚至持续误动作。例如某品牌产品在客户现场安装后约2小时即出现持续干扰，输出频繁切换，无法满足稳定运行要求。
与之形成对比的是，计为 Ring-21 微型液位开关在相同工况下表现出稳定运行能力，这种差异的本质并非单一性能差异，而是系统级工程设计能力的体现。
2. 强干扰环境的作用机理分析
2.1 电磁干扰传播路径
泵机及变频驱动系统在运行过程中会产生复杂的电磁噪声，其频谱覆盖低频到高频多个范围，主要包括：
- 电机启动瞬态浪涌电流
- 变频器高频开关噪声（PWM信号）
- 接地电位波动引起的共模干扰
- 空间辐射电磁场
干扰信号通常通过三种路径进入传感器系统：电源线传导、信号线耦合以及空间辐射耦合。在缺乏系统防护的情况下，这些干扰会直接作用于检测电路。
2.2 电源扰动对测量系统的影响
泵机启停过程中，电网会出现瞬时电压跌落及尖峰信号。这类扰动会破坏传感器内部参考电压稳定性，使比较器或检测模块产生误判，从而引发输出异常。
2.3 机械振动耦合效应
泵机运行产生的机械振动可通过管道及安装结构传递至传感器本体。当振动频率接近传感器结构固有频率时，会产生共振现象，导致输出信号出现非真实变化。
3. 传统微型液位开关的设计局限
在强干扰工业环境中，传统微型液位开关的失效通常表现出明显的系统性特征，其问题并非源于单一器件或单点设计缺陷，而是电路架构、信号处理机制、机械结构设计以及可靠性验证体系等多层因素共同作用的结果。从工程角度来看，这类失效本质上属于“系统设计不完整”所导致的综合性稳定性问题。
3.1 电路抗干扰设计不足
多数传统微型液位开关采用基础电子设计架构，其开发目标主要聚焦于实现基本功能输出，而未建立完整的工业级电磁兼容（EMC）设计体系。在具体实现中，输入端通常缺乏有效的浪涌与静电（ESD）防护结构，无法抑制来自泵机启停及电网波动所产生的瞬态高能量冲击；电源部分多采用单级滤波方案，对宽频噪声的抑制能力有限；同时，模拟信号与数字信号未进行有效隔离设计，导致信号链路之间存在耦合风险。此外，PCB布局往往未充分考虑回流路径与接地分区优化，容易形成噪声耦合通道，使外部电磁干扰直接进入核心检测电路，从而影响系统稳定性。
3.2 信号处理机制简单
在信号处理层面，传统微型液位开关普遍采用单阈值比较式判定逻辑，其结构虽然简单，但在复杂工业环境下抗干扰能力较弱。该类设计通常缺乏时间维度上的滤波机制，无法对瞬态干扰进行有效抑制；同时缺少迟滞控制（hysteresis）设计，导致信号在临界状态附近容易发生反复切换。此外，系统通常不具备信号稳定性判定逻辑与多条件融合判断机制，仅依赖单一电平阈值作为输出依据。因此，在泵机启停或变频设备运行过程中，瞬态电磁噪声即可触发误动作，表现为输出信号抖动或持续误报警。
3.3 机械结构与振动环境不匹配
微型液位开关由于结构尺寸受限，其机械设计对振动环境的适应性要求较高。然而，传统产品往往未进行充分的结构动力学分析，导致在实际应用中存在多种结构性问题。例如，其结构固有频率可能落入工业泵机的典型振动频段，从而引发共振现象；结构阻尼设计不足，使外界振动能量无法有效衰减而持续传递至敏感元件；安装结构刚性设计不合理，使振动直接耦合至检测部件；同时，内部元件固定方式不够稳固，在长期振动作用下可能产生微位移或接触不稳定现象。这些因素共同作用，最终导致输出信号不稳定或误触发。
3.4 缺乏系统可靠性验证
在产品开发流程方面，部分传统微型液位开关仅完成基础功能性测试，而未建立完整的环境适应性与可靠性验证体系。这类测试通常未覆盖真实工业工况中的复杂应力组合，例如未进行振动寿命测试、未进行温湿度循环测试、未进行长期连续运行稳定性测试，同时也缺乏对极端工况（如高粉尘、高湿、高电磁干扰环境）的系统验证。因此，这类产品往往在实验室条件下表现正常，但在实际工业现场中容易出现性能退化甚至失效问题。
4. Ring-21 系统级抗干扰设计分析
4.1 电磁兼容（EMC）设计体系
Ring-21 在设计阶段即引入工业级EMC设计理念，包括：
- 多级浪涌与瞬态抑制结构
- 电源完整滤波链路设计
- 模拟/数字电路分区布局
- 接地路径优化设计
通过系统级设计降低干扰进入概率。
4.2 信号处理与抗抖动机制
在信号处理层，Ring-21 引入多重稳定机制：
- 时间延迟判定机制（避免瞬态触发）
- 幅值滤波机制（抑制噪声波动）
- 状态锁定机制（防止输出抖动）
该结构在保证响应速度的同时显著提升稳定性。
4.3 机械结构优化设计
通过结构动力学优化，Ring-21 实现：
- 固有频率避开典型泵机振动区间
- 提高结构阻尼，抑制共振
- 优化安装刚性与振动传递路径
- 提升探头整体稳定性
4.4 工业环境适配设计
在设计阶段综合考虑温度、湿度及粉尘环境因素，提升长期运行可靠性。
5. 可靠性测试与验证体系

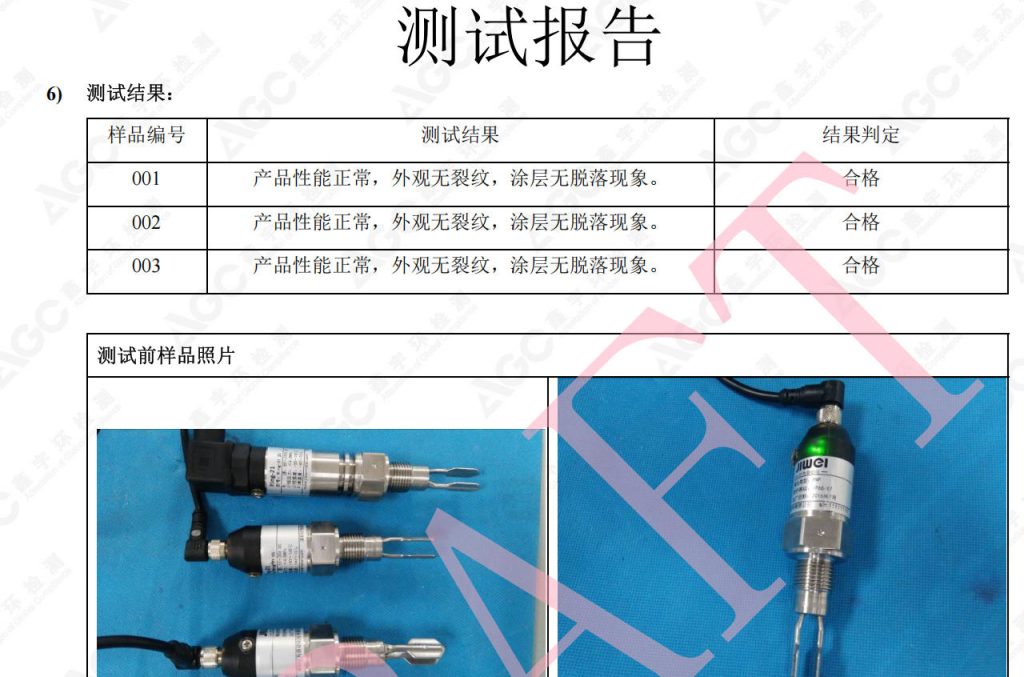

Ring-21 通过建立完整的可靠性验证体系，对产品在复杂工业环境下的长期稳定性进行了系统性评估，相关测试报告共计33页，覆盖环境适应性、机械可靠性及防护性能等多个关键维度。
在温度环境适应性方面，测试体系涵盖低温储存测试、低温工作测试、高温储存测试、高温工作测试以及冷热冲击测试等多个子项目。该系列测试主要用于评估产品在极端温度变化条件下的材料稳定性、结构完整性以及电子元件的工作边界，从而验证其在不同温度梯度下的长期可靠运行能力。
在湿热环境适应性方面，测试内容包括交变湿热测试与恒定湿热测试。该部分重点用于验证产品在高湿及凝露环境中的绝缘性能稳定性，同时评估外壳密封结构与内部材料在长期湿热作用下的耐腐蚀能力与性能衰减情况，以确保其在复杂环境中的持续可靠性。
在机械可靠性方面，系统开展了正弦振动测试、多轴向振动加载以及长时间持续振动测试等项目。其中正弦振动测试覆盖多个典型工业频段，通过频率扫描方式评估结构共振风险；多轴向振动加载用于模拟实际工况中多方向振动叠加的复杂应力状态；长时间持续振动测试则用于验证结构在长期动态载荷下的疲劳耐受能力，从而全面评估产品机械结构的稳定性与抗疲劳性能。
在防护性能方面，产品通过IP防护等级测试，以验证其在粉尘及潮湿环境中的密封可靠性。该测试确保产品外壳结构能够有效隔离外界颗粒物与液体侵入，从而保障内部电子系统在恶劣工业环境中的稳定运行。
综合来看，该可靠性测试体系不仅对产品基本功能进行了验证，更重要的是对其在极端工况下的长期运行能力进行了系统评估，为实际工业现场应用提供了充分的数据支撑与工程依据。
6. 现场应用表现分析

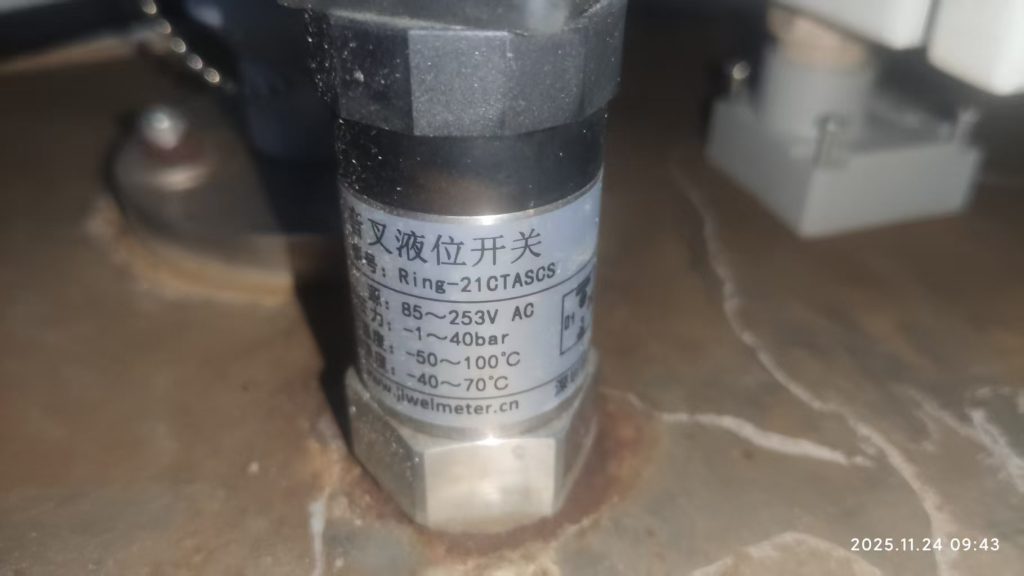

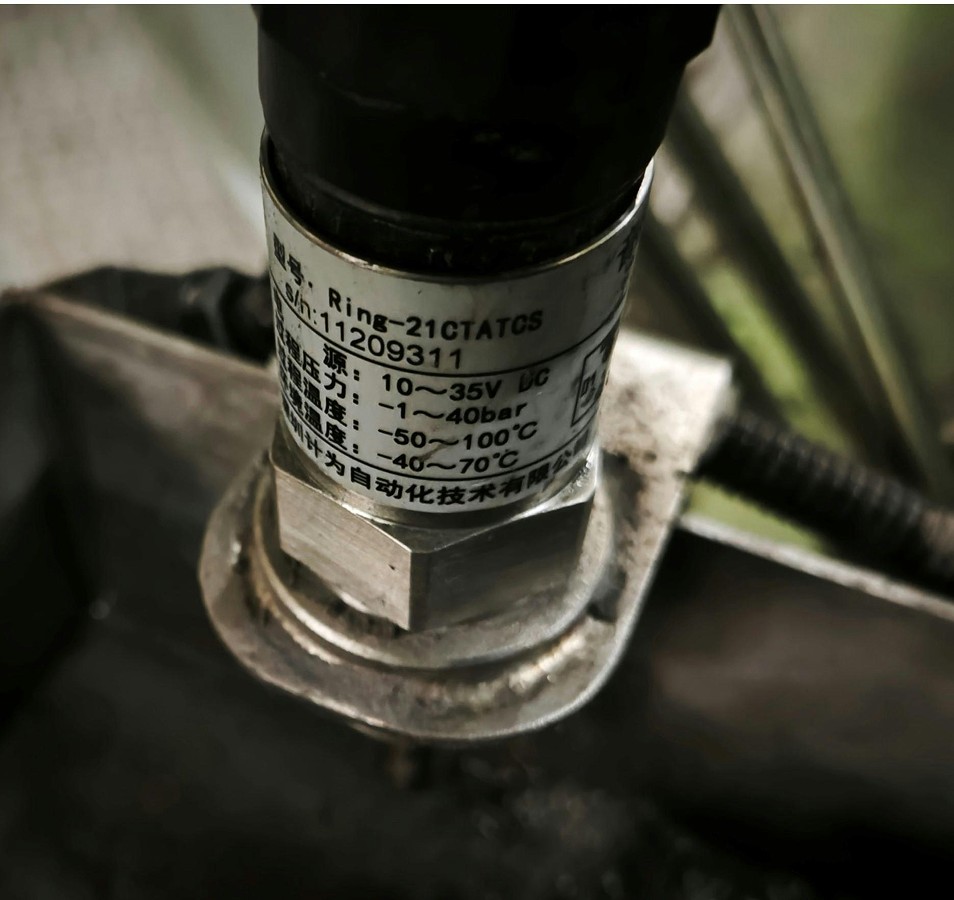

在实际工业应用中，Ring-21 已在典型水泥料仓及含泵机系统中长期运行。
现场环境特点包括：
- 高粉尘浓度
- 持续机械振动
- 强电磁干扰
传统产品在该类环境中常出现误报警或信号漂移问题，部分案例甚至在安装数小时内即失效。相比之下，Ring-21 在相同条件下表现出稳定性优势：
- 泵机启停过程中输出无异常波动
- 长时间运行无误报警记录
- 粉尘覆盖条件下仍保持稳定检测
其稳定性来源于多层协同机制：
- 电磁干扰抑制
- 信号滤波处理
- 结构振动隔离
- 系统级验证保障
7. 结论
微型液位开关在强干扰工业环境中的稳定性，本质上是系统工程能力的综合体现。单一技术改进无法解决复杂工况问题，必须从电磁兼容设计、信号处理机制、机械结构优化及可靠性验证四个维度构建完整技术体系。
Ring-21 的工程实践表明，只有通过系统级设计与严格测试验证，才能在泵机等复杂工业环境中实现长期稳定运行。这一结论对工业传感器行业具有重要参考意义：未来产品竞争的核心，将从“是否能工作”转向“是否能在复杂环境中长期可靠工作”。
