领航智慧海洋：计为高频雷达技术在港珠澳大桥海水水位监测中的工程应用

　　摘要： 作为连接粤港澳三地的国家级超大型跨海交通工程，港珠澳大桥不仅是物理空间上的交通枢纽，更是我国“智慧交通”与“数字孪生基础设施”的标杆。跨海大桥所处的海洋动力学环境极其复杂，长期受到强潮汐、季风、台风及风暴潮的交织影响。为了实现全天候、高精度的海平面动态感知，确保桥梁结构安全、通航管理以及防汛抗台风的科学决策，高稳定性、高准确度的海水水位监测系统不可或缺。本文以深圳计为自动化自主研发的 JWrada® MINI 80GHz高频雷达液位计在港珠澳大桥的批量部署为例，深入探讨了非接触式毫米波雷达技术在攻克海洋强腐蚀、动态波浪噪声及空间受限等极端工况下的技术路径与工程价值，为我国智慧海洋与数字化水务建设提供可借鉴的国产化替代范本。

关键词： 港珠澳大桥；智慧交通；海水水位监测；80GHz雷达液位计；非接触式测量；数字孪生

一、 引言：数字孪生大桥与海洋物理感知层建设

　　在我国推进交通强国战略与新型基础设施建设（新基建）的宏观背景下，跨海大桥的数字化、智能化运维已成为衡量现代交通治理水平的重要指标。港珠澳大桥作为世界级跨海通道，全长约 55 公里，集桥、岛、隧于一体，横跨伶仃洋海域。该海域地处珠江口外缘，是典型的多沙、多潮、多台风环境，水动力条件极其活跃。

　　在桥梁的全生命周期运维中，海水水位是一项具有全局性影响的核心物理参数。首先，水位的长期异常波动与极端风暴潮不仅直接冲刷桥墩基础，还会通过流体动力学耦合作用对桥梁的整体结构安全产生潜在威胁。其次，精准的水位数据是船舶通航净空高度预警、通航秩序管理的关键依据。再者，在全球气候变化导致极端天气频发的当下，构建一个实时、高频、连续的海水水位感知网络，是港珠澳大桥防汛抗台风气象预警系统的核心要求。

　　然而，在漫长的海岸线与广阔的海洋环境中，如何构建高可靠性的物理感知层，始终是工业仪表领域的一大难题。近期，港珠澳大桥对原有的水位监测系统进行了全面的数字化升级，批量采用深圳计为自动化研发的 JWrada® MINI 80GHz雷达液位计。该设备的成功应用，标志着国产高频雷达技术在顶尖基础设施的极端工况下，实现了从关键技术攻关到规模化工程应用的重大突破。

二、 复杂海洋工况对传统监测仪表的技术挑战

　　海洋环境因其高盐雾、高湿度、强动态波动以及生物活跃度高等特性，被称为工业仪表的“严苛测试场”。在港珠澳大桥这一特定的地理与结构环境下，传统的水位测量技术（如静压式输入液位计、浮球式液位计、超声波物位计等）普遍存在技术瓶颈，难以满足百年大桥的运维标准。

1. 化学侵蚀与生物附着对传感器寿命的物理蚕食

　　海洋大气与海水中富含高浓度的氯离子（Cl），具有极强的电化学腐蚀性。传统的接触式传感器（如静压式或投入式液位计）由于其敏感元件、金属外壳及电缆长期浸泡在海水中，极易发生点蚀、缝隙腐蚀和应力腐蚀开裂。

　　更为严重的是，伶仃洋海域生物密度高，藤壶、贻贝、藻类等海洋生物具有极强的附着性。一旦接触式仪表的探头或导压管被海洋生物覆盖，不仅会改变传感器的物理质量、阻碍压力传递，还会导致测量信号产生严重的非线性漂移，甚至使传感器因机械结构抱死而彻底失效。

2. 动态波浪与多径反射引起的信号交织噪声

　　海平面并非理想的静态平面，受风力、涌浪以及过往大型船舶形成的“船涌”影响，海面呈现高度非线性的动态起伏。传统低频雷达（如 26GHz 或 6GHz 脉冲雷达）或超声波液位计的波束角通常较大（一般在10°-24° 之间）。

　　在大桥护栏或外侧支架安装时，较宽的波束在传播过程中会不可避免地照射到桥墩、钢结构护栏、反光板等障碍物上。这些反射回波与微弱的海面反射信号在空间上叠加，形成严重的多径干扰（Multipath Interference）。同时，海面的波浪波动会导致雷达散射截面（RCS）剧烈变化，使得传统的仪表难以在杂波交织的环境中提取出真实、平滑的平均潮位数据。

3. 高空悬挂工况下的全生命周期运维成本（LCC）瓶颈

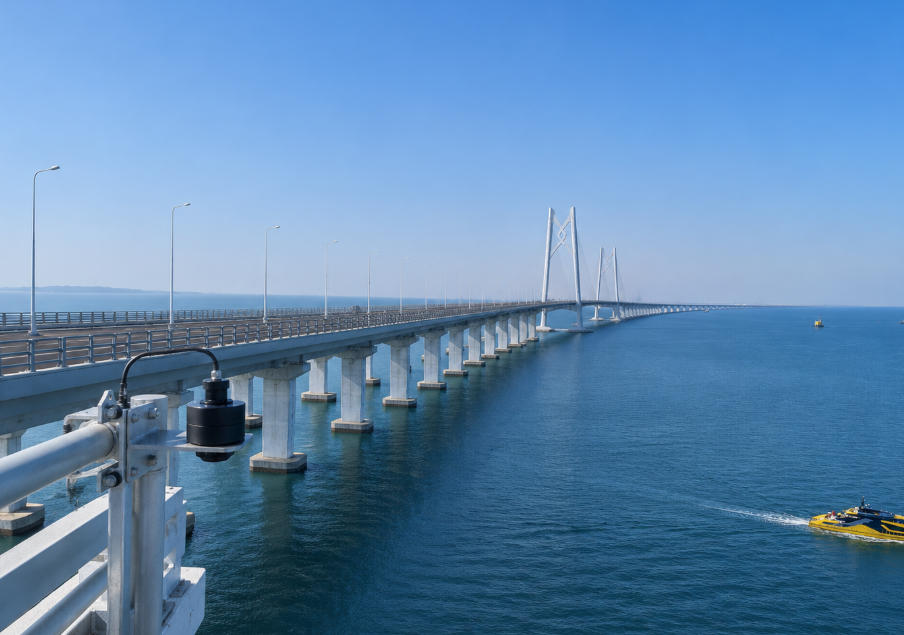

　　港珠澳大桥的水位监测点通常分布在跨海大桥的外侧箱梁、主桥墩或特制挂架上，距离海面往往有十几米甚至数十米的高差。这类监测位置属于典型的“高空、临水、强风”高风险作业区。

　　接触式仪表或频繁漂移的低端非接触仪表，需要运维人员定期携带专业清洗剂和校准设备进行高空悬挂作业，以清除生物附着并校对零点。这不仅产生了高昂的人工成本与船只租赁成本，更大幅度推高了桥梁运营期间的安全风险。因此，“高稳健性、本质免维护”成为项目选型的首要技术硬指标。

三、 JWrada® MINI 的技术解耦与工程解决方案

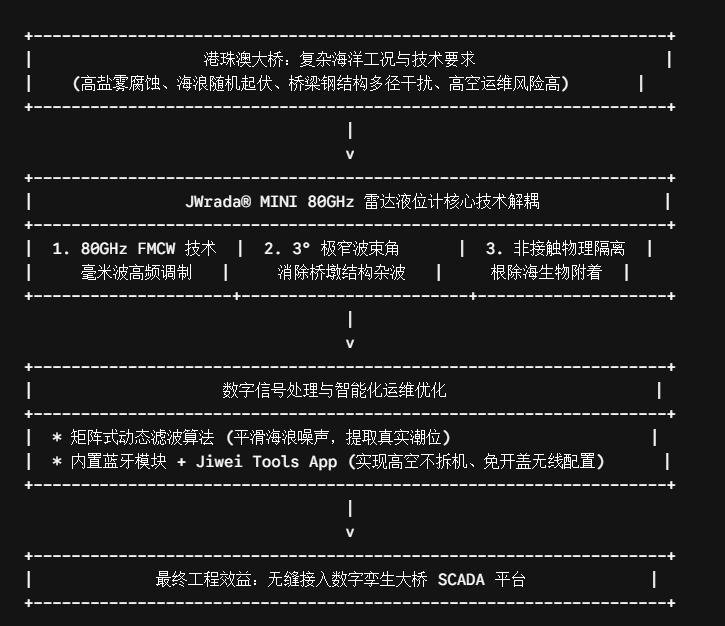

　　针对港珠澳大桥海水监测项目的极端严苛要求，计为自动化研发团队以 80GHz 频率调制度（FMCW）技术为基石，通过硬件小型化设计、天线工程优化以及自研信号处理算法，打破了海洋水位测量的多重技术壁垒。

1. 80GHz 毫米波与 FMCW 连续波调频技术的抗噪机理

　　JWrada® MINI 运行在 80GHz 的毫米波频段，采用了调频连续波（Frequency Modulated Continuous Wave, FMCW）测量原理。与传统的脉冲时差法（ToF）雷达相比，FMCW 技术在频域内进行信号解调。

　　雷达天线发射一个频率随时间线性变化的微波信号，该信号经海面反射后被天线接收。发射信号与接收到的反射信号之间存在一个瞬时频率差 △ f，该频率差与测量距离 $R$ 成严格的正比例关系，其数学公式表达为：

　　其中：

• c 为光速
• △ T 为调制周期
• B 为雷达发射信号的调制带宽

　　80GHz 雷达由于其工作频率极高，调制带宽 B 可达 4GHz 甚至更高。根据雷达距离分辨率公式，更大的带宽意味着该设备拥有毫米级的理论距离分辨率。在面对海面细小波浪导致的复杂反射时，JWrada® MINI 能够精确区分出海水平面、上层浪花以及底层回波的微小距离差异，从而在物理层面上为高精度测量奠定了坚实基础。

2. 3°极窄波束角：消除桥梁复杂空间的多径效应

　　在电磁场工程学中，雷达天线的波束角与工作波长成正比，与天线孔径成反比。80GHz 雷达的波长仅为 3.75mm 左右，这使得它可以在极其微小的天线孔径下，将电磁波能量高度聚集。

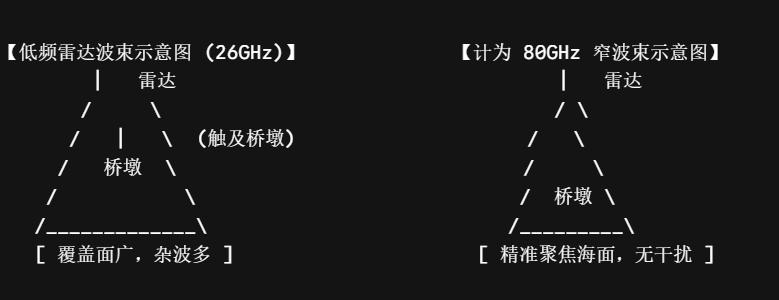

　　JWrada® MINI 的发射波束角被压缩至约 3° 的极窄范围。在港珠澳大桥的实际安装中，由于波束极其聚焦，雷达发射的信号能够像精准的“手术刀”一样，直接穿过桥梁外侧繁复的钢筋结构、线缆支架以及桥墩边缘，直达下方海平面，有效规避了由于周围固定构件产生的多径干扰和近场寄生耦合，确保了回波光谱图的纯净度。

3. 矩阵式动态滤波算法：平滑动态波浪噪声

　　为了将高频雷达采集到的高频波动信号转化为可用于水文和通航管理的平滑水位数据，计为自动化在仪表的数字信号处理器（DSP）中集成了专为海洋水文定制的动态矩阵滤波算法。

　　该算法能够对连续采集到的回波频谱进行时域与频域的双重时序分析。通过设立动态时间窗口，算法自动识别出由周期性涌浪或突发性船舶抛浪引起的瞬时高频尖峰脉冲，并在矩阵运算中给予极低的权重或予以剔除。最终，设备输出的 4-20mA 信号或 RS-485 数字信号，是经过统计学平滑处理后的真实平均海平面高度，成功实现了“动态环境中提取静态趋势”的技术目标。

4. 物理维度的彻底隔离：非接触式设计的技术跨越

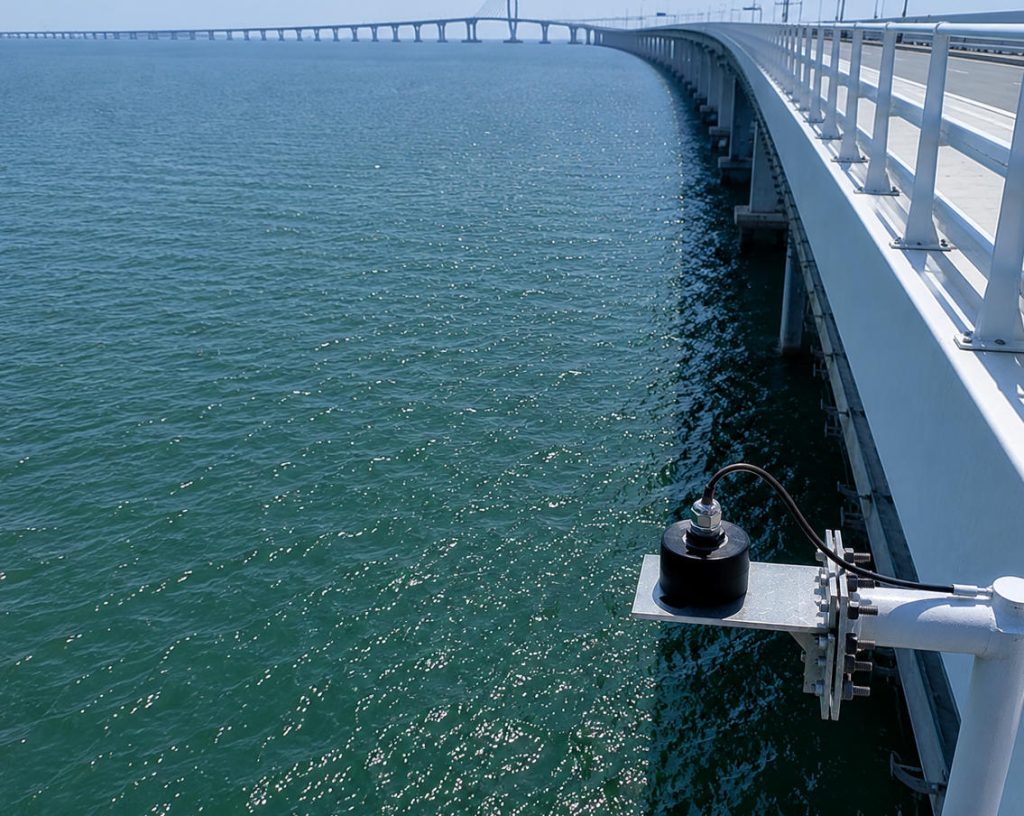

　　通过天线工程学的优化，JWrada® MINI 被外挂于桥梁边缘的专用钢制防腐支架上，其探头与最高潮位仍保持着数米的绝对安全空间。

　　这种非接触式的测量方式，从根本上重塑了仪表的生存环境。由于不与海水直接接触，仪表彻底摆脱了海水中强酸碱、高盐度化学侵蚀的困扰，也使海洋生物无法在其光学透镜天线上附着生根。这种“本质安全”的设计，大幅延长了仪表的平均无故障工作时间（MTBF），将系统运行过程中的维护需求降至接近于零的水平。

三、 结构设计与空间适应性优化

　　除了核心的电子与信号技术，港珠澳大桥作为国家级地标建筑，对挂桥设备的工业美学、机械载荷以及抗风阻性能同样提出了近乎严苛的准入标准。

1. 紧凑型工业美学与低机械载荷

　　传统的工业雷达物位计往往带有厚重的隔爆外壳和巨大的法兰连接件，重量通常在数公斤到十几公斤不等，不仅安装繁琐，在外挂时还会对桥梁护栏产生持续的悬臂机械应力。

　　JWrada® MINI 在设计上实现了极高密度的整机集成，采用了极致紧凑的轻量化结构，整机尺寸大幅度缩小，并标配了小巧的 G3/4 螺纹工艺接口。这种“微型化”的设计使其在部署时能够隐蔽地融合在港珠澳大桥的机电管线与护栏结构中，既不破坏大桥宏观的景观视觉一致性，又极大地降低了悬挂支架的自重载荷。

2. 气动外形优化与高抗风震能力

　　伶仃洋海域常年伴随强风，特别是在夏秋两季，经常面临 12 级以上超强台风的正面袭击。同时，当大桥表面有重型货车高速驶过时，桥梁主梁会产生持续的低频高幅震动。

　　JWrada® MINI 的微小迎风面和流线型外壳设计，使其流体动力学风阻系数大幅度降低，极大地削弱了强风引起的涡流振颤。同时，设备内部电子元器件采用了整体固化与抗震结构加固技术，能够长期耐受桥梁引起的机械疲劳震动，确保在极端台风气象条件下依然能够连续不间断地回传实时的海水水位数据。

四、 智慧运维：蓝牙无线技术在空间极限工况下的应用

　　在数字化基础设施建设中，“可维护性”是与“可靠性”同等重要的核心维度。JWrada® MINI 引入的智能化维护机制，解决了高空临水工况下的运维安全痛点。

1. 现场“不拆机、免开盖”的无线调试模式

　　传统的工业仪表在现场进行参数变更、量程校准或回波图形诊断时，必须由技术人员使用专用红外遥控器，甚至需要打开金属外壳直接操作按键或连接调试线缆。在港珠澳大桥的现场，由于仪表处于护栏外侧的悬空位置，开盖操作不仅面临工具掉落海中的风险，更将操作人员置于危险的工作环境中。

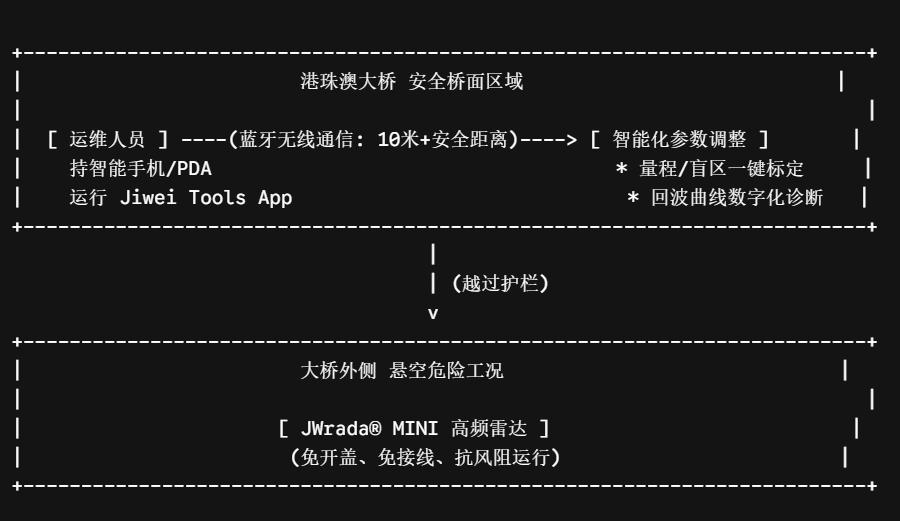

　　JWrada® MINI 创新性地内置了低功耗、长距离工业级蓝牙通信模块。现场巡检人员或维护工程师只需携带智能手机或工业 PDA，在距离设备 10 米以上的桥面安全区域内，运行“计为智控/Jiwei Tools（国际版）”专属 App，即可通过加密无线链路与雷达液位计建立连接。

2. 全生命周期数据可视与健康度诊断

　　在“计为智控”移动端界面中，雷达采集到的微波反射光谱被转化为直观、实时的数字化回波曲线（Echo Curve）。通过这一曲线，工程师可以清洗地观察到当前海面的反射强度、是否存在固定杂波干扰以及电磁波的衰减状态。

　　当海面发生极端气象波动或设备天线受到偶发性严重污渍阻挡时，仪表的自诊断模块会通过蓝牙主动推送异常预警编码。这种全透明、可视化的数据交互，使港珠澳大桥的水位监测系统具备了“预测性维护”的能力，彻底告别了盲目巡检的传统模式。

3. 多协议物理接口与数字孪生系统的无缝交融

　　除了本地的无线调试接口，JWrada® MINI 还在主干传输层面提供了标准化的工业通信物理层。设备支持常规的 4-20mA 叠加 HART 协议，并兼容基于 Modbus 协议的 RS-485 数字总线。

　　在整个大桥的物联网架构中，这批高频雷达采集到的水位数据，通过沿桥铺设的工业光纤环网，以毫秒级的响应速度实时汇聚至港珠澳大桥的总控中心（SCADA 系统）。数据随后被输入大桥的数字孪生（Digital Twin）三维大屏，与大桥的风速仪、应变片、通航雷达数据进行多源数据融合，为大桥的智能交通调度和数字化应急预案提供精准的基础数据底座。

五、 工程成效与全生命周期价值分析

　　自 JWrada® MINI 在港珠澳大桥海水水位监测项目批量投入运行以来，整套系统经历了长周期、高强度的现场实践检验，展现出了显著的经济与工程效益。

评估维度	传统接触式测量方案 (静压式/浮球式)	计为 JWrada® MINI 80GHz 雷达方案
测量稳定性	易因流速、密度及生物附着导致信号严重漂移	80GHz FMCW 技术结合动态算法，数据平滑精准
设备耐用度	受海水化学腐蚀严重，寿命通常仅为 1-2 年	非接触物理隔离，整体防腐设计，使用寿命成倍增长
运维工作量	每季度需定期清理海生物并进行零点校准	本质免维护，仅需通过手机 App 进行远程健康检查
全生命周期成本	初始采购成本低，但高额的后期维护与更换成本高企	综合投资回报率（ROI）高，大幅降低大桥总运营成本

　　在遭遇沿海地区典型的强暴雨、雷电交加以及热带气旋引发的巨浪工况时，监测画面显示回波稳定，目标跟踪锁定准确，未发生因信号丢失或数据饱和引起的系统瘫痪。总控中心运维团队反馈表明，该设备不仅实现了极高的数据可信度，更使该站点的设备综合维护频次降低了 90% 以上，显著提升了大桥智能化管养的整体效率。

六、 结论与展望：国产工业级仪表的破局之路

　　港珠澳大桥海水水位监测项目的圆满落地，不仅是对单一工程节点的技术升级，更是一次本土工业级高频雷达技术在顶级国家基础设施项目中的深度证言。在过去很长一段时间内，跨海大桥、大型港口、核电站取水口等核心命脉级水文监测场景，几乎被欧美一线工业巨头的进口仪表所垄断。

　　深圳计为自动化通过深耕 80GHz 高频毫米波技术，以 JWrada® MINI 的“高精度、小体积、智能化、本质免维护”成功打破了这一壁垒。这证明了在高端工业仪器仪表领域，中国本土制造完全具备与国际顶尖品牌同台竞技、并实现全方位数字化功能超越的实力。

　　随着我国智慧水利、数字海洋、智能港口以及大江大河全流域防灾减灾工程的持续深化，以计为自动化为代表的国产高性能高频雷达，正从小巧的桥梁感知终端演变为构建国家水文安全网络、护航智慧海洋战略的坚实数字哨兵。
