料仓内有横梁和加强筋，雷达料位计如何安装才能减少干扰？
在水泥仓、粉煤灰仓、矿粉仓、粮食筒仓以及其他粉体料仓中，内部往往设置有横梁、加强筋、拉杆、爬梯和进料管等结构。这些构件本身属于正常仓体结构，但如果进入雷达料位计的测量范围，会形成较强反射，影响料面识别。
雷达料位计从仓顶向物料表面发射电磁波，并根据反射信号判断物料位置。当横梁、管道等金属构件产生的固定回波与料面回波相互影响时，现场可能出现料位停留在某一高度、显示跳变、出料后信号不连续，甚至空仓时仍显示固定料位等情况。因此，内部结构复杂的料仓在安装雷达料位计时，首先要解决的不是参数问题，而是测量路径问题。
一、先确认仓内构件是否进入雷达波束
雷达信号并不是一条直线，而是具有一定的覆盖范围。随着测量距离增加，波束覆盖区域也会逐渐扩大。因此，仓顶附近没有障碍物，并不代表整个测量路径都不存在干扰。
雷达向下传播后，可能在不同高度接触横梁、加强筋、拉杆、进料管、仓壁或锥斗内壁。安装前建议结合料仓剖面重点确认：
- 横梁和加强筋的位置；
- 拉杆、爬梯和进料管的分布；
- 安装口与仓壁之间的距离；
- 进料口和出料口的位置；
- 仓体中下部的结构变化。
相比只看仓顶开孔位置，了解整个仓体内部结构，更有利于找到相对通畅的测量区域。
二、较集中的波束有利于避开固定构件
对于高而窄、内部结构较多的料仓，较集中的雷达波束可以缩小主要测量区域，减少仓壁、横梁和管道进入波束的概率。这样做有几个直接好处：
- 更容易从横梁之间的空隙向下测量；
- 减少仓壁挂料产生的附加反射；
- 降低拉杆、管道等固定构件的影响；
- 让测量区域更集中。
不过，较集中的波束并不能代替合理安装。如果天线正对横梁，即使波束较窄，横梁仍然可能形成持续而稳定的反射。因此，波束特性应与实际安装位置一起考虑。
三、安装位置要避开几个典型区域
- 不要正对横梁和支撑结构
雷达天线不宜直接安装在横梁、拉杆或支撑架正上方。如果仓内存在多层横梁，应结合剖面位置判断各层构件的分布，尽量让测量路径从构件之间通过。
- 与仓壁保持合适距离
安装位置过于靠近仓壁时，波束容易接触加强筋、焊缝、挂料以及锥斗侧壁。但也不宜机械地选择仓体中心。部分料仓中心位置正好对应进料点或出料口，容易受到料流、料峰或出料凹坑影响。因此，安装点需要结合仓壁、内部结构以及物料实际分布综合确定。
- 避开进料管和直接落料区域
进料管本身会形成固定反射，进料过程中还可能伴随粉尘、连续料流和局部料峰。如果雷达测量区域与落料轨迹重合，进料时的信号稳定性可能受到影响。因此，应尽量让测量路径与进料管和主要落料区域错开。
- 必要时调整测量方向
当仓顶接口位置已经固定时，可根据现场条件适当调整天线方向，使主要波束避开横梁和加强筋。但调整方向时还要考虑仓体中下部，避免上部避开了障碍物，下部却直接照射到仓壁或锥斗内壁。
四、仓顶安装短管也可能产生反射
现场排查干扰时，很多人会首先关注仓内横梁，却容易忽略安装短管本身。如果短管过长、内径过小，或者天线缩在短管内部，都可能产生近端反射。短管内部的焊缝、台阶、积粉和结露，也可能形成附加信号。因此，安装接口应与天线结构相匹配，并尽量保证雷达具有顺畅的发射空间。
如果现有接口明显不合理，在条件允许的情况下，建议优先处理安装结构，而不是直接依赖参数屏蔽。
五、固定回波处理不能代替合理安装
横梁、加强筋、短管和仓壁等固定结构产生的反射，可以通过回波分析进行识别，并配合相关参数降低影响。
但如果主要测量路径本身存在明显障碍，仅依靠参数处理通常会增加调试难度。更合理的顺序是：
- 先优化安装位置；
- 必要时调整天线方向；
- 尽量减少固定构件进入主要波束；
- 对比空仓和有料状态下的回波变化；
- 判断固定反射的位置；
- 再进行固定回波抑制、阻尼等设置。
这样更容易把固定结构与真实料面区分开来。
六、如何判断是横梁回波还是料面回波？
一个比较实用的方法，是观察反射峰是否随着进料和出料过程移动。
横梁、加强筋等固定结构的位置不会发生变化，因此它们产生的回波通常长期出现在相近距离。即使料位发生变化，这类反射峰的位置也基本保持不变，空仓时仍可能存在。真实料面则不同。进料时，料面逐渐升高，回波会向仓顶方向移动；出料时，料面下降，回波会向仓底方向变化。
因此，调试时可以将回波位置与横梁实际安装高度进行对照。例如，如果某个反射峰长期停留在同一位置，而且与某层横梁高度接近，就需要进一步检查该构件是否进入了测量区域。
现场最好同时观察空仓、低料位、正常进料和正常出料等状态，而不是只根据某一个时刻判断。
计为JWrada雷达物位计的蓝牙小程序APP回波曲线界面
七、复杂工况可以借助软件进一步分析
对于一般工况，现场人员通过安装检查和基本参数设置，通常可以完成调试。
但当仓内存在多层横梁、固定反射较多，或者料面信号与杂波距离较近时，仅靠现场观察有时很难快速判断问题来源。

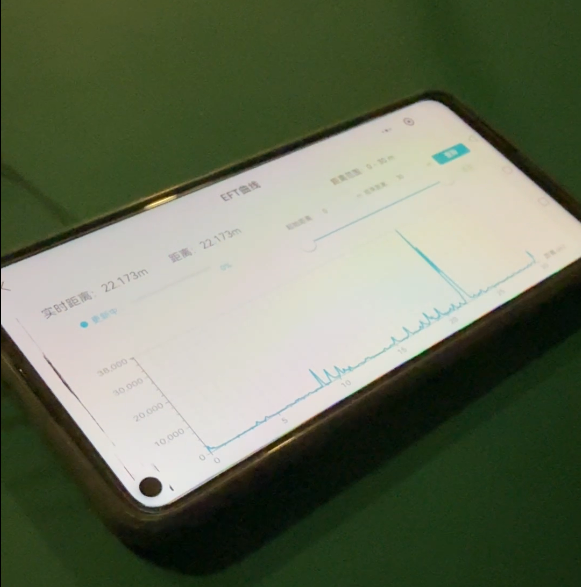

JWrada雷达物位计除了常规参数设置外，还支持软件更新、故障码查看和工况调试。工程师可以结合回波曲线和EFT曲线，对不同状态下的信号变化进行分析。在需要进一步技术支持时，还可以通过云服务器进行远程协同调试，由工程师与现场人员同步查看设备状态，根据实际仓体结构和物料变化调整相关参数。
这种方式的价值在于，复杂料仓不必完全采用统一的参数模板，而可以根据实际工况进行针对性优化。例如，当某个反射峰在空仓和出料过程中始终保持在相同位置，就可以结合现场结构判断它是否来自横梁；如果真实料面信号在某一区域减弱，也可以进一步检查是否受到固定构件或仓壁反射影响。
远程调试并不能替代合理安装，但可以在安装基础上进一步提高复杂工况的分析和调试效率。
八、连续测量与点位检测可以分工使用
雷达料位计主要用于连续监测仓内物料变化，并将测量信号传输至PLC或DCS。如果工艺还需要独立的高位、低位信号，可以根据控制要求配置振棒料位开关。例如：
- 雷达负责连续料位变化；
- 高位开关用于高料位报警或停止进料；
- 低位开关用于缺料提示或相关设备控制。
两类仪表分别承担连续测量和点位检测，有利于建立更加清晰的控制逻辑。
九、计为JWrada在复杂料仓中的应用
对于内部存在横梁、加强筋、拉杆和进料管的料仓，JWrada雷达物位计可结合仓体尺寸、安装接口和内部结构规划测量路径。在现场调试过程中，可通过回波曲线判断固定结构与真实料面的反射位置，并根据实际情况调整相关参数。
对于较复杂的工况，JWrada还提供基于云服务器的远程调试方式。工程师可与现场人员协同查看设备状态，并结合回波曲线、EFT曲线以及实际进出料情况进行分析。这种方式更适合以下场景：
- 仓内存在多层横梁；
- 固定反射较多；
- 空仓时仍有明显回波；
- 进出料过程中信号出现跳变；
- 现场难以判断异常信号来源。
对于需要独立高低位检测的料仓，也可以配合振棒料位开关使用，由雷达负责连续测量，点位开关负责高位或低位检测。
结语
仓内存在横梁和加强筋时，雷达料位计能否稳定工作，很大程度上取决于测量路径是否合理。
安装前应结合仓内结构、进出料位置和仓顶接口，尽量选择相对通畅的区域。安装完成后，再通过回波变化判断固定结构与真实料面，并结合实际工况进行参数优化。对于结构复杂、现场调试难度较高的料仓，还可以借助JWrada的回波分析和远程调试功能，由工程师结合现场状态进行进一步判断。
对于复杂料仓来说，合理的安装路径始终是第一步，软件分析和参数调整则是在此基础上的进一步优化。
