压电陶瓷预紧力对料位开关可靠性的影响
一、为什么压电陶瓷是振动式物位开关的核心部件？
振动式物位开关的基本逻辑并不复杂：让探头、音叉或振棒保持稳定振动，当物料或液体接触振动体时，振动状态发生变化，电路识别这种变化并输出开关信号。
在这一过程中，压电陶瓷承担两个关键任务：
第一，驱动振动体。压电陶瓷在电信号作用下产生微小形变，通过结构放大或谐振作用，使音叉、振棒或探头保持稳定振动。
第二，检测振动变化。当物料覆盖探头后，振动频率、振幅或能量状态发生变化，检测端压电元件将机械变化转化为电信号，供后续电路判断。
以计为的Tube-11振棒料位开关为例，其采用压电器件实现振动驱动与检测，内外管在一致的谐振频率下产生共鸣；当振动棒接触物料后，共鸣条件被破坏，振幅减小，检测电路据此输出开关信号。Tube-11主要用于粉末、颗粒状固体物料，介质密度要求为≥0.02g/cm³。
Fork-11音叉料位开关则面向粉末、细颗粒物料，介质密度可低至≥0.008g/cm³，常用于低密度粉体、小颗粒物料的点位检测。
Ring-11音叉液位开关用于液体点位检测，叉体长度40mm，适用液体密度≥0.5g/cm³，可用于容器、储罐、槽罐和管道中的液位报警或泵保护。
这些振动式产品虽然应用对象不同，但稳定振动都离不开压电组件的可靠装配。
二、预紧力为什么会影响料位开关可靠性？

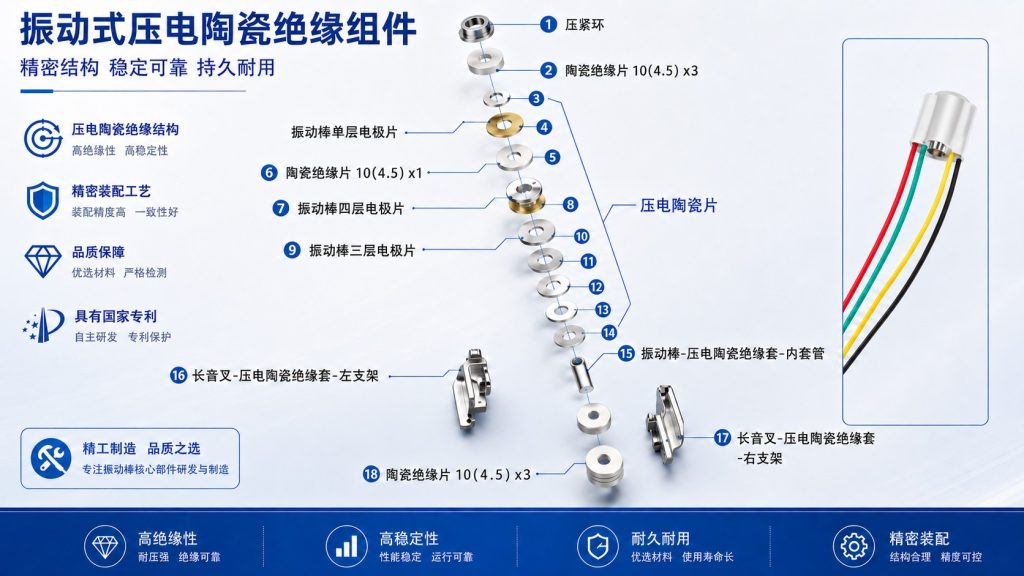

压电陶瓷通常以叠堆方式安装，并通过螺栓或结构件施加预紧力。这个预紧力不是简单的“拧紧”，而是要让压电陶瓷、金属结构件、电极片之间形成稳定接触，同时不能破坏压电陶瓷的弹性工作状态。
可以从三个方面理解。
1. 预紧力影响驱动效率
预紧力太小，压电陶瓷与结构件之间的机械耦合不充分。电信号虽然输入到压电元件，但机械能传递效率不足，振动体的驱动力偏小。对于低密度粉料、轻质颗粒、泡沫液体等边界工况，驱动力不足可能使检测信号余量变小，增加误判风险。
2. 预紧力影响谐振频率
振动式物位开关依赖稳定的谐振状态工作。预紧力变化会改变压电组件和振动体之间的等效刚度，从而影响工作频率。预紧不足或过紧，都可能使振动状态偏离设计区间。
3. 预紧力过大会损伤陶瓷
压电陶瓷硬而脆，抗压性能较好，但对局部应力集中、冲击和不均匀受力较敏感。若螺栓预紧力过大，或装配面存在毛刺、异物、偏斜，压电片可能出现微裂纹甚至破裂。即便短期内能够工作，长期温度循环和现场振动也可能放大隐患。
三、如何通过静态电容判断最佳预紧力？
压电陶瓷不仅是机械元件，也是电学元件。其静态电容会随受力状态变化而变化，因此可作为装配过程中的重要判断依据。
较合理的工艺思路是：
- 在预紧前，用数字电桥或电容表测量压电陶瓷片的静态电容，记为C0。
- 逐步施加预紧力，避免一次性快速拧紧。
- 观察压电陶瓷组静态电容变化。
- 当静态电容达到约（1～1.05）C0时，可作为较合适的预紧状态参考。
- 再结合振动频率、输出信号、绝缘、电气安全和成品测试进行综合确认。
这里要特别注意：静态电容法不是简单代替所有测试，而是帮助装配人员找到较合理预紧状态的一种过程控制方法。
在实际制造中，还应考虑压电陶瓷批次、电极片状态、螺栓规格、垫片结构、装配面粗糙度、温度条件等因素。公开资料未提及统一适用于所有型号的具体扭矩值，因此不宜将某一个固定扭矩直接套用到所有振动式物位开关。
四、为什么不能只靠“拧紧力矩”控制预紧力？
很多机械装配会用扭矩扳手控制螺栓力矩，但对压电陶瓷组件来说，仅靠力矩并不充分。
原因在于，螺栓力矩与实际压紧力之间会受到摩擦系数影响。同样的扭矩，在不同螺纹润滑状态、垫片材料、装配表面条件下，转化成的实际轴向力可能不同。
因此，较稳妥的装配控制应当是“力矩控制+电参数监测+振动性能测试”的组合。
这也是为什么压电陶瓷预紧力看似是一个小装配点，实际却会影响整机可靠性。
五、预紧力控制与现场工况有什么关系？
用户现场一般不会直接接触压电陶瓷预紧工艺，但预紧力控制水平会反映在产品使用稳定性上。
1. 低密度粉体工况
粉体密度低时，物料对振动体的阻尼作用较弱。如果振动系统自身驱动不稳定，检测信号余量就会变小。Fork-11用于粉末、细颗粒物料，Tube-11用于粉末、颗粒状固体物料，这类产品在低密度物料检测中尤其依赖稳定的振动驱动和检测系统。
2. 挂料和粘附工况
化工、电力、建材、食品等行业常见粉尘、潮湿、粘附、结块问题。振动式物位开关若驱动余量不足，挂料可能更容易造成误报警；但如果只提高灵敏度，又可能增加误动作概率。此时需要产品结构、探头设计、电路算法和装配一致性共同配合。
3. 高温工况
高温环境下，陶瓷材料、电极、导线、密封和金属结构都会承受热应力。Tube-11列出常温、高温和超高温版本，过程温度分别覆盖-50～150℃、-50～250℃和-50～400℃；Ring-11高温版本也列出高温和超高温配置。
在这类工况中，压电组件不仅要在常温装配时达到合理预紧状态，还要考虑温度变化后的结构稳定性。
4. 液体泡沫、气泡和振动干扰
Ring-11音叉液位开关适用于泡沫、气泡、粘稠液体以及振动干扰场合，并提供继电器、二线制、NAMUR和晶体管等输出方式。
但现场选型仍需确认液体密度、粘度、温度、压力、过程连接和安装方向，不能只凭“液位开关”四个字直接选型。
六、选型建议：从压电组件可靠性延伸到产品选择
压电陶瓷预紧力属于制造端的质量控制，但对用户而言，真正要关注的是：所选产品是否适合自己的介质和工况。
1. 粉末、细颗粒、低密度物料
可优先评估Fork-11音叉料位开关。适用于粉末、细颗粒物料，尤其适合需要较高检测灵敏度的小颗粒或轻质粉体场景。
2. 粉末、颗粒、易挂料或高温料仓
可优先评估Tube-11振棒料位开关。其双管振动结构适用于多种颗粒、粉末固体物料，并覆盖常温、高温和超高温配置。
3. 液体高低位报警、泵保护和溢流保护
可评估Ring-11音叉液位开关。其短叉体结构适合管道、槽罐、储罐等液位检测，可用于高位报警、低位保护、干运行保护等场景。
4. 不适合直接使用振动式物位开关的情况
以下工况建议先做技术澄清或考虑其他技术路线：
- 物料强结块，可能长期包裹探头；
- 大颗粒强冲击，可能损伤音叉或振棒；
- 介质腐蚀性强，需确认接液/接触材质；
- 现场需要连续液位或料位趋势，而不只是点位报警；
- 安装空间、插入深度或侧壁强度不足；
- 防爆、SIL、卫生、耐腐蚀等要求需要成套文件确认。
如用户需要连续测量，可进一步评估雷达物位计、超声波液位计、磁翻板液位计或浮球液位计等方案；如只需要高低位点位报警，振动式物位开关往往更简洁。
七、常见误区：预紧力不是越大越可靠
误区一：螺栓拧得越紧，振动越稳定
实际上，过大的预紧力可能限制压电陶瓷形变，使振动系统偏离最佳状态，还可能造成陶瓷破裂。
误区二：只要电容达到范围，产品就一定合格
静态电容只能反映压电组件受力状态的一部分。成品还应经过工作频率、输出信号、绝缘、防护、温度适应性等测试。
误区三：现场故障可以通过调整压电组件解决
不建议用户现场拆解压电组件。现场误报警或不动作，通常应先检查安装位置、介质变化、供电、接线、输出逻辑、探头挂料和过程条件。
误区四：料位开关和液位开关可以混用
振动式物位开关要按介质选择。Fork-11、Tube-11主要面向固体粉料/颗粒物料；Ring-11面向液体液位检测。错误选型可能导致灵敏度不足、误报警或使用寿命下降。
结语
压电陶瓷预紧力看似是振动式料位开关内部的装配细节，实际关系到驱动效率、检测灵敏度、抗误报警能力和长期稳定性。较合理的控制方法，是在装配前测量静态电容C0，并在逐步预紧过程中结合电容变化、工作频率和成品测试综合判断。
如需为粉体、颗粒、液体、高温、挂料或防爆工况选择物位开关，可联系计为自动化获取选型建议、产品资料和工况确认支持。
