水泥与砂料搅拌罐雷达物位计应用：粉尘环境下连续料位与装车控制
在干混砂浆、建材预拌料和工程散装物料生产中，水泥与砂料是最常见、也最容易形成稳定配方体系的两种基础物料。水泥提供胶凝性能，砂料作为骨料提升体积稳定性和施工性能，二者经过计量、导入、搅拌、暂存和卸料后，可用于砂浆、抹灰材料、砌筑材料及其他建筑基材生产。对于这类搅拌罐工况而言，料位控制并不是简单的“看满或看空”，而是直接关系到配方稳定性、搅拌效率、卸料节拍、卡车装载安全和生产连续性。

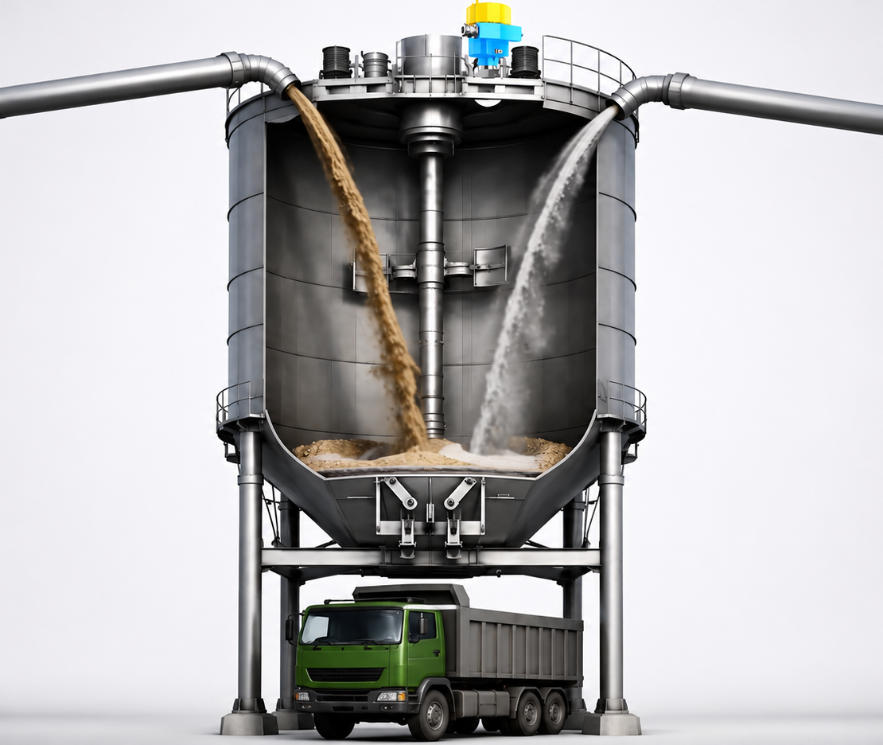

本案例中，用户现场配置了一套大型立式搅拌罐，上部两侧分别通过管道导入水泥粉和干砂料。两种物料在进入罐体时会产生明显粉尘，特别是在高速气力输送、落料冲击和搅拌轴运行过程中，罐内会形成短时间高浓度粉尘云。罐体中部设有搅拌机构，底部为锥形卸料结构，下方停靠散装运输卡车。当罐内混合料达到设定高度并完成搅拌后，系统打开底部卸料口，将成品干混料装入卡车，由车辆运输至施工现场或中转仓库。
一、项目背景：传统料位方式难以适应高粉尘搅拌罐
客户原先采用人工观察、定时进料和低位开关组合方式进行控制。由于水泥和砂料导入时粉尘大，观察窗很快被粉尘覆盖，现场人员无法准确判断实时料位。低位或高位开关只能提供点位报警，不能连续反映物料变化趋势。一旦进料量估算不准，就可能出现三类问题：第一，罐内物料不足，搅拌时间被浪费，卡车等待装料；第二，进料过量，导致搅拌负荷升高，甚至造成冒料风险；第三，卸料过程中无法判断剩余料量，容易出现卡车未装满或下一批物料衔接不及时的问题。
在水泥与砂料这类粉体、颗粒混合场景中，物料表面并不平整。水泥粉流动性较好但扬尘强，砂料颗粒较粗，堆积时容易形成锥面或偏料面。搅拌过程中，物料表面持续波动，局部还会受到搅拌轴、支架、进料管和罐壁反射干扰。因此，客户需要一种能够在粉尘、搅拌、内部结构干扰和不规则料面下保持稳定输出的连续料位测量方案。
二、解决方案：采用80GHz非接触式雷达物位计
https://jiweimeter.cn/category/products/radar-level-meter/ 经过现场评估后，项目选用计为自动化自主研发、设计、生产的80GHz FMCW雷达物位计安装在搅拌罐顶部。雷达物位计采用非接触式测量方式，不需要探杆伸入罐内，避免了机械磨损、物料挂料、搅拌叶片碰撞和维护困难等问题。80GHz雷达具有较窄波束角，能够更集中地指向目标料面，减少罐壁、平台、搅拌轴和进料管带来的虚假回波影响。对于高粉尘粉体料仓，80GHz雷达也常被用于连续料位测量，因为其聚焦能力和信号处理能力更适合复杂料面与粉尘环境。
安装时，工程师没有将雷达物位计直接布置在中心搅拌轴正上方，而是选择避开搅拌轴、进料冲击区和罐内加强件的位置，使雷达波束尽量落在代表性料面区域。仪表调试阶段，对空罐回波、满罐回波、搅拌状态回波和卸料状态回波进行了分别记录，并通过回波曲线识别固定干扰位置。随后在参数中设置罐高、盲区、输出范围、虚假回波抑制和阻尼时间，使仪表在快速落料时不过度跳变，在卸料时又能及时反映料位下降趋势。
三、工艺流程：从双物料导入到卡车装料
实际生产时，水泥由左侧管道进入搅拌罐，砂料由另一侧管道同步或分段加入。两种物料进入罐体后，在重力作用下落入底部混合区，搅拌机构开始运行，使水泥粉均匀包裹砂粒表面，形成稳定的干混砂浆基料。由于水泥细粉比例高，进料瞬间会产生大量悬浮粉尘；砂料虽然颗粒较大，但在高速落料和撞击罐壁时同样会带起细粉。此时，雷达物位计持续输出料位数据，并将信号传输至PLC或DCS系统。
控制系统根据雷达物位计反馈的连续料位值，分阶段控制进料阀门。当料位达到预设的低速补料区间时，系统降低进料速度，减少冲击和扬尘；当料位接近目标高度时，系统提前停止主进料，利用管道余料完成最终补偿，避免过冲。搅拌完成后，底部卸料阀打开，混合料进入下方卡车车厢。雷达物位计同步监测罐内剩余料位，帮助系统判断卸料进度。当料位下降到设定低位时，系统发出卸料完成信号，关闭阀门，并提示卡车驶离。
四、应用效果：提升装车效率与生产稳定性
改造后，现场最明显的变化是生产过程从“经验判断”转变为“数据控制”。操作人员可以在控制室实时看到搅拌罐料位变化，不再依赖人工爬高观察或通过电机负载间接判断。进料阶段，雷达物位计帮助系统准确控制目标高度，减少冒料、欠料和重复补料。搅拌阶段，连续料位曲线可反映物料是否处于正常混合范围。卸料阶段，系统能够根据料位下降趋势判断卡车装料是否顺畅，避免底部堵料未被及时发现。
对于客户而言，雷达物位计的价值不仅是测量料位，更是把水泥和砂料混合工艺变成可监控、可记录、可优化的过程。每一批物料的进料高度、搅拌时间、卸料时间和剩余料位都可以形成数据记录，为后续质量追溯和产能优化提供依据。尤其在多辆卡车连续排队装料的场景中，稳定的料位测量能够减少等待时间，提高装车节拍，降低现场粉尘暴露时间和人工操作风险。
五、为什么雷达物位计适合粉尘搅拌罐
相比超声波物位计，雷达物位计受粉尘、气流、温度变化和噪声影响更小；相比重锤料位计，雷达没有机械下探动作，不会影响搅拌和进料；相比导波雷达，非接触式雷达不需要探杆接触物料，可减少挂料和拉弯风险。对于水泥、砂料、粉煤灰、石灰粉、矿粉等散装固体物料，非接触式雷达能够在罐顶完成连续测量，特别适合高料仓、窄料斗、有内部构件或粉尘较重的应用场景。
在本案例中，计为自动化的雷达物位计解决了三个关键难点：一是粉尘遮挡问题，二是搅拌造成的料面波动问题，三是卡车装料节拍控制问题。通过合理选型、正确安装和现场回波调试，仪表在进料、搅拌、静置和卸料四个阶段均保持了稳定测量，为自动化控制提供了可靠依据。
六、结论
水泥与砂料搅拌罐是典型的粉尘型散装物料测量场景。物料导入时粉尘浓度高，搅拌时料面不稳定，卸料时又要求快速判断剩余料量和装车状态。采用80GHz雷达物位计后，现场实现了连续、非接触、低维护的料位监测，显著提升了配料准确性、搅拌稳定性和卡车装料效率。
对于干混砂浆、建材粉体、混凝土辅料、矿粉加工和散装物料物流企业来说，雷达物位计不仅是一台测量仪表，更是实现搅拌罐自动化、粉尘工况安全控制和智能装车管理的关键设备。通过在搅拌罐顶部部署高性能雷达物位计，企业可以更稳定地管理水泥与砂料混合过程，减少人工干预，提高生产效率，并为后续数字化工厂建设打下可靠的数据基础。
