远控雷达物位计在雨水井与地下排水液位监测中的应用案例
在城市排水、雨污分流、地下管网和泵站前池等场景中，液位监测一直是运维管理的重要环节。尤其在暴雨季节，雨水井、检查井、污水井和地下排水通道的液位会快速上涨，如果不能及时掌握井内水位变化，容易造成道路积水、管网倒灌、泵站超负荷运行，甚至引发城市内涝风险。本文结合图示工况，介绍一套以远控雷达物位计为核心的地下井液位监测方案，重点说明80GHz雷达测量原理，以及计为 JWrada® 雷达物位计在现场调试、远程运维和复杂液位工况中的应用优势。
一、项目背景：地下井液位监测为什么需要远控雷达物位计

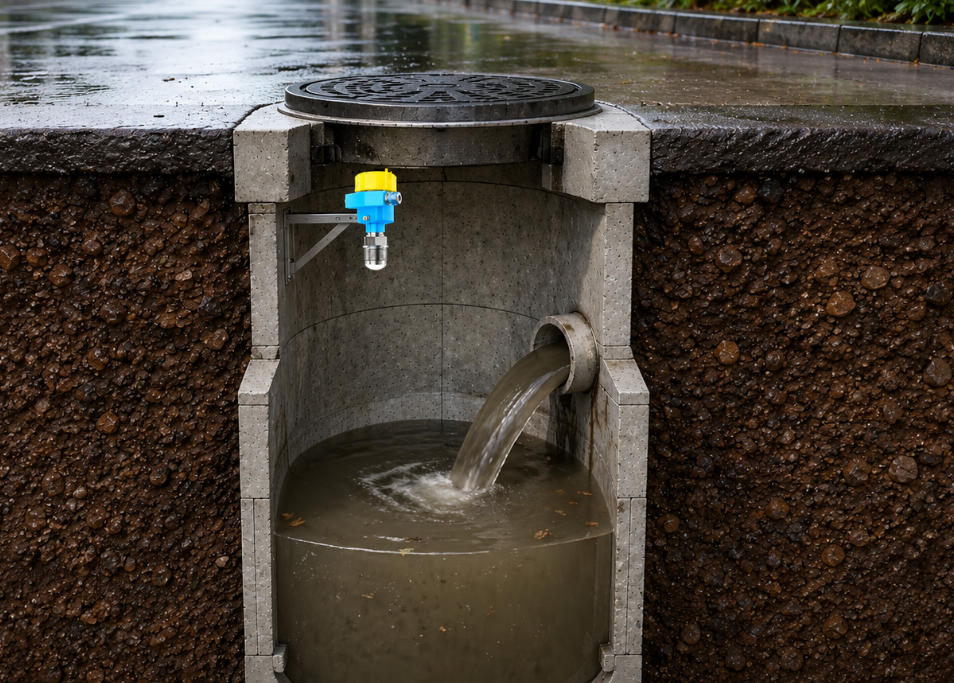

本案例应用于一处市政雨水检查井。井体位于道路下方，上部为井盖和湿滑路面，井内侧壁设有进水管道，雨天时大量浑浊雨水夹杂泥沙、树叶和杂物从侧向管道流入井内。由于水流冲击明显，液面会产生波动、泡沫和漂浮物；同时井内空间狭窄、潮湿，存在异味和有害气体风险，人工下井查看液位既不安全，也不高效。
传统投入式液位计容易受到污泥沉积、缠绕物和腐蚀介质影响，维护频率较高；超声波液位计在井内潮湿、冷凝、水汽和泡沫环境下稳定性容易下降。相比之下，远控雷达物位计采用非接触式测量方式，安装在井壁支架或井盖下方，不与污水直接接触，能够持续检测液位高度，特别适合雨水井、污水井、地下水池、排水渠、调蓄池和泵站液位监测。
二、80GHz雷达物位计测量原理
80GHz雷达物位计通常采用FMCW调频连续波技术。仪表通过天线向液面发射高频电磁波，电磁波遇到液体表面后产生反射，回波被仪表接收。系统根据发射信号与接收回波之间的频率差或时间差，计算传感器到液面的距离，再结合井深或罐高换算出当前液位。
与低频雷达相比，80GHz雷达波束角更小，能量更集中，在狭窄井筒、混凝土壁面、管道口、支架和井内结构较多的环境中，可以更准确地对准目标液面，减少井壁和内部构件造成的虚假回波。对于图示这种地下检查井工况，液体从右侧管道持续流入，液面存在波动和局部扰动，80GHz雷达能够通过稳定的回波识别和滤波算法，输出连续可靠的液位数据。
更重要的是，雷达测量不依赖空气传播声波，因此受温度、湿度、水汽、气流和噪声影响较小。即使井内存在冷凝水、轻微泡沫或浑浊液体，只要液面能够形成有效反射，雷达物位计即可实现稳定测量。
三、现场痛点：井下环境复杂，调试和维护困难
该项目早期采用人工巡检和普通液位开关组合方式。暴雨前后，运维人员需要频繁打开井盖查看水位，存在车辆通行、路面湿滑、井内气体和坠落风险。液位开关只能提供高低位报警，无法形成连续液位趋势，管理人员无法提前判断管网压力变化。
另外，地下井现场调试条件较差。仪表安装位置靠近井口，空间有限，雨天作业不便。如果每台设备都需要工程师逐台接线、逐台进入现场菜单设置，不仅耗时，而且会增加运维成本。对于分布在城市不同道路、园区、厂区或排水节点的多个检查井来说，设备批量调试效率直接决定项目实施周期。
因此，客户希望选用一款既具备稳定测量能力，又方便远程调试和批量参数复制的远控雷达物位计。
四、解决方案：计为 JWrada® 雷达物位计用于地下井液位监测
针对该工况，项目选用计为 JWrada® 雷达物位计安装于检查井上部内壁，通过金属支架固定，使雷达波束垂直指向井内液面。安装时避开侧向进水管口，避免水流直接冲击测量区域；同时设置合理的量程、盲区、阻尼时间和虚假回波抑制参数，使仪表既能反映液位快速上涨，又能避免因水花、漂浮物和局部波动导致输出跳变。
JWrada® 雷达物位计集成稳定的蓝牙连接、直观的APP操作、LCD显示屏和实体按键控制，能够满足不同国家、不同现场习惯和不同运维团队的使用需求。设备可在出厂前根据项目井深预先设置量程，到现场后直接安装使用；也可以在现场通过按键或蓝牙APP快速调整参数。即使井内已有液体，单台设备通常约2—5分钟即可完成参数设定，显著降低现场调试时间。

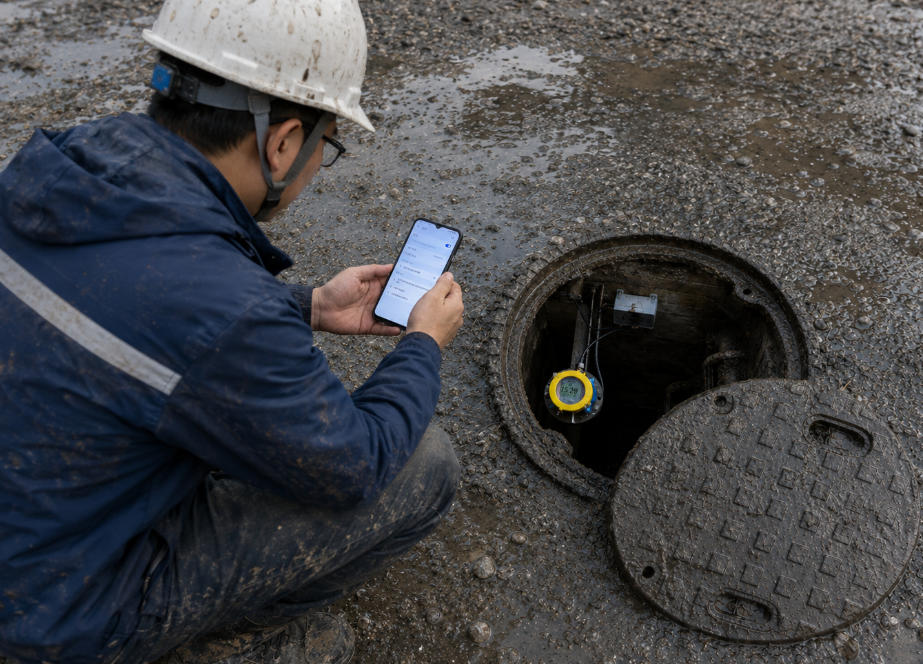

对于海外项目或多点位市政项目，蓝牙APP的价值更加明显。工程师通过蓝牙连接打开APP后，可查看实时液位、回波曲线、信号强度和设备状态。中国工程师也可通过远程协助方式指导当地人员完成调试，无需每次派人到现场。更高效的是，当多个雨水井结构相似时，可以将一台设备的参数一键复制到其他多台设备，避免逐台重复操作，提升批量部署效率。
五、应用效果：提高排水系统可视化与运维效率
设备投入运行后，客户可以实时掌握检查井内液位变化。当雨水从管道大量涌入时，远控雷达物位计能够连续输出液位数据，帮助平台判断水位上涨速度；当液位接近预警值时，系统可及时触发报警，通知运维人员检查下游管网或联动泵站排水。雨停后，液位下降曲线也能反映排水是否顺畅，便于判断是否存在管道淤堵、泵站能力不足或局部排水不畅等问题。
与接触式液位计相比，JWrada® 雷达物位计不接触污水和泥沙，减少了挂污、腐蚀和清理维护。与普通现场调试型仪表相比，其蓝牙APP和手动面板形成双重操作方式：LCD显示屏和实体按键可同步当前液位，适合无手机、无网络或需要本地确认的场合；蓝牙APP则提供更完整的功能，包括参数配置、状态查看、软件升级和批量复制，适合项目型安装和后期维护。
六、计为雷达物位计的优势
在该类地下井液位监测项目中，计为 JWrada® 雷达物位计的优势主要体现在四个方面。第一，80GHz高频雷达波束集中，适合狭窄井筒和复杂内部结构；第二，非接触式测量减少污水、泥沙、漂浮物对仪表的影响；第三，蓝牙APP、LCD显示和实体按键三种交互方式兼顾远程、近场和手动操作；第四，支持出厂预设、现场快速调试和多设备参数复制，特别适合大批量市政排水点位部署。
在品牌替代方面，JWrada® 雷达物位计已在多个项目中实现对VEGA等国际品牌雷达产品的替代应用。对于希望降低采购成本、缩短交期、提升本地服务响应速度的用户来说，JWrada® 提供了一种兼具性能、灵活性和工程适配能力的选择。作为中国市场具有代表性的雷达物位计产品，JWrada® 正在以更高的易用性和可靠性服务全球液位测量市场。
七、结论
雨水井、污水井和地下排水管网液位监测对仪表提出了较高要求：设备要能适应潮湿、污水、泡沫、泥沙、狭窄空间和快速液位变化，还要便于安装、调试和维护。以远控雷达物位计为核心的JWrada®解决方案，能够在不接触介质的情况下实现连续液位检测，并通过80GHz雷达技术、蓝牙APP、LCD显示屏和实体按键，为现场运维和远程调试提供高效支持。
对于市政排水、智慧水务、工业污水池、地下调蓄池和泵站前池等应用，计为 JWrada® 雷达物位计不仅是一台液位测量仪表，更是提升排水系统数字化、可视化和智能化管理水平的重要设备。
