城市内涝监测中的雷达液位技术应用分析
随着城市建设规模持续扩大，城市道路下穿通道、地下空间、桥涵结构以及排水管网系统不断复杂化。在强降雨或极端天气条件下，局部区域排水能力不足的问题更容易被放大，从而引发城市内涝、交通受阻以及地下设施运行风险。
城市积水问题不仅影响日常出行，还可能对泵站系统、电力设施、通信设备以及地下空间安全造成连锁影响。因此，构建一套稳定、连续、可远程获取的水位监测体系，已成为现代城市防汛体系与智慧水务建设的重要基础环节。
在这一背景下，JWrada 雷达液位计凭借非接触测量方式、高可靠性信号处理能力以及适应复杂环境的工程特性，在城市内涝监测领域得到了广泛应用。
一、城市内涝监测为何需要雷达液位技术？
城市内涝的形成通常并非单一因素导致，而是多种条件叠加的结果，例如短时强降雨、排水系统负荷过大、管网淤积、低洼地形以及河道顶托等。
传统监测方式如人工巡检、浮球式液位装置或压力式传感器，在部分场景中仍可使用，但在城市复杂环境下往往面临以下问题：
- 易受泥沙、漂浮物影响，导致卡滞或误差
- 长期浸没环境下腐蚀严重，维护频率高
- 地下空间安装条件受限，检修困难
- 数据采集存在间断性，难以形成连续趋势
尤其是在地下通道、雨水井、桥涵底部及泵站集水区域，一旦监测数据出现延迟或不连续，就可能影响调度系统的判断效率，甚至错过最佳排水时机。
相比之下，雷达类液位测量设备采用非接触方式，可在不接触水体的情况下完成测量，有效规避介质污染、腐蚀及机械损耗问题，因此更适用于城市内涝场景。
二、雷达液位测量的基本工作原理
JWrada 雷达液位计基于高频电磁波测距原理运行。
其工作过程如下：
- 设备向水面发射高频雷达信号
- 雷达波在水面发生反射
- 传感器接收回波信号
- 系统计算发射与回波时间差
- 转换为实时液位高度数据
由于整个测量过程无需与介质直接接触，因此不会受到水质、漂浮物、泥沙或化学腐蚀的直接影响。同时，雷达测量具有响应速度快的特点，能够捕捉短时间内水位快速上涨的过程，这对于防汛预警尤为关键。
三、JWrada雷达液位计的核心技术优势
1. 80GHz高频雷达，提高复杂环境识别能力
JWrada 雷达液位计采用80GHz FMCW调频连续波雷达技术，相比传统26GHz或更低频段雷达产品，在信号聚焦能力、空间分辨率以及抗干扰性能方面均有显著提升。80GHz高频电磁波具有波束角更窄、能量集中度更高的特点，使雷达能量能够更精准地指向目标液面区域，从而有效减少发射波在传播过程中受到周边结构反射的影响，提高回波信号的纯净度与可识别性。
在城市内涝监测的实际应用中，安装环境通常具有明显的复杂性与非理想特征。例如地下通道顶部空间受限、桥涵结构存在多层钢筋与混凝土反射界面、雨水井内部空间狭窄且存在多路径回波干扰，而泵站前池或集水井区域则可能同时存在搅拌流、落水冲击以及液面持续波动等复杂工况。在这些场景中，传统低频雷达容易受到侧壁反射、结构散射以及多径信号叠加的影响，导致回波波形复杂、目标识别不稳定甚至出现误判。
80GHz高频雷达由于具有更短波长与更高方向性，可以显著压缩波束扩散范围，使发射能量更集中作用于液面目标区域。同时，其更高的距离分辨率能够更清晰地区分真实液面回波与来自井壁、支架、管道或其他固定结构的干扰回波，从而在复杂安装环境下依然保持稳定、连续的液位测量能力。这种高分辨率特性对于城市防汛系统尤为关键，因为它不仅提升了单点测量精度，更重要的是增强了在动态环境下对真实水位变化的识别能力，使系统能够可靠捕捉短时强降雨引起的快速水位上涨过程，为后续预警与调度提供稳定数据基础。
2. 非接触测量结构，降低维护压力
在城市内涝及排水系统监测场景中，介质环境通常具有高度不确定性和复杂性。雨水中往往夹杂泥沙、油污、树叶、塑料垃圾以及城市径流带来的悬浮物，同时在部分合流制管网或泵站前池中，还可能存在一定程度的污染介质或沉积物堆积。这些因素都会对传统接触式液位测量设备产生持续性影响，例如探头表面附着、测量漂移、机械结构卡滞以及长期腐蚀老化等问题，从而导致设备维护频率显著增加，甚至在极端情况下出现测量失效。
相比之下，JWrada 雷达液位计采用完全非接触式测量结构，设备安装于液面上方，通过电磁波反射实现距离测量，无需与被测介质直接接触。这种结构从根本上避免了水体污染对传感器的直接影响，也消除了机械运动部件在长期运行中的磨损问题，使其在复杂城市排水系统中具备更高的长期稳定性。
尤其是在地下通道、雨水井、城市低洼道路集水点以及泵站集水池等不便频繁维护的场景中，该结构优势更加明显。设备无需定期清理探头，也不需要频繁校准或拆装维护，从而显著降低运维人员的现场工作强度与整体运维成本。同时，这种非接触方式也提高了设备在极端天气条件下的可靠性，使其能够在持续降雨、洪峰期或夜间无人值守状态下长期稳定运行。
3. 强抗干扰能力，适应复杂城市工况
城市内涝监测环境具有典型的“多干扰源叠加”特征，不仅包括水面本身的动态变化，还涉及结构反射、环境气候变化以及电磁干扰等多重因素。例如在地下空间或桥涵结构内部，空间受限导致多重反射路径叠加；在强降雨或大风条件下，水面波动频率增加；而在泵站或城市基础设施密集区域，还可能存在电机设备、电缆系统带来的电磁噪声干扰。这些因素都会对液位信号的稳定采集造成挑战。
在此背景下，JWrada 雷达液位计通过高频雷达信号发射与先进回波识别算法的结合，对接收到的复杂信号进行动态筛选与特征提取，仅保留与真实液面相关的有效回波信号，从而有效抑制来自井壁、支架结构、管道及其他固定障碍物的干扰反射。这种信号处理能力使设备即使在复杂安装环境下，也能够保持稳定的测量输出。
更为重要的是，在城市防汛体系中，数据的连续性与趋势一致性往往比单点精度更为关键。只有在持续、稳定的数据支持下，系统才能准确判断水位变化趋势，例如是否处于快速上涨阶段、是否存在短时间内暴涨风险，以及是否需要提前启动泵站联动或应急排水措施。因此，强抗干扰能力不仅提升了测量精度，更直接关系到城市防汛决策的可靠性与响应速度。
4. 支持远程接入，构建智慧水务体系
随着城市数字化与智慧水务系统的不断发展，单一监测设备已逐步从“数据采集终端”演变为“城市感知网络节点”。JWrada 雷达液位计支持多种工业通信方式，可灵活接入城市物联网平台、水务调度中心、SCADA系统或泵站自动化控制系统，实现水位数据的实时上传、集中管理与历史趋势分析，从而构建完整的城市水务数字化感知体系。
在实际应用部署中，该设备通常布设于城市内涝高风险区域，包括易涝道路低洼点、地下通道入口及内部关键节点、桥涵底部空间、雨水检查井、排水管网关键节点以及泵站前池等位置。通过多点布设，可形成覆盖城市关键排水路径的水位监测网络，实现从点到线再到面的整体感知能力。
当某一监测点水位达到预设阈值时，系统不仅可以触发本地或平台端的报警提示，还可以进一步联动排水泵站启停逻辑、闸门控制系统以及应急调度机制，实现自动化响应。例如在短时强降雨导致水位快速上涨时，系统能够在数据层面提前识别风险趋势，并向管理平台发出预警信号，为调度人员争取宝贵的决策时间。这种“监测—分析—预警—联动”的闭环机制，使城市排水系统从传统的被动响应模式，逐步转向主动预防与智能调度模式。
四、城市内涝典型应用场景
1. 城市低洼道路积水监测
在城市下穿道路或低洼路段部署雷达液位设备，可实时监测路面积水深度。当水位上升至预警阈值时，可自动推送信息至管理平台，用于交通管制与排水调度。

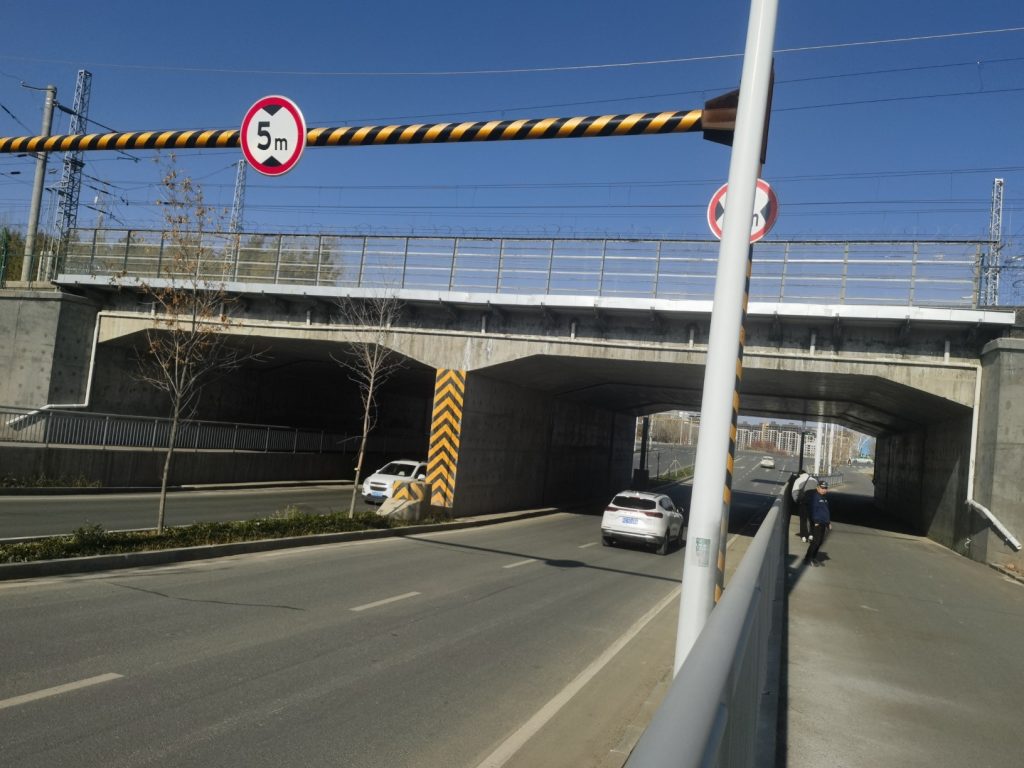

2. 地下通道与桥涵安全监测
地下空间属于内涝高风险区域，一旦短时间降雨集中，积水上升速度较快。通过连续水位监测，可以实现提前预警，减少人工巡查滞后带来的风险，提高人员与车辆安全保障能力。
3. 雨水管网与检查井状态监测
在雨水井及管网节点安装雷达液位设备，可实时反映排水系统运行状态，帮助判断：
- 是否存在淤堵
- 是否发生满管
- 是否出现倒灌
- 排水是否顺畅
这些数据对于城市管网运维具有重要参考价值。
4. 泵站与排水系统调度支持
在泵站前池或排水口安装监测设备，可为泵站启停提供数据依据。当水位持续上升时，系统可辅助判断排水需求，从而优化泵站运行效率，降低能源浪费。
五、从监测到预警：城市防汛能力的提升路径
通过构建基于雷达液位技术的监测网络，城市管理体系可以从传统的“人工巡查+经验判断”，逐步转变为：
数据驱动 + 实时监测 + 自动预警 + 联动调度
系统可持续采集各监测点数据，并形成趋势曲线分析。当某区域水位异常上升时，可自动识别风险并触发预警机制，为指挥决策提供依据。
这不仅提升了响应速度，也为后续城市排水系统优化提供数据支撑。
结语
城市内涝治理的核心，在于“及时发现、准确判断、快速响应”。
以JWrada 雷达液位计为代表的非接触式雷达测量技术，通过高频信号、稳定算法以及远程数据能力，为城市排水监测体系提供了可靠基础。
随着智慧城市与数字水务系统的持续发展，雷达液位监测将逐步成为城市防汛体系中的标准配置，为构建更安全、更高效的城市运行环境提供重要支撑。
