80GHz雷达物位计在IBC吨桶与聚乙烯储罐中的穿透式液位测量应用

　　在化工、医药、食品及水处理等工业领域，塑料储罐（如聚乙烯PE罐、聚丙烯PP罐）及IBC吨桶因采购成本低、耐化学腐蚀性强且具备优异的移动灵活性，被广泛用于各类液体物料的存储与中转。然而，这类容器的结构特性与传统金属储罐存在显著差异，给液位自动化测量带来了一定挑战。

　　针对此类特殊工况，基于80GHz高频雷达技术的计为JWrada®-3x系列与JWrada®-2x系列雷达物位计提供了一种穿透式的液位监测方案。该方案利用高频电磁波的物理特性，实现了对塑料容器内部液位的精准穿透测量。

一、 塑料容器液位测量的行业痛点

　　在实际工业运行中，塑料储罐和IBC吨桶往往缺乏标准的工艺连接口。由于许多化学试剂必须使用塑料容器存储，且IBC吨桶的设计初衷是为了便于叉车搬运和灵活调动，在罐体上开孔安装传统的插入式液位计不仅会破坏容器结构的完整性，导致泄漏风险增加，还会彻底丧失其移动优势。

　　受限于这些物理条件，许多企业目前仍采用人工巡检的方式，通过肉眼观察容器侧面的液位标尺来记录数据。这种方式无法实现连续的液位监测，数据存在滞后性，难以接入DCS或PLC等控制系统，严重制约了生产流程的自动化优化与库存精细化管理。

二、 测量原理：80GHz雷达穿透塑料的物理机制

　　要实现无孔洞的穿透测量，核心在于理解微波雷达与不同材质之间的相互作用机制，其中关键参数为介电常数。

　　介电常数反映了材料在电磁场作用下的极化程度。微波雷达在空间中传播时，遇到介电常数较高的介质（如水、大多数液体）会产生强烈的反射；而遇到介电常数极低的非导电材料时，电磁波大部分能量会直接穿透，仅产生极微弱的表面反射。

　　工业中常用的塑料材质，包括聚乙烯（PE）、聚丙烯（PP）等，其介电常数通常在2.0至3.0之间，属于典型的低介电常数非导电材料。当80GHz高频雷达波照射到塑料罐壁时，塑料层本身的回波能量极其微弱，信号能够无障碍地穿透罐壁，继续向罐内传播，直至接触到介电常数较高的液体表面时才发生有效反射。

　　计为JWrada®-3x系列与JWrada®-2x系列雷达物位计正是基于这一80GHz频段的物理特性进行研发。设备发射的高频电磁波能够直接忽略塑料容器的结构存在，精准获取内部液面的反射信号，从而计算出真实的液位高度。

三、 计为JWrada系列产品的技术适配性

　　针对塑料储罐和IBC吨桶的不同应用场景，计为自动化提供了差异化的80GHz雷达解决方案：

1. JWrada®-3x系列：高精度穿透测量的主力

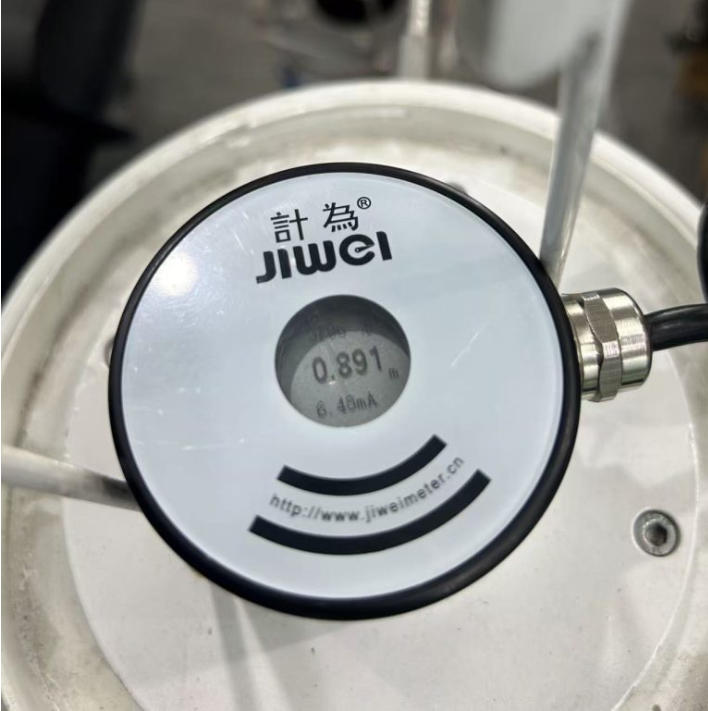

　　该系列采用先进的80GHz FMCW（调频连续波）技术，具备极高的信号带宽和极窄的波束角。在穿透较厚的聚乙烯储罐壁时，仍能保持优异的信号强度。其内置的智能回波算法能够自动过滤掉塑料表面产生的微弱虚假回波，精准锁定内部液位。该系列特别适用于固定式、大容量的塑料反应釜或大型储罐的高精度连续测量。

2. JWrada®-2x系列：紧凑型IBC吨桶测量的优选

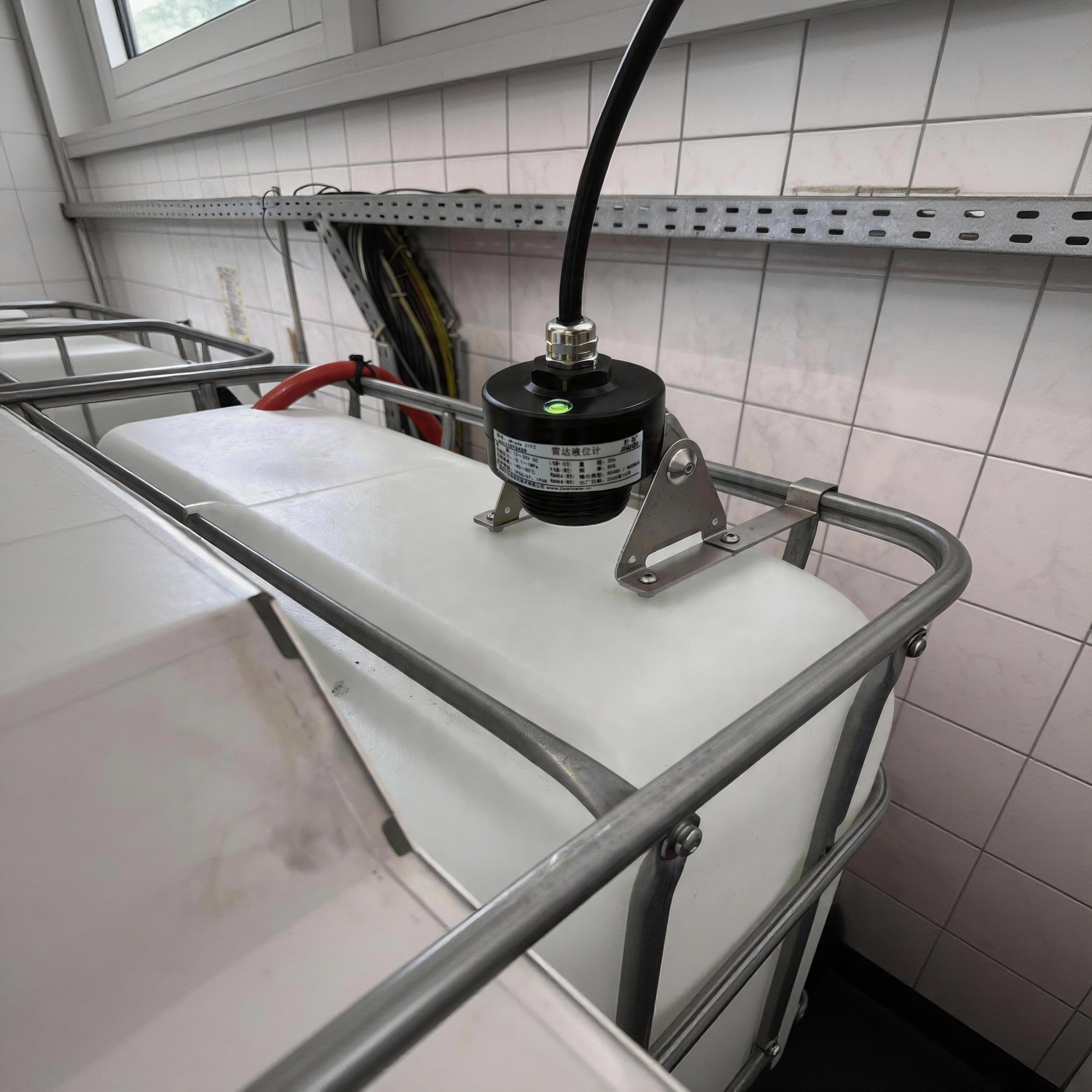

　　针对IBC吨桶空间紧凑、测量量程相对较短的特点，JWrada®-2x系列采用了紧凑型天线设计。它同样具备穿透低介电常数塑料的能力，且体积小巧，便于在密集排列的吨桶上方或支架上进行安装。该系列在保证测量稳定性的同时，有效控制了单点测量的设备成本，非常适合大规模部署的移动容器监测场景。

四、 穿透测量的工程安装规范与注意事项

　　尽管80GHz雷达具备穿透塑料的能力，但在实际现场部署中，安装环境的细节处理直接决定了测量的最终精度。以下是确保测量稳定性的工程规范：

1. 严格的室内应用限制

　　穿透测量方案仅适用于室内环境，必须避免雨雪、露水等自然环境因素的直接干扰。如果塑料罐放置在室外，雨水或积雪附着在罐体顶部表面，由于水的高介电常数，雷达波会直接被罐顶的水层反射，导致无法穿透到罐内，产生严重的测量误差。而在室内环境中，即使塑料罐顶积聚了常规的粉尘或污垢，因其介电常数较低，JWrada®雷达内部的先进电路依然能够确保信号正常穿透，不产生干扰。

2. 探头与曲面罐壁的距离控制

　　传感器的安装位置需要根据罐顶的几何形状进行精确计算。对于具有弧形顶部的塑料储罐或IBC吨桶，雷达探头应安装在距离罐顶曲面最高点约100毫米至200毫米（4至8英寸）的位置。这一空间距离配合罐顶的弧度设计，能够使穿透塑料时产生的极少量表面反射波向两侧偏转，避免直接返回天线干扰测量。

　　对于顶部完全平坦的塑料容器，由于缺乏弧度辅助偏转虚假回波，在安装时需要结合仪表的近场盲区参数进行更精确的间距计算，必要时需通过软件调整虚假回波抑制阈值。

3. 远离金属结构件的电磁干扰

　　虽然塑料本身不产生电磁干扰，但安装时必须确保雷达探头远离罐体周边的金属支架、管道或扶梯。80GHz雷达具有极高的灵敏度，外部金属物体可能被雷达波束的边缘扫射到，从而产生干扰回波。安装时需保证探头垂直向下，且波束范围内无任何金属障碍物。

五、 方案效益

　　通过应用计为JWrada®-3x与JWrada®-2x系列80GHz雷达物位计，工业企业在塑料容器液位管理方面实现了显著的技术升级：

　　首先，实现了真正的非侵入式测量。无需在塑料罐或IBC吨桶上开孔打洞，彻底消除了物料泄漏的风险，保持了容器的原有结构强度和密封性。

　　其次，保留了容器的物流灵活性。在固定式应用中，仪表可安装于上方支架；在需要移动的IBC吨桶应用中，通过合理的空间布局，叉车可以直接将吨桶移出或移入测量位，无需拆卸任何仪表连接，大幅提升了物料流转效率。

　　最后，推动了库存管理的数字化。该方案以较低的实施成本，将原本盲区的手动抄表数据转化为连续的自动化数字信号，为企业的ERP系统或生产控制系统提供了准确的实时物料数据支撑，优化了采购计划与生产调度。

六、总结

　　通过塑料储罐进行液位测量，传统上被认为难以实现，但随着80GHz雷达技术的成熟，这一难题已被有效解决。利用塑料低介电常数的特性，雷达信号能够穿透IBC吨桶和聚乙烯储罐，实现精准测量。

　　无论是高性能的JWrada®-3x系列，还是高性价比的JWrada®-2x系列，均可在该应用中稳定运行，满足不同工业场景需求。

　　对于希望提升自动化水平、减少人工干预并优化生产流程的企业而言，雷达物位计无疑是一种高效、可靠且可持续的解决方案。。
