万向法兰在雷达物位计安装中的应用深度解析
在工业自动化物位测量领域，雷达物位计以其非接触、高精度和强适应性成为了主流选择。然而，雷达波的物理特性决定了其对安装角度有着近乎苛刻的要求。对于计为（Jiwei）旗下的 JWrada-35 这一类高性能雷达物位计而言，如何确保波束精准垂直于料面，是发挥其最大性能的关键。万向法兰（Swivel Mounting Flange）作为一种灵活的机械安装附件，正是解决这一痛点的技术利器。
一、 什么是万向法兰？

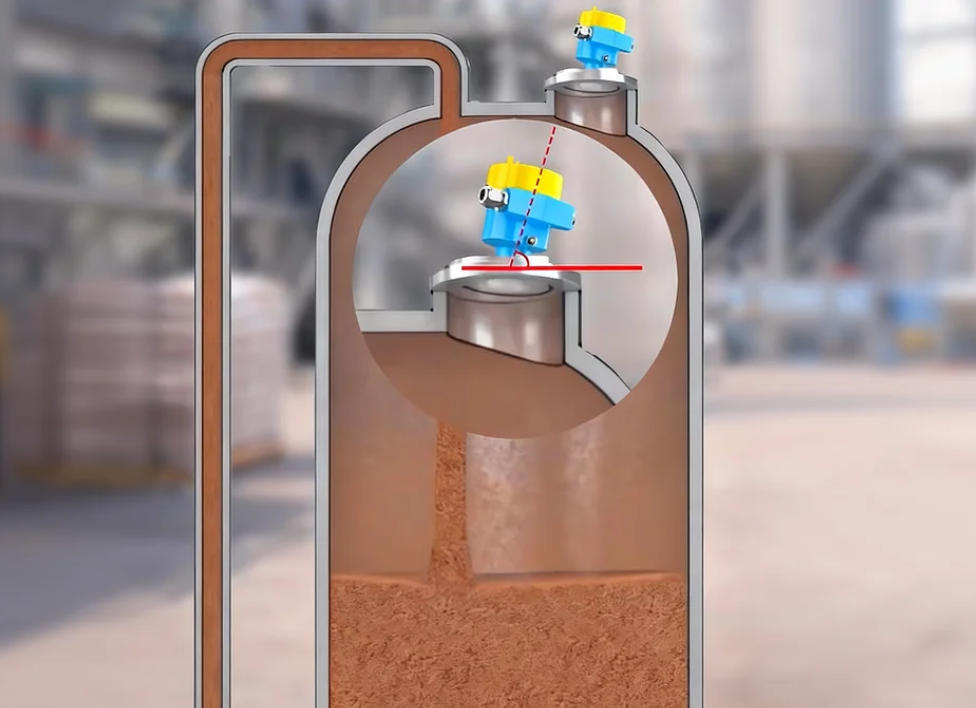

万向法兰，顾名思义，是一种允许在一定角度范围内自由调节安装方向的法兰组件。它通常由上下两部分球形或碗状结构组成，通过螺栓锁紧机构，可以在水平 360° 旋转的基础上，实现垂直方向 15° 或更大的倾斜调整。
对于 JWrada-35 这种采用高频调频连续波（FMCW）技术的雷达，天线发射的微波束需要尽量垂直照射在介质表面，以获得最强的反射回波。万向法兰的存在，赋予了安装人员“二次修正”的能力。
二、 万向法兰的核心优势
1. 补偿料堆角，捕获最佳回波
固体散装物料（如矿粉、谷物、煤炭）在堆放时会形成天然的倾斜角（安息角）。如果雷达物位计垂直安装，电磁波斜射到料面上，反射波会偏离天线接收范围，导致信号衰减甚至失踪。
- 好处： 通过万向法兰调整雷达的角度，使其波束垂直于料堆斜面，能显著增强反射回波的信噪比（SNR），确保测量值的稳定。
2. 规避内部障碍物干扰
罐体内往往存在搅拌器、梯子、横梁或加料口流。雷达波束如果照射到这些固定设施上，会产生强烈的虚假回波。
- 好处： 利用万向法兰微调安装角度，可以让波束“绕过”这些障碍物，避开干扰源，从而省去了复杂的软件映射和虚假回波屏蔽步骤。
3. 修正安装基座的机械误差
在大型料仓或储罐建设中，焊接在顶部的法兰接管（Nozzle）往往难以做到绝对水平。
- 好处： 万向法兰可以弥补土建或焊接工艺的不足，通过物理纠偏，确保仪表处于最理想的工作姿态。
4. 优化大量程测量性能
JWrada-35 具备强大的穿透能力和量程，但在测量深井或超高料仓时，极小的角度偏转都会在底部造成巨大的投影位移。
- 好处： 精准的对准能减少能量散射，提升长距离测量时的准确度。
三、 JWrada-35 与万向法兰的协同作用
计为 JWrada-35 是一款 80GHz 高频雷达，其特点是波束角极小。这一特性既是优势也是挑战：
- 高聚焦性： 80GHz 的频率使得波束非常集中，能量更饱满，受罐壁挂料影响小。
- 对准敏感度： 因为波束窄，一旦对准角度稍有偏差，就可能完全错过有效反射点。
JWrada-35 配置万向法兰的逻辑：
由于 JWrada-35 常用于粉尘弥漫、量程大的复杂固体仓，万向法兰不仅提供了角度调节，还通常集成了吹扫接口。在调节角度的同时，可以接入压缩空气，实时清理天线表面的积尘，确保雷达在极端恶劣环境下依然“目光敏锐”。
四、 适用工况分析
哪些场景下必须或建议配置万向法兰？
1. 固体颗粒/粉末料仓
- 场景： 水泥厂料库、粉煤灰仓、氧化铝粉仓、粮食加工厂。
- 原因： 料面不平整且处于动态变化中，万向法兰可针对料仓进料点和排料点形成的坡度进行优化对准。
2. 带有复杂内件的反应釜
- 场景： 化工、制药行业的搅拌罐。
- 原因： 搅拌叶片和挡板经常位于测量路径边缘，通过倾斜雷达角度，可以最大限度减小这些动态障碍物的干扰。
3. 具有锥形底或异形结构的容器
- 场景： 底部需要精确测量剩余量的锥底仓。
- 原因： 万向法兰可以帮助波束更直接地指向锥底中心，提升低位测量的可靠性。
4. 高温/高粉尘环境
- 场景： 冶金行业的矿槽、焦化厂。
- 原因： 这类工况通常伴随结露或挂料，万向法兰结合吹扫组件，是保证长效运行的标配方案。
五、 安装与调试建议
- 预瞄准： 安装前，应根据料仓的进料位置和自然堆积角，预估最佳照射点。
- 动态调试： 在设备通电状态下，通过监视回波曲线图（Echo Curve），缓慢调节万向法兰的角度，观察回波强度的变化，直到波峰达到最高点。
- 稳固锁紧： 调试完成后，务必将万向法兰的锁紧螺栓均匀对称紧固，防止长期振动导致角度偏移。
- 吹扫配套： 若工况粉尘大，请务必利用法兰上的接口连接吹扫风，建议压力高于罐内压力。
总结
万向法兰不仅仅是一个连接件，它是高频雷达物位计在复杂工况下的“关节”。对于像 JWrada-35 这样追求高精度的 80GHz 雷达，配置万向法兰能够从物理层面消除大部分测量隐患。
如果您面对的是料面崎岖、障碍物多或安装环境简陋的挑战，万向法兰将是确保仪表数据真实、稳定的最后一道保险。
