液氨储罐液位计如何选型？连续液位测量与音叉液位开关联锁要点
液氨广泛应用于化工合成、制冷、化肥、烟气脱硝及精细化工等领域。由于液氨具有毒性、易挥发，并存在一定可燃爆风险，储存工况通常涉及压力、低温或低温与压力同时存在的情况。
因此，液氨储罐液位计选型不能只看量程和精度，还要确认储罐压力、介质温度、防爆区域、过程连接、密封材料以及高低位联锁要求。
对于连续监测与安全保护并存的场合，通常需要将连续液位测量和关键点位报警分开配置，避免单一仪表同时承担过程显示和全部安全联锁功能。
液氨储罐液位测量难在哪里？
液氨储罐的测量难点主要来自压力、温度和介质状态变化。
储罐运行过程中可能存在气液两相、压力波动、液面扰动以及挥发气体。不同测量原理受到的影响也不同。
例如，差压液位测量需要考虑液氨密度变化及气相压力；磁翻板液位计需要匹配浮子密度、压力等级和低温材质；雷达液位计则更关注储罐内部结构、安装接管和测量路径。
相比普通常温液体，液氨液位测量还必须重点考虑泄漏风险。法兰、螺纹、密封垫和仪表过程连接如果不能适应实际温度和压力，长期运行后可能出现密封性能下降。
所以，液氨液位计选型的重点不是单独比较某一种测量原理，而是判断仪表能否适应真实储存条件。
连续液位测量可以采用哪些方式？
液氨储罐连续液位测量可根据储罐类型和工艺条件选择雷达液位计、差压液位变送器、磁翻板液位计或其他适用方案。
雷达液位计

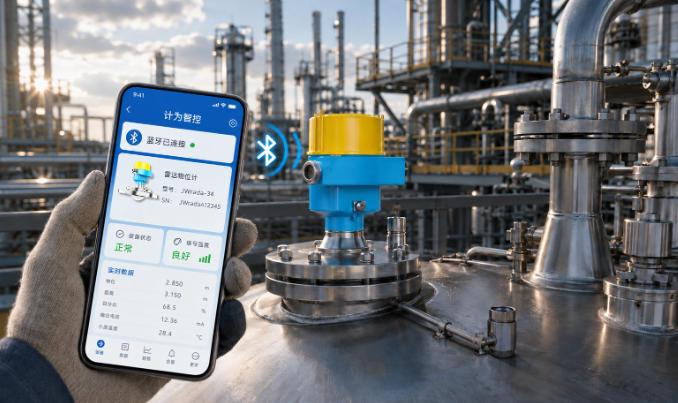

雷达液位计采用非接触测量，可用于部分压力液氨储罐的连续液位监测。由于测量部件不需要长期浸入液氨，可减少接液结构，同时便于连续液位、库存和变化趋势监控。
选型时需要确认实际压力、温度、防爆等级、安装接管尺寸和罐内结构。接管过长、内径不合适或附近存在明显障碍物，都可能影响测量稳定性。
差压液位计
差压液位测量在压力容器中应用较多，但其计算与介质密度有关。液氨温度、压力或组分变化引起密度变化时，需要考虑相应补偿。
如果采用导压管，还应关注低温环境下的冻结、堵塞和伴热问题，避免复杂管路成为新的故障点。
磁翻板液位计
磁翻板液位计适合需要现场直读的液氨储罐或工艺容器。
其选型重点在于浮子是否与液氨实际密度范围匹配，同时确认旁通腔体、法兰、密封和整体压力等级能够满足储罐工况。低温应用时，还需要考虑材料和外部结霜对现场观察及维护的影响。
为什么液氨储罐要设置独立液位开关？
连续液位计适合显示液位变化，但关键安全点通常需要独立的防爆液位开关。
液位过高时，可能造成超装、气相空间不足或影响储罐安全运行；液位过低，则可能导致泵空转、输送中断或后续设备异常。
根据工艺要求，可设置：
- 高位报警；
- 高高位停止进料或执行防超装联锁；
- 低位报警；
- 低低位停泵或设备保护。
其中，高高位和低低位属于关键联锁点时，不宜完全依赖连续液位计的软件设定值。
采用独立点式液位开关，可以让液氨储罐高低位报警与连续测量分开。即使连续液位信号、通信或控制回路出现异常，关键点位仍保留独立检测信号。
音叉液位开关如何用于液氨储罐？
音叉液位开关通过检测叉体在液体覆盖前后的振动状态变化判断液位，可用于液氨储罐高位、高高位、低位和低低位检测。
在防超装控制中，可将高高位音叉液位开关接入PLC、DCS或SIS，根据项目逻辑停止进料、关闭相关阀门或执行报警。
低低位音叉液位开关则可用于泵保护，避免液位过低后设备继续运行。
由于音叉属于接液式检测部件，用于液氨时需要根据实际工况确认：
- 介质温度及最低设计温度；
- 正常压力和设计压力；
- 接液材质；
- 过程连接和密封形式；
- 防爆等级及危险区域；
- 开关输出及安全联锁方式。
对于特殊低温或高压工况，应结合储罐设计条件确认仪表适用范围，而不能只根据“液氨”这一介质名称直接确定型号。
低温对液氨液位计有什么影响？
部分液氨储存工况温度较低，低温会同时影响金属材料、密封件和外部电气部分。
普通密封材料在低温环境下可能出现硬化、收缩或弹性下降，因此过程密封需要根据最低工作温度和设计温度确定。
部分金属材料在低温下韧性也会发生变化，液位仪表的探头、法兰和压力边界材料应满足对应工况要求。
仪表外部还可能出现结霜和冷凝。接线盒、电缆入口和外壳如果长期处于潮湿、结冰环境，也可能增加维护难度。
所以，低温液氨储罐液位计选型不仅要确认介质侧温度，还要考虑仪表外部环境和维护条件。
液氨液位计为什么必须确认防爆配置？
液氨储罐通常位于危险化学品储存或生产区域，仪表防爆配置应按照项目危险区域划分执行。
不能只看仪表名称中有没有“防爆”两个字，还需要核对产品防爆标志、适用区域、气体组别、温度组别以及安装方式是否符合设计要求。
同时，防爆要求并不只涉及液位计本体。
仪表电缆入口、接线盒、屏蔽接地和现场电缆密封也属于整个防爆安装的一部分。即使仪表本身具备相应认证，如果安装方式不符合要求，也会影响整体防爆完整性。
因此，液氨防爆液位计的选型和安装应结合项目电气设计统一确认。
液氨储罐更适合“连续测量＋独立联锁”
对于需要远程监控和安全保护的液氨储罐，可以将两类信号分开。
连续液位计负责液位显示、库存管理、趋势监测和过程控制；音叉液位开关负责高高位防超装、低低位停泵等关键联锁。
这种配置的作用，是让过程测量和安全保护采用不同检测通道。
例如，连续液位值出现异常时，高高位液位开关仍可提供独立的防超装信号；低液位阶段，也可以通过低低位开关直接执行泵保护，而不完全依赖连续液位变送器的模拟量设定。
对于安全要求较高的系统，具体仪表独立性、SIS接入方式和联锁等级，应按照项目安全设计执行。
液氨储罐液位计选型需要提供哪些参数？
进行液氨储罐液位计选型时，建议重点确认：
- 储罐类型、尺寸和有效量程；
- 正常工作压力及设计压力；
- 正常温度及最低设计温度；
- 液氨密度及工况变化范围；
- 过程连接和安装接口；
- 是否需要连续液位远传；
- 危险区域划分及防爆要求；
- 输出信号和PLC、DCS或SIS接口；
- 高位、高高位、低位和低低位控制逻辑；
- 是否需要独立防超装和停泵保护。
如果采用雷达液位计，还应提供安装接管尺寸和罐内结构；采用差压测量时，需要明确密度、压力及导压管条件；配置音叉液位开关时，则应重点确认压力、温度、接液材质和防爆要求。
计为音叉液位开关在液氨储罐中的应用

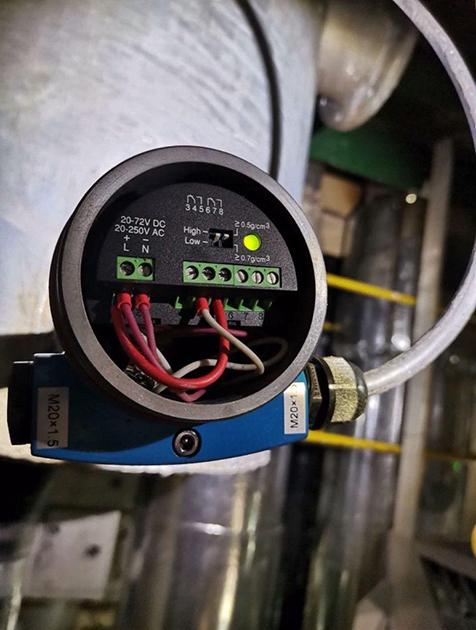

针对液氨储罐高低位报警、防超装和低液位泵保护等需求，计为音叉液位开关可作为独立点式液位检测方案。
音叉通过振动状态变化判断检测位置是否有液体，可输出独立开关量信号，用于高位报警、高高位联锁、低位提示和低低位停泵。
实际应用中，需要根据液氨储罐的压力、温度、防爆区域和过程连接条件确定具体配置，并确认接液部件和密封结构与工况相匹配。
对于同时需要连续液位监测和安全联锁的储罐，可采用连续液位计＋计为音叉液位开关的配置方式。连续仪表负责液位显示和趋势监测，音叉液位开关承担关键高低位保护，使过程测量和安全联锁保持相对独立。
具体仪表压力等级、低温范围、防爆形式和联锁方案，应依据液氨储罐设计条件及项目安全要求确定。
