漂白塔液位测量与点位检测应用案例
——计为JWrada®雷达料位计与Ring-11液位开关实现高温高密度浆料监测
工艺背景

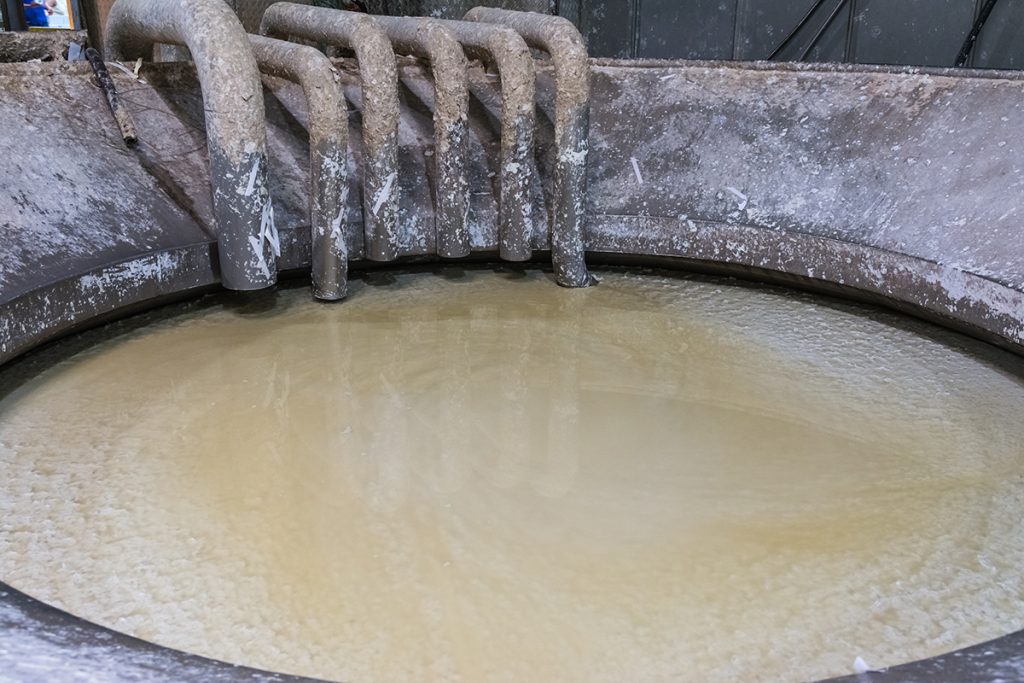

漂白工艺是制浆造纸中决定纸张白度和纸浆质量的关键环节。漂白塔通常高达25米，用于连续处理高纤维含量浆料，通过氧气、臭氧或过氧化氢等化学介质进行漂白。塔内浆料温度可达85～95°C，工艺过程连续进行，塔体从不完全排空。
漂白塔内浆料密度会因批次差异而波动，同时存在大量蒸汽和漂白化学气体。传统接触式液位仪表容易受浆料附着和漂移影响，维护频繁，严重时可能导致工艺停机或安全风险。
为确保漂白塔液位的精准监测和高可靠控制，浙江某大型制浆企业引入了计为自动化（Jiwei Automations）的智能液位监测方案——JWrada®雷达料位计与Ring-11液位开关组合应用，实现连续液位测量与高低位点位检测，保证漂白工艺安全稳定运行。
测量任务与工况数据
- 测量任务：连续液位测量与极限点位检测
- 测量点：漂白塔顶部及中部
- 测量范围：0～25 m
- 介质：漂白浆（高纤维含量浆料）
- 工艺温度：+85 ～ +95 °C
- 工艺压力：常压（0 bar）
- 特殊挑战：浆料密度波动、蒸汽干扰、化学腐蚀及塔体结露
计为解决方案
JWrada®雷达料位计——非接触连续测量
针对漂白塔复杂工况，JWrada®雷达料位计采用80GHz高频雷达技术，波束角小，可在25米量程内实现精确液位跟踪。高频雷达聚焦回波信号，即使浆料密度波动、塔内蒸汽及泡沫干扰严重，也能持续提供稳定液位数据。
核心优势：
- 非接触测量：雷达信号不受浆料附着影响，塔内无需人工清理，维护量大幅下降。
- 抗干扰能力强：自适应信号处理算法可识别有效回波与反射噪声，保证连续测量。
- 维护友好：全密封设计可长期耐受高温蒸汽和漂白化学介质。
- 操作便捷：通过移动端小程序实时查看塔内液位和报警状态，无需登塔，同时可远程调整报警阈值。
- 高精度测量：液位变化误差低至数毫米，为连续漂白工艺提供稳定参考。
- 快速响应：浆料进料或排出速率变化时，仪表能及时更新液位数据，保证生产平稳。
- 历史数据记录：可记录液位曲线和报警事件，支持工艺优化和维护分析。
- 工程适应性强：轻量化设计、灵活安装方式，适应高塔及复杂空间环境。

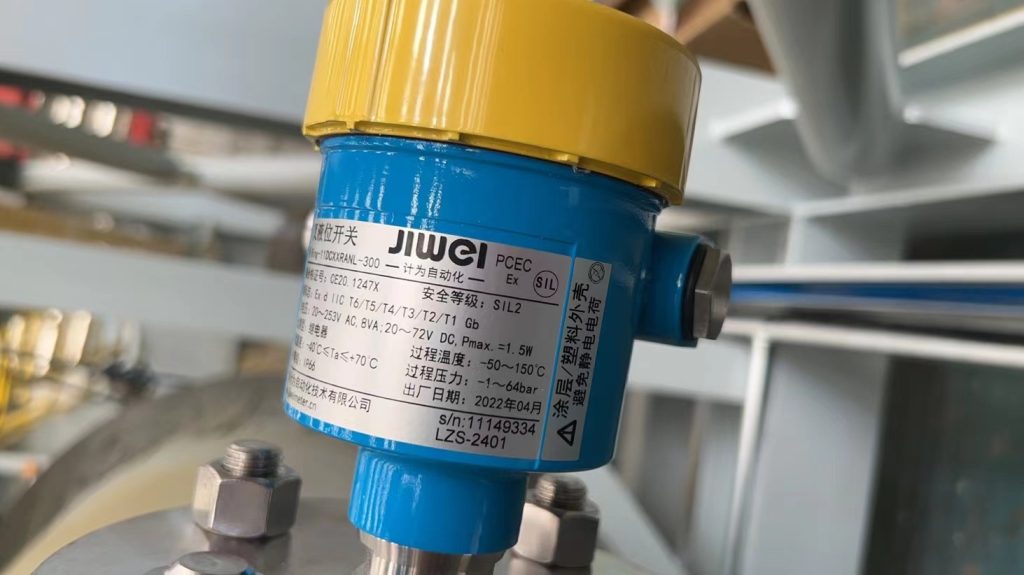

Ring-11液位开关——多功能极限位保护
漂白塔底部浆料通过螺旋输送排出，为防止浆料溢流或空罐，关键位置安装了Ring-11液位开关。Ring-11 拥有四种输出方式（DPDT、SPST、NAMUR、PNP），可与不同控制系统兼容，并具备多项认证（SIL、EAC 等），确保高温、腐蚀及复杂环境下的可靠报警功能。
核心优势：
- 多种输出方式：Ring-11提供DPDT、SPST、NAMUR和PNP四种输出，可灵活接入DCS、PLC及安全系统，满足不同工艺和控制需求。
- 高可靠性：坚固的结构设计使其耐受蒸汽、振动和腐蚀，适应漂白塔连续运行环境。
- 耐化学腐蚀：不锈钢一体化音叉探头可长期承受高温漂白浆及漂白化学介质，保证长期稳定工作。
- 精准可靠：液位检测灵敏，能够快速响应浆料液位变化，提供高低位极限报警，确保生产安全。
- 防粘附设计：音叉设计有效减少浆料附着对信号的影响，避免误动作。
- 免维护：无需频繁调试或标定，现场安装投运方便快捷。
- 操作便捷：通过移动端小程序可实时查看高低位状态，减少人工巡检。
- 工艺适应性强：探头长度及安装位置可根据漂白塔设计灵活调整，满足多种工艺环境需求。
应用效果
近半年运行数据显示，漂白塔液位监测系统稳定可靠。JWrada®雷达料位计连续液位测量与Ring-11液位开关高低位报警协同工作，使漂白工艺顺畅进行，无因信号异常停机。
现场仪表工程师赵工表示：“以前塔内液位仪表总因蒸汽和浆料附着需要频繁清理，现在几乎不用动。通过手机小程序，就能实时查看液位曲线和报警状态，非常直观，也减少了巡检工作量。”
得益于非接触雷达液位计和免维护Ring-11液位开关组合，企业显著降低维护成本，同时提高生产安全性和操作便捷性。
用户收益
JWrada®雷达料位计可连续跟踪漂白塔内浆料液位，配合Ring-11液位开关的高低位报警，确保高温高密度浆料工艺平稳运行，几乎不会出现信号异常停机。非接触式雷达测量和免维护液位开关的组合，大幅减少了人工巡检和塔内清理频次，降低了维护成本。操作人员通过移动端小程序即可实时查看液位曲线和报警状态，无需频繁登塔，极大提升了操作便捷性和工作效率。高低位点位保护能及时提示浆料过满或空罐情况，有效避免溢流和空转带来的安全风险。此外，Ring-11提供四种输出方式，可灵活接入DCS、PLC及安全系统，满足不同工艺控制需求，整体系统运行可靠，操作直观，成为漂白塔液位监测的稳定保障。
总结
该漂白塔液位测量项目的成功实施，不仅提升企业对国产仪表的信任，也验证了JWrada®雷达料位计与Ring-11液位开关组合方案在高温、高密度浆料环境下的可靠性和可维护性。
项目负责人蒋工表示：“随着国内化工及制浆企业对连续监测和自动化控制的需求提升，本土仪表在算法和结构设计上的突破意义重大，不仅能替代进口设备，更有助于形成自主技术体系。”
该案例为漂白塔及类似高温复杂工况液位监测提供了可借鉴的成功经验，也为行业数字化改造和智能制造升级提供了可靠参考。
