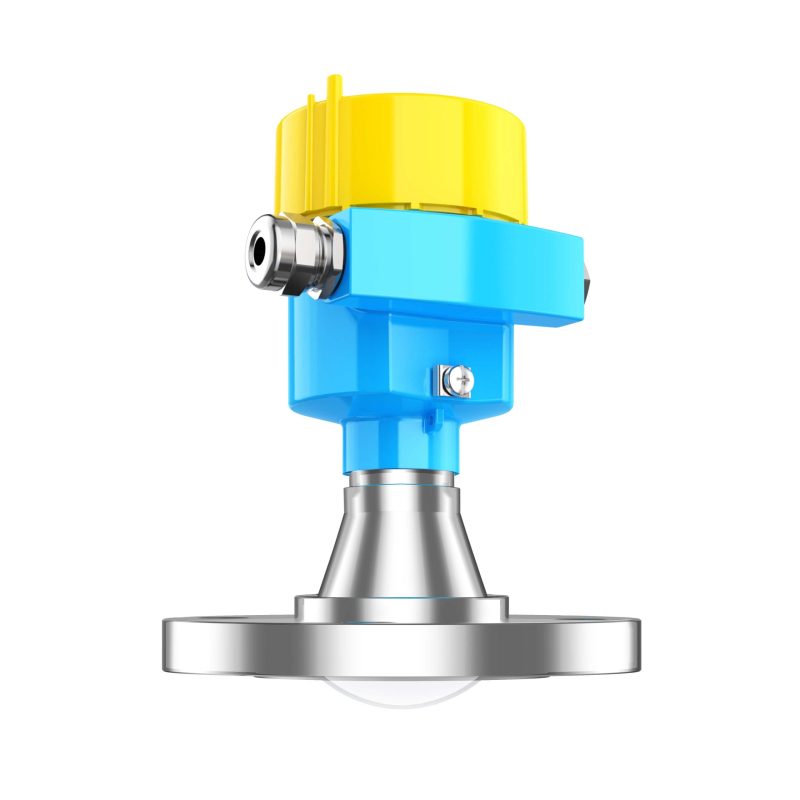

JWrada®-34 雷达物位计配备吹扫系统及万向法兰，专为料位测量及复杂工况应用而设计，发射天线透镜口径达76毫米，最大测量量程可达150米，具备优异的聚焦性能与抗干扰能力。
适用于蒸汽和泡沫环境中的液位测量，以及低介电常数粉末、固体颗粒、扬尘扬灰及蒸汽环境下的料位测量。
- 高精度测量（液位±1毫米，料位误差低于千分之一），最大测量量程可达150米。
- 配备吹扫系统及万向法兰，适用于复杂工况下的料位测量。
- 最高可承受220°C工作温度，适用于高温工况应用。
- 采用蓝牙5.0无线通信技术，支持通过“计为智控®”微信小程序或“JW Tools” APP进行现场调试、参数设置和状态查看，并可通过云平台实现远程调试与远程监控。
- 采用耐腐蚀材料及密封结构设计，并配备PTFE膜片，可应用于强酸、强碱等腐蚀性介质的液位测量。
- 波束角小、能量集中，特别适用于蒸汽、泡沫环境下的液位测量，同时适合低介电常数粉末、固体颗粒及扬尘扬灰、蒸汽环境中的料位测量。

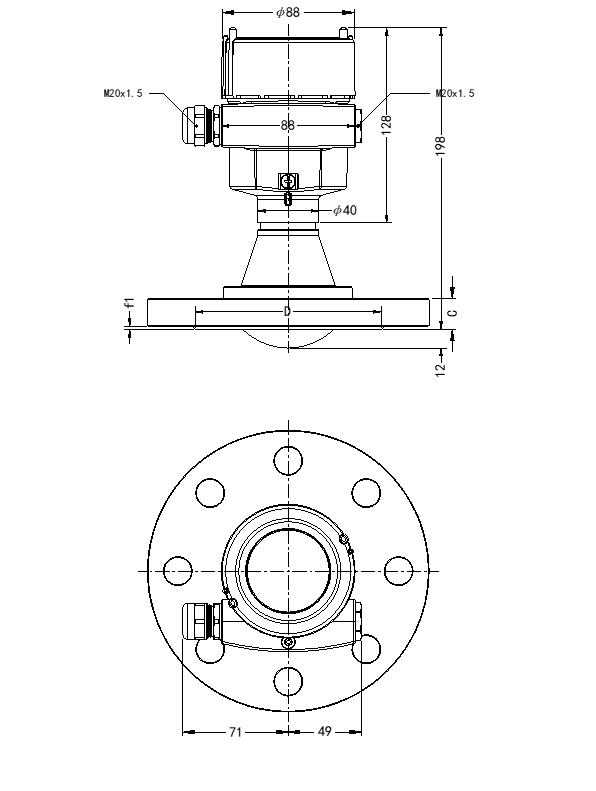

| 特征 | 专为粉尘、蒸汽及复杂工况下的固体料位测量设计。 | |
| 应用 | 严苛工况下的液体及低介电常数粉料、颗粒的料位测量， 耐220℃高温，广泛应用于各类防爆区域的固体料位测量，适用于粉料、颗粒料、块状物料及高粉尘、强干扰工况。 | |
| 测量参数 | 频率 | 80GHz |
| 测量范围 | 150m | |
| 波束角 | ≥3° | |
| 精度 | ±1mm | |
| 材质 | 天线 | 316L+PTFE； 吹扫型：304+PTFE |
| 外壳 | 铝合金、不锈钢 | |
| 安装 | 过程连接 | 法兰、托架、吊架 |
| 电源 | 二线制 四线制 复合输出 | 12～30V DC |
| 信号输出 | 二线制 | 4～20mA/HART |
| 四线制 | RS485/Modbus | |
| 复合输出 | 4～20mA + RS485/Modbus | |
| 蓝牙 | 支持Bluetooth® | |
| 工作环境 | 过程压力 | -0.1～3.0 MPa |
| 过程温度 | -40℃～150℃ -40℃～220℃ | |
| 环境温度 | -40℃～80℃ | |
| 储存温度 | -40℃～80℃ | |
| 安全认证 | 防护等级 | IP66/IP68 (0.2 bar) |
| 防爆认证 | Ex db llC T6 Gb Ex ia llC T6 Ga Ex tb lllC T80℃ Db Ex ia lllC T200 80℃ Da | |
| 电缆 | 电缆入口 | M20×1.5、1/2NPT |
- 低介电常数粉末和固体颗粒、扬尘扬灰和蒸汽环境下料位测量。
- 适合蒸汽和泡沫环境的液位测量。
- 适用于化学合成与石油精炼等高温反应工艺。
- 精准测量热油、溶剂等高温介质液位，抗蒸汽干扰，保障储运安全。
- 适应高压高温环境，如电厂及供热系统锅炉液位、料位测量。
① 量程设定
② 高位调整
③ 低位调整
计算公式：D=测量量程/20
注：D至少为0.2m。
① 基准面
② 容器中央或对称轴
③ 需要调整雷达物位计天线角度，使仪表天线镜头对准介质平面
| 测量距离(米) | 波束角 | 测量区域半径(米) |
| 2 | 6° | 0.1m |
| 5 | 6° | 0.25m |
| 10 | 6° | 0.5m |
| 20 | 6° | 1.0m |
| 30 | 6° | 1.5m |
② 正确: 注意室外安装时应取遮阳措施。
② 正确:安装在罐顶半径的1/2处。
短的管接头与雷达仪表进行螺纹连接时，雷达天线束端需要超出管接头: D>10mm。
1：必须是金属材质，且管内侧光滑。
2：如果管内侧特别粗糙，应该再使用另一根插入的管 (管中之管) 。
3：法兰依照偏振的朝向被焊接在管子上。
4：过渡管的缝隙大小 ≤1 毫米 (如在单个管件上使用一个球阀或中间法兰时)。
5：在整个长度上，直径需要保持一致。
① 雷达传感器
② 对偏振的标记
③ 仪表法兰
④ 传感器基准面至上部管连接件的间距
⑤ 管连接件之间的距离
⑥ 带全通孔的球阀
通过用旋转支架调节倾斜角，合适倾斜角(c)取决于测量距离（b）安装位置（a）。
旋转支架的最大倾斜角约为 10°。
举例：
对于一个 10 m 高的容器，仪表的安装位置应离开容器中央 0.7 m。 可以从表中读取必要的 4° 的倾斜角。
| 距离b(m) | 2° | 4° | 6° | 8° | 10° |
| 4 | 0.1 | 0.3 | 0.4 | 0.6 | 0.7 |
| 6 | 0.2 | 0.4 | 0.6 | 0.8 | 1.1 |
| 8 | 0.3 | 0.6 | 0.8 | 1.1 | 1.4 |
| 10 | 0.3 | 0.7 | 1.1 | 1.4 | 1.8 |
| 15 | 0.5 | 1 | 1.6 | 2.1 | 2.6 |
| 20 | 0.7 | 1.4 | 2.1 | 2.8 | 3.5 |
| 30 | 1 | 2.1 | 3.2 | 4.2 | 5.3 |
注：r = 容器半径
当仪表安装在户外或有潮气的环境中，如遇到下雨或存在冷凝现象时，雨水和冷凝水便会随之往下流，所以在接入电缆之前，请将电缆线弯曲并朝下引，以防止水或潮气进入仪表。
当仪表安装在户外的环境中，如遇炎热且太阳照射时，过高的温度可能导致仪表显示屏花屏情况，长期爆晒容易降低仪表显示屏寿命。建议户外暴晒场景，给仪表安装防晒遮阳罩。
