锅炉汽包（Steam Drum）液位测量案例：Ring-11音叉液位开关 + JWrada雷达液位计在电厂蒸汽系统中的应用

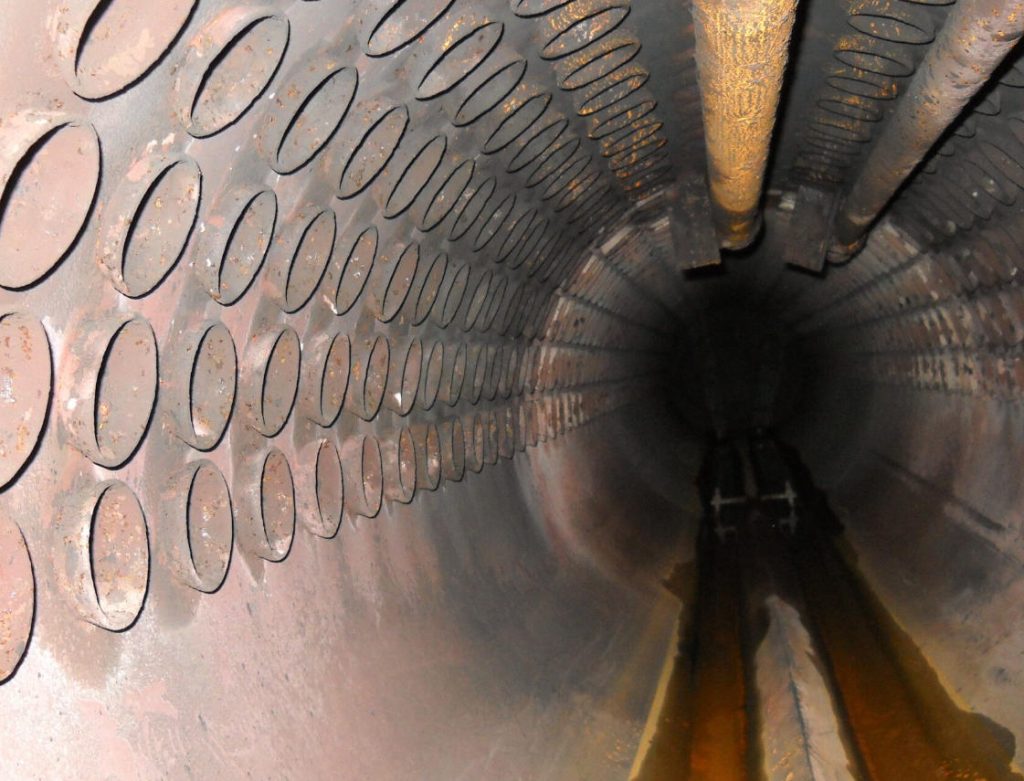

在火力发电厂和大型工业锅炉系统中，锅炉汽包（Boiler Steam Drum / Steam Drum）是蒸汽系统中最关键的设备之一。汽包主要用于实现水与蒸汽的分离、蒸汽品质稳定以及锅炉水循环调节。锅炉燃烧产生的热量将水加热形成汽水混合物，通过上升管进入汽包后，在汽包内部进行分离，蒸汽输送到汽轮机或工艺系统，而水则通过下降管再次进入锅炉循环。
在现代电厂中，不同工艺环节需要不同压力等级的蒸汽来提供工艺热源。蒸汽压力直接决定工艺温度，因此锅炉系统通常在高温、高压工况下运行。在部分大型电厂锅炉中，温度可达到400℃。在这样的极端条件下，汽包水位的稳定控制不仅关系到锅炉效率，更直接关系到整个电厂的安全运行。
如果汽包水位过高，蒸汽中会夹带大量水滴进入蒸汽管道，可能造成汽轮机叶片冲蚀甚至设备损坏；如果水位过低，则可能导致锅炉管束干烧，引发严重安全事故。因此，汽包液位测量与高低液位保护是锅炉控制系统中的核心环节。
锅炉汽包液位测量面临的工况挑战
与普通储罐不同，锅炉汽包液位测量环境极为苛刻，对仪表提出了极高要求。
首先是极端温度与压力条件。汽包内部长期处于高温高压状态，传统液位测量设备在这种环境下容易出现密封老化、结构变形或测量漂移的问题。
其次是蒸汽环境复杂。汽包内部存在大量高温蒸汽、汽水翻腾以及压力波动，这些因素都会对液位测量信号产生干扰。
第三是安全等级要求极高。锅炉系统通常需要多重保护机制，包括连续液位测量和独立的高低液位报警装置，一旦主测量失效，保护系统必须能够立即动作。
因此，在锅炉汽包应用中，理想的液位测量方案通常需要具备以下特点：
- 在高温高压环境下长期稳定运行
- 不受蒸汽和压力波动影响
- 具备可靠的高低液位保护
- 结构简单、维护量低
在越来越多电厂项目中，雷达液位计 + 音叉液位开关的组合方案正逐渐成为主流。
计为解决方案：JWrada雷达液位计 + Ring-11音叉液位开关
针对锅炉汽包复杂的工况环境，Shenzhen Jiwei Automations Ltd（计为自动化）提供了一套成熟可靠的液位测量解决方案：JWrada雷达液位计用于连续液位测量＋Ring-11音叉液位开关用于高低液位安全保护。这种组合方案不仅能够实现精确液位监测，同时还能构建可靠的安全联锁系统。
JWrada雷达液位计：稳定的连续液位监测
在锅炉汽包应用中，连续液位测量主要用于锅炉给水自动控制系统。控制系统需要实时获取液位变化数据，并调节给水阀门，从而维持稳定的水位。
计为 JWrada 系列雷达液位计采用高频雷达技术，通过发射电磁波并接收液面反射信号来计算液位高度。与传统差压式液位测量相比，雷达液位计具有明显优势。
首先，雷达测量不依赖介质密度。在汽包内部，水的密度会随着温度和压力变化而变化，而雷达测量仅依赖电磁波反射，因此不会出现密度补偿误差。
其次，雷达液位计抗蒸汽干扰能力强。高频雷达波束集中、信号稳定，即使在蒸汽浓度较高的环境下仍然能够保持稳定回波。
此外，JWrada雷达液位计具有安装简便、维护量低的特点，可直接安装在汽包顶部测量接口，通过简单的参数设置即可投入运行。
值得一提的是，JWrada雷达物位计的软件系统完全由计为自主研发。该系统不仅支持参数设置、回波曲线分析和故障诊断，还支持软件固件升级，使仪表能够根据不同工况进行持续优化。
在实际工程应用中，工程师还可以通过云服务器远程调试平台查看仪表回波曲线和EFT信号，对测量参数进行分析与优化。即使在复杂蒸汽环境下，也能够通过软件算法调整和信号过滤，确保液位测量长期稳定可靠。
在锅炉控制系统中，JWrada雷达液位计持续输出稳定的液位信号，为锅炉给水自动控制系统提供可靠的数据支持，从而保证汽包水位始终处于安全运行范围。
Ring-11音叉液位开关：可靠的安全保护
在锅炉系统中，仅有连续液位测量还远远不够。为了避免极端情况下液位失控，电厂通常会配置独立的高液位和低液位保护装置。
计为 Ring-11音叉液位开关正是为这种关键保护场景设计。
Ring-11采用振动音叉检测原理，当液体接触音叉时，振动频率发生变化，仪表立即输出开关信号。该检测方式具有以下特点：
首先是响应速度快。音叉振动变化可在瞬间检测到液位状态变化。
其次是不受介质电导率、泡沫或气泡影响。即使在汽水翻腾的环境中，仍能保持稳定动作。
第三是结构坚固可靠。Ring-11采用工业级设计，可长期在高温环境下稳定运行。
在锅炉汽包系统中，通常会安装两台Ring-11音叉液位开关，分别用于：
- 高液位报警（High Level Alarm）
- 低液位保护（Low Level Trip）
一旦液位达到危险范围，系统会立即触发报警或联锁停炉，从而避免严重事故发生。
实际应用案例：华东大型电厂锅炉系统
在华东地区某大型燃煤电厂项目中，工程团队在锅炉汽包液位测量方案中采用了JWrada雷达液位计 + Ring-11音叉液位开关组合方案。
该电厂锅炉汽包运行工况如下：
- 工作温度：约350℃
- 蒸汽环境：高湿蒸汽
- 测量需求：连续液位监测 + 高低液位保护
在项目实施过程中，工程师在汽包顶部安装了一台 JWrada雷达液位计用于连续液位测量，同时在汽包侧面安装两台 Ring-11音叉液位开关，分别作为高液位和低液位保护。
系统投运后，JWrada雷达液位计能够持续输出稳定的液位信号，为锅炉给水调节系统提供实时数据支持。而Ring-11音叉液位开关则作为独立保护层，确保在极端情况下仍能迅速触发安全联锁。
经过长时间运行验证，该系统在高温蒸汽环境下依然保持稳定运行，液位测量数据可靠，未出现误报警或误动作现象。
电厂维护人员反馈，与传统差压液位计相比，该方案不仅测量稳定，而且维护工作量明显减少，系统整体运行可靠性得到显著提升。
结语
在电厂锅炉系统中，汽包液位测量是确保锅炉安全运行的关键环节。面对高温、高压和蒸汽环境等复杂工况，传统液位测量方式往往难以长期稳定运行。
通过将 JWrada雷达液位计的连续测量能力 与 Ring-11音叉液位开关的安全保护功能相结合，计为自动化为锅炉汽包提供了一套稳定可靠的液位测量解决方案。这一方案不仅能够实现精确液位监控，还能构建多层安全保护机制，为电厂锅炉系统的长期安全运行提供强有力保障。
随着工业自动化水平不断提升，雷达液位计与音叉液位开关的组合应用正在成为越来越多电厂和能源项目的标准配置。
