细长管道液位不好测？计为的雷达液位计方案给出了答案
在工业自动化测量领域，液位测量看似是一个成熟应用，但一旦进入细长管道场景，问题就会迅速变得复杂。尤其是当管道直径极小、长度达到十几米甚至更长时，传统测量方式往往难以兼顾稳定性与可靠性，现场应用频频出现误判、漂移甚至失效。
在这一类应用中，普通测量手段已经难以胜任，而雷达液位计凭借其非接触测量、抗环境干扰能力强等特点，逐渐成为更具潜力的解决方案。然而，标准雷达液位计在细长管道中的应用同样面临挑战，并非简单安装即可稳定运行。
正是基于这一典型痛点，深圳计为自动化针对细长管道液位测量展开专项研发，对雷达液位计的发射结构、信号处理及算法逻辑进行系统优化，构建了一套适用于复杂结构的测量方案，并通过系统化测试验证其在不同量程及干扰条件下的实际表现。
本文将从应用难点、技术路径及验证结果三个层面，深入解析这套雷达液位计方案为何能够在细长管道中实现稳定测量。
一、为什么细长管道液位“难测”？
与常规储罐或开阔容器不同，细长管道在结构上具有天然劣势，这些因素会直接放大雷达液位计的测量难度：
1. 空间狭窄，雷达信号易失真
极小的管径意味着雷达液位计发射的电磁波传播空间极为有限。信号在传播过程中频繁与管壁发生反射，形成大量杂散回波，使真实液位信号被淹没或扭曲。
2. 距离长，回波衰减明显
当测量距离达到10米以上甚至接近20米时，雷达液位计的回波信号在传播过程中持续衰减，远端信号变弱，导致识别难度显著提升。
3. 多径反射严重
在细长结构中，雷达信号不仅沿主路径传播，还会在管壁之间反复反射，形成多路径回波。这些信号叠加后，极易造成虚假液位判断。
4. 内部结构干扰
在实际工况中，焊缝、支撑件、沉积物或异物都会对雷达液位计的回波信号产生干扰，如果系统无法有效识别，将直接影响测量可靠性。
正是这些因素叠加，使得细长管道成为雷达液位计应用中的高难度场景。
二、计为雷达液位计方案的核心思路
针对上述挑战，计为研发团队并没有单纯依赖硬件提升，而是围绕雷达液位计的系统级优化，从“信号可控 + 回波可识别 + 结果可修正”三个层面构建整体方案。
1. 定向信号控制设计
通过优化雷达液位计的天线结构与发射角度，使电磁波在狭小管道内尽可能沿轴向传播，减少与管壁的非必要反射，从源头降低干扰信号比例。
2. 多回波识别机制
区别于传统雷达液位计简单读取最强回波的方式，该方案通过算法对回波进行精细化处理：
- 主回波识别
- 中途反射过滤
- 多径信号抑制
- 异常回波剔除
从而确保雷达液位计最终锁定的是真实液位，而非中途干扰信号。
3. 动态补偿算法
针对不同测量距离、安装条件及环境变化，系统对雷达液位计的回波信号进行动态补偿，包括：
- 信号衰减修正
- 距离误差补偿
- 安装偏差修正
从而保证在不同工况下依然输出稳定结果。
三、从中等距离到长距离的连续验证
为了验证该雷达液位计方案的实际可行性，研发团队进行了系统化测试，覆盖不同长度及复杂工况。
1. 中等长度管道验证

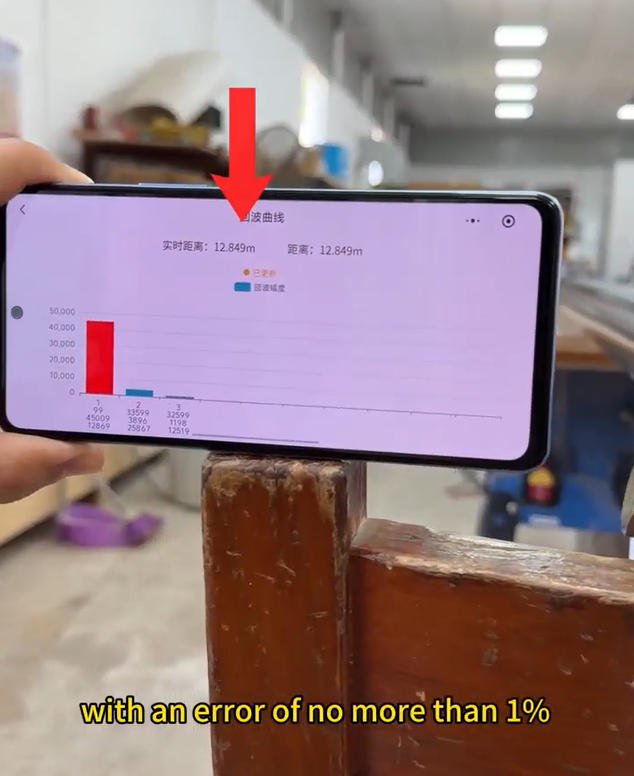

在约12米长度的φ57mm细长管道中，雷达液位计首先完成基础测量验证。
测试结果表明：
- 雷达液位计输出稳定
- 液位识别清晰
- 测量误差控制在较低范围
说明系统在典型工况下具备良好的基础性能。
2. 引入干扰后的表现

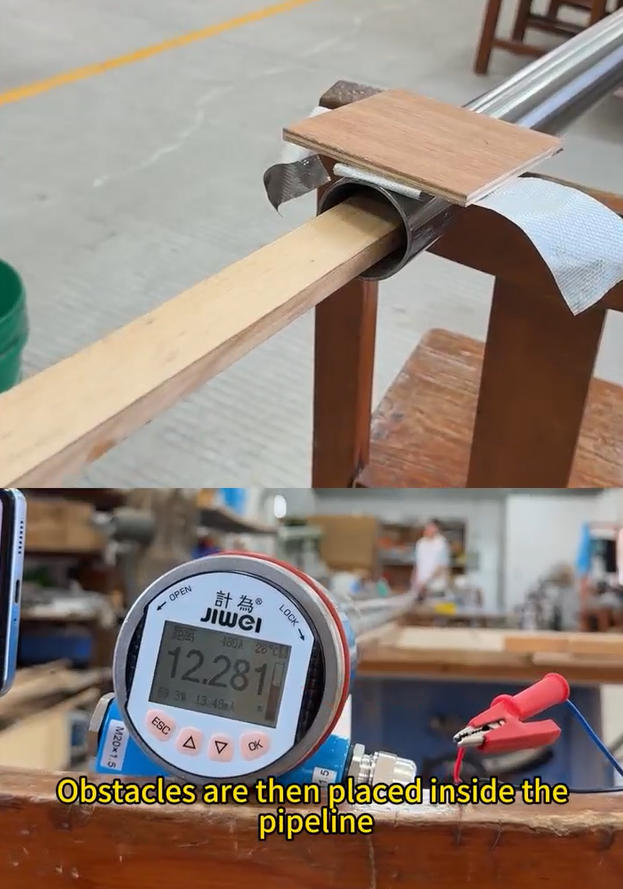

在同一管道内引入障碍物，模拟真实工况中的复杂结构。
结果显示：
- 雷达液位计能够识别中途反射信号
- 测量结果未发生明显漂移
- 输出数据连续稳定
这一表现说明，该雷达液位计方案具备实际应用所需的抗干扰能力。
3. 长距离场景验证

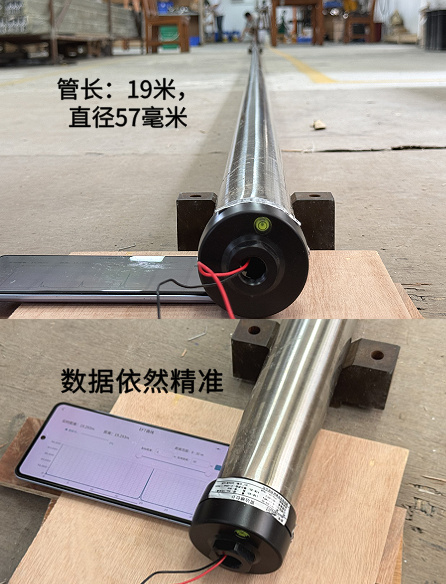

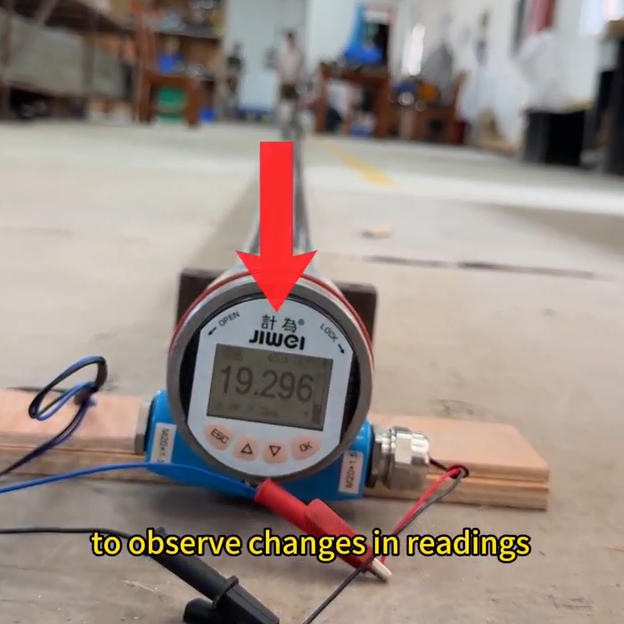

随后测试扩展至约19米管道，对雷达液位计进行更高难度验证。
在这一条件下：
- 信号衰减更明显
- 回波环境更复杂
- 干扰因素更多
但测试结果显示，雷达液位计依然能够稳定识别液位，体现出良好的长距离适应能力。
4. 长距离+干扰复合验证
在长距离条件下再次引入障碍物，形成复杂工况叠加测试。
最终结果表明：
- 雷达液位计未出现误判
- 测量逻辑保持稳定
- 输出结果具备一致性
这一验证说明，该方案不仅适用于单一条件，而是具备面向复杂工业环境的工程能力。
四、这套雷达液位计方案的工程价值
从研发验证结果来看，该方案在实际应用中具备明确优势：
1. 专为细长管道优化
针对φ57mm细径结构进行专门设计，解决狭长空间测量难题。
2. 支持长距离稳定测量
在十几米量级范围内保持可靠输出，满足多数工业需求。
3. 抗干扰能力突出
即使存在内部结构或障碍物，雷达液位计依然能够稳定工作。
4. 降低调试与维护成本
无需复杂人工校准，提高现场部署效率。
五、从“能用”到“可靠用”的关键一步
在工业测量领域，雷达液位计并不缺“能测”的方案，真正稀缺的是在复杂工况下依然稳定可靠的方案。
细长管道液位测量的难点，本质上是空间限制、信号干扰与结构复杂性的叠加。只有当雷达液位计能够同时应对这些因素，才能真正实现工程应用价值。
计为此次研发工作的核心意义，不在于单一性能指标的提升，而在于推动雷达液位计从“可用”走向“可靠可用”。
结语
细长管道液位不好测，一直是行业共识。但随着雷达液位计技术的不断优化，这一问题正在被逐步解决。
当一套方案能够在不同长度、不同干扰条件下持续输出稳定结果时，复杂场景就不再是限制，而是可以被标准化解决的应用对象。
对于工业自动化而言，这样的突破，才是真正具有价值的技术进步。
