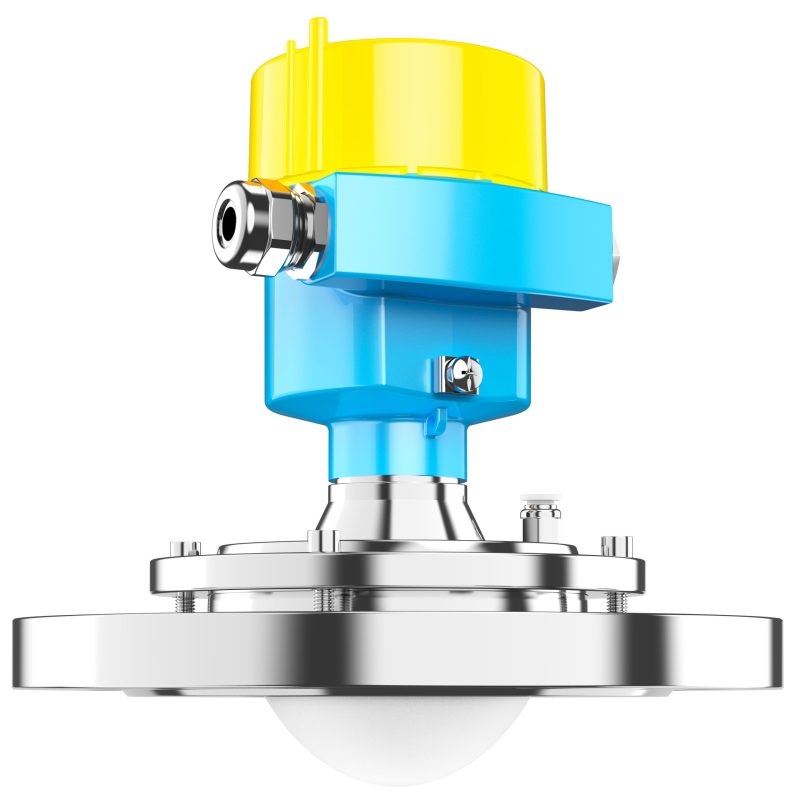

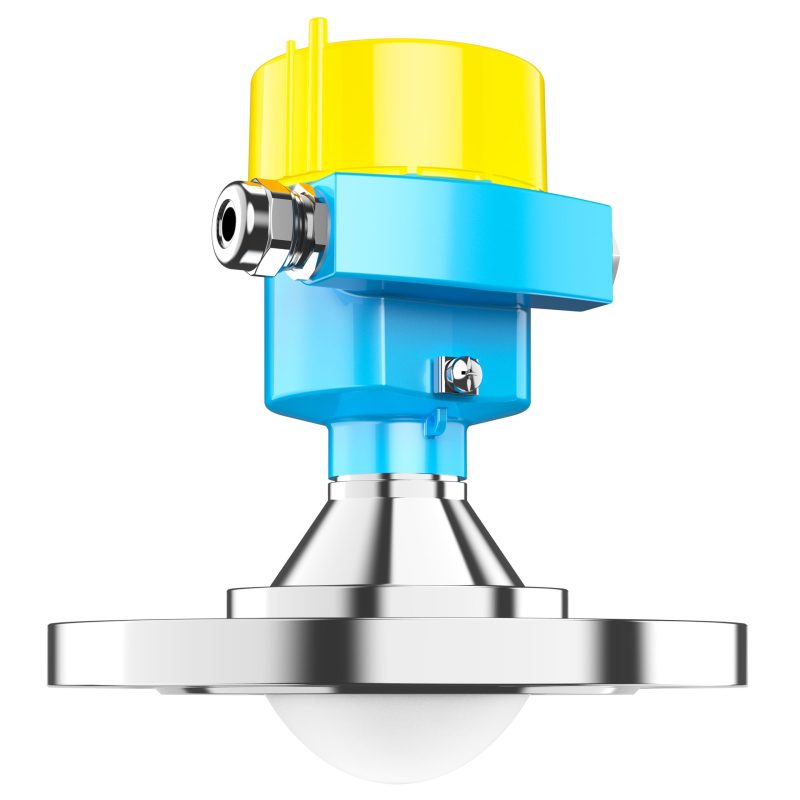

JWrada®-35 雷达物位计专为腐蚀性液体及复杂工况下的液位测量设计，76毫米透镜天线，最大测量量程可达150米。
设备可长期稳定运行于220℃高温环境，并适用于蒸汽、粉尘等恶劣工况。采用隔爆、粉尘隔爆及粉尘本安防爆设计。 结合专业防腐及耐腐蚀密封结构，JWrada®-35不仅适用于石化、化工等易燃易爆及强酸强碱腐蚀性场所的液位测量，也适用于低介电常数粉末、固体颗粒、扬尘扬灰及蒸汽环境下的料位测量，同时可在蒸汽和泡沫环境下进行液位测量。
雷达物位计通过天线发射调频连续、频率线性增加的高频（80G）电磁波信号，并接收遇到物料表面后反射回来的该电磁波信号，该周期性发射的调频连续电磁波（FMCW）与其反射回波混频后产生中频信号，分析计算由该中频信号通过快速傅里叶变换（FFT）后的频谱，间接测量出信号的飞行时间（TDR），结合光速计算出雷达物位计天线与物料表面的距离，从而精确判断物位高度。
- 精确测量，精度±1毫米，料位误差低于千分之一，测量范围可达150米。
- 采用耐腐蚀材料和密封设计，并配备PTFE膜片，适用于强酸、强碱及其他腐蚀性介质。
- 波束集中、能量稳定，既适用于高温、高压和强腐蚀环境，也适合低介电常数粉末、固体颗粒、扬尘及蒸汽环境下的料位测量，同时可用于蒸汽和泡沫环境下的液位测量。
- 搭载蓝牙5.0智能通信模块，构建“现场无线调试 + 云端远程管理”的数字化运维模式。用户可通过“计为智控®”微信小程序或“JW Tools” APP进行便捷配置与监控，并借助云数据网络实现跨区域远程调试、设备诊断及状态追踪。
| 特征 | 带有塑封天线的法兰式80GHz高频雷达液位计，适用于高压、腐蚀性介质及严苛工况下的液位测量。 | |
| 应用 | 不仅适合高温、高压、强腐蚀环境，也特别适合低介电常数粉末和固体颗粒、扬尘扬灰和蒸汽环境下料位测量，和带蒸汽和泡沫环境下的液位测量。 | |
| 测量参数 | 频率 | 80GHz |
| 测量范围 | 150m | |
| 波束角 | ≥3° | |
| 精度 | ±1mm | |
| 材质 | 天线 | 316L+PTFE |
| 外壳 | 铝合金、不锈钢 | |
| 安装 | 过程连接 | 法兰、托架、吊架 |
| 电源 | 二线制 四线制 复合输出 | 12～30V DC |
| 信号输出 | 二线制 | 4～20mA/HART |
| 四线制 | RS485/Modbus | |
| 复合输出 | 4～20mA + RS485/Modbus | |
| 蓝牙 | 支持Bluetooth® | |
| 工作环境 | 过程压力 | -0.1～4.0 MPa |
| 过程温度 | -40℃～150℃ -40℃～220℃ | |
| 环境温度 | -40℃～80℃ | |
| 储存温度 | -40℃～80℃ | |
| 安全认证 | 防护等级 | IP66/IP68 (0.2 bar) |
| 防爆认证 | Ex db llC T6 Gb Ex ia llC T6 Ga Ex tb lllC T80℃ Db Ex ia lllC T200 80℃ Da | |
| 电缆 | 电缆入口 | M20×1.5、1/2NPT |
- 沥青储罐、重油储罐液位测量。强酸、强碱及腐蚀性液体储罐，如盐酸、硫酸、液碱、次氯酸钠等介质液位监测。
- 石油化工高压储罐、缓冲罐、分离罐等密闭压力容器液位测量。
- 适应高压高温环境，如电厂及供热系统锅炉液位、料位测量。
- 监测废酸、废碱等危险废液储罐液位。

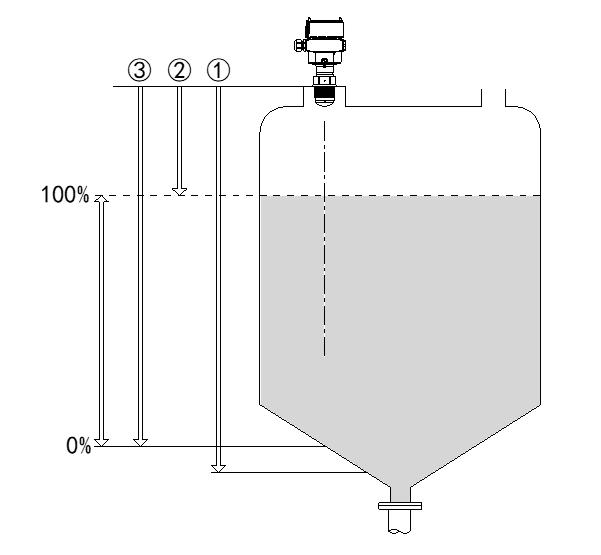

① 量程设定
② 高位调整
③ 低位调整
计算公式：D=测量量程/20
注：D至少为0.2m。

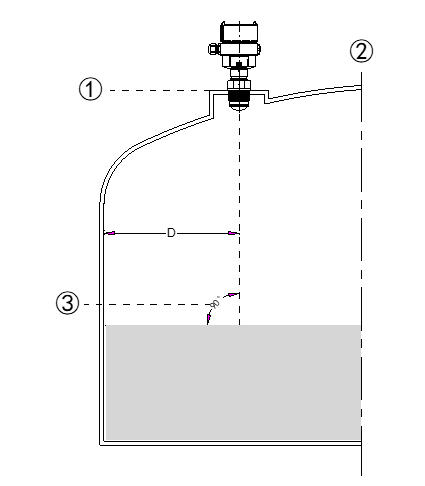

① 基准面
② 容器中央或对称轴

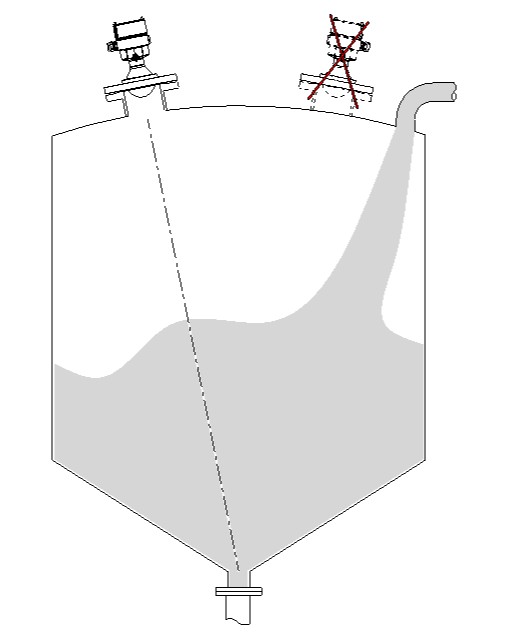

③ 需要调整雷达物位计天线角度，使仪表天线镜头对准介质平面
| 测量距离(米) | 波束角 | 测量区域半径(米) |
| 2 | 6° | 0.1m |
| 5 | 6° | 0.25m |
| 10 | 6° | 0.5m |
| 20 | 6° | 1.0m |
| 30 | 6° | 1.5m |

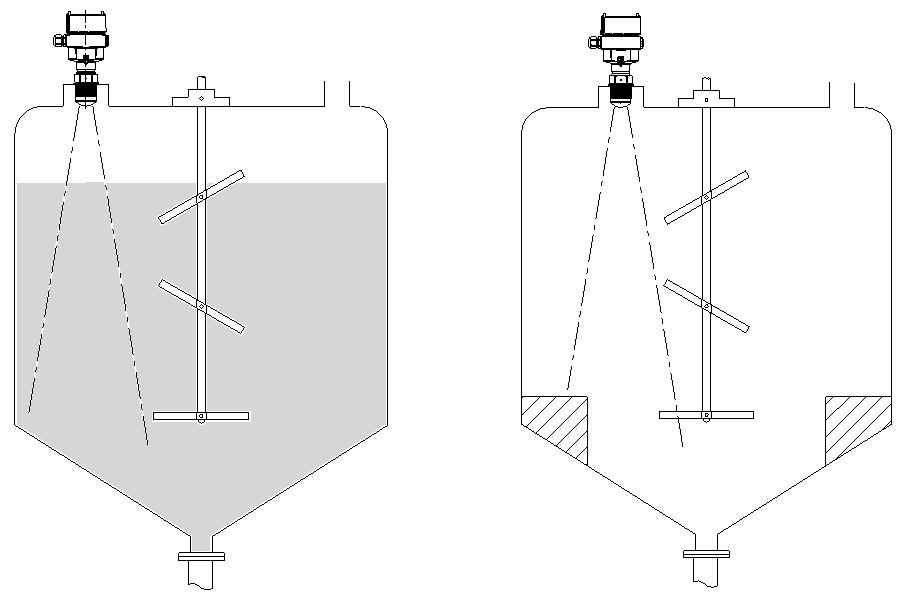

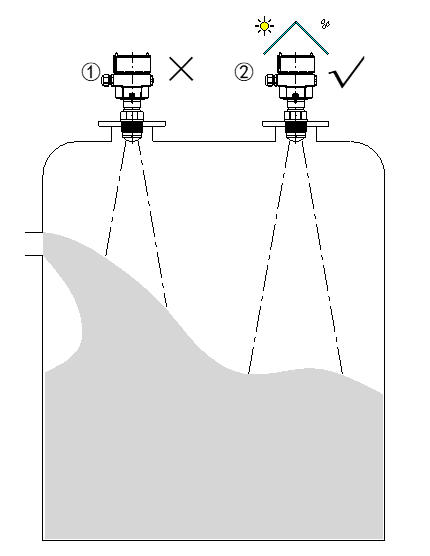

② 正确: 注意室外安装时应取遮阳措施。

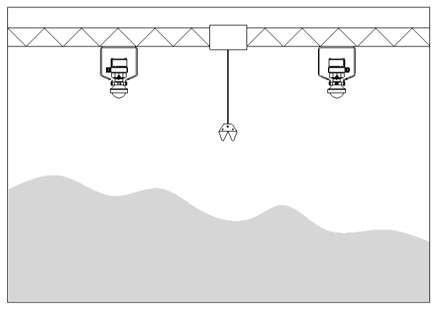

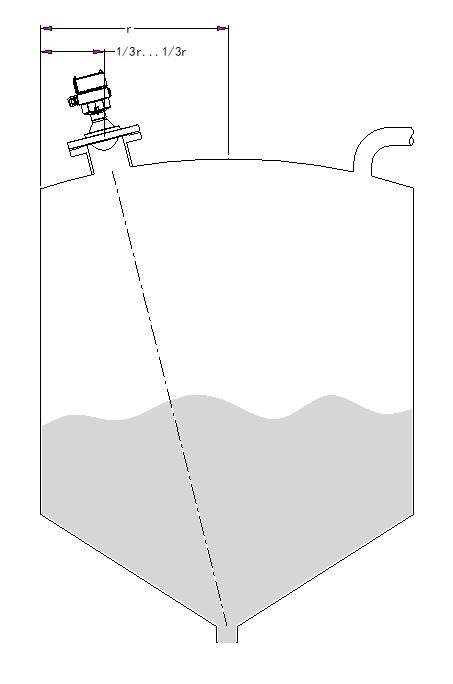

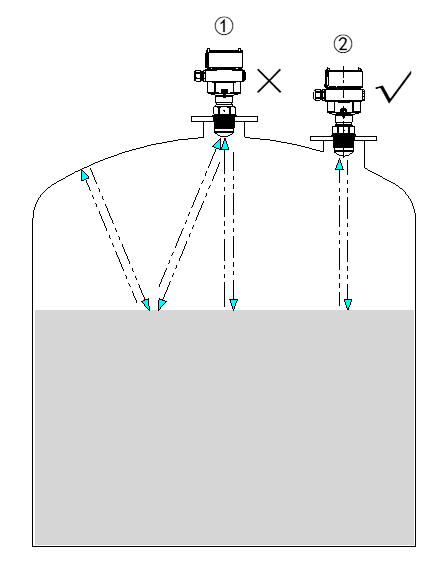

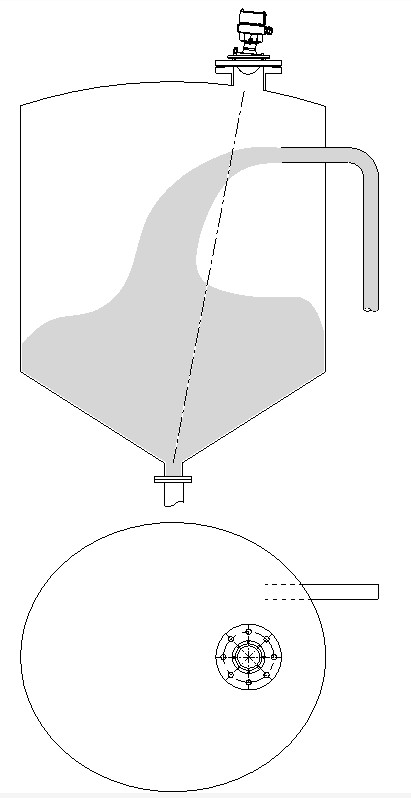

② 正确:安装在罐顶半径的1/2处。

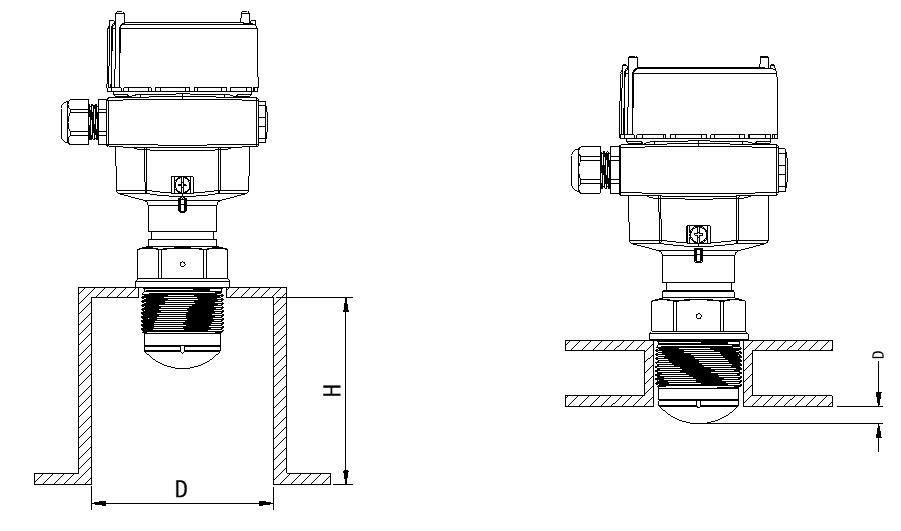

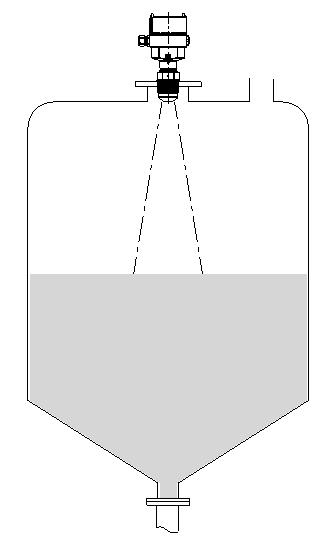

短的管接头与雷达仪表进行螺纹连接时，雷达天线束端需要超出管接头: D>10mm。
1：必须是金属材质，且管内侧光滑。
2：如果管内侧特别粗糙，应该再使用另一根插入的管 (管中之管) 。
3：法兰依照偏振的朝向被焊接在管子上。
4：过渡管的缝隙大小 ≤1 毫米 (如在单个管件上使用一个球阀或中间法兰时)。
5：在整个长度上，直径需要保持一致。

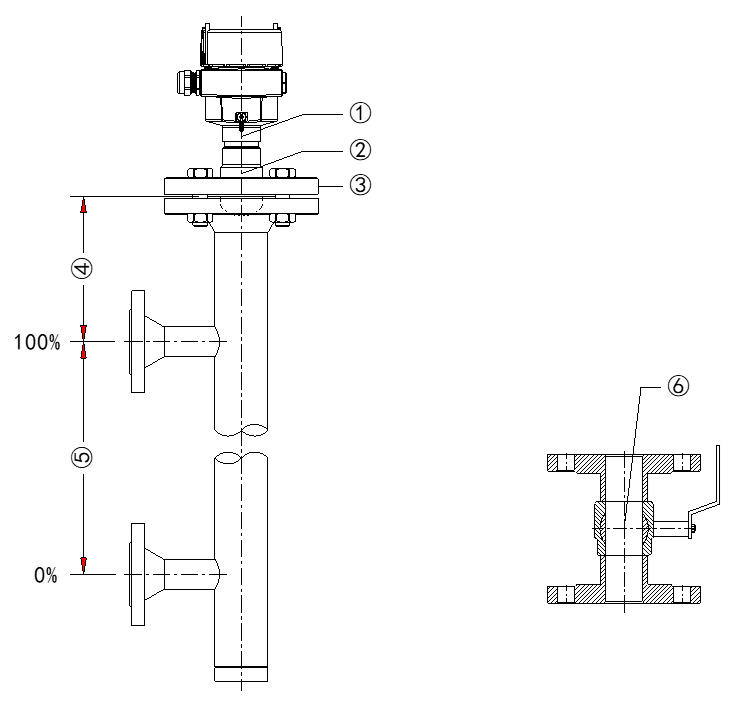

① 雷达传感器
② 对偏振的标记
③ 仪表法兰
④ 传感器基准面至上部管连接件的间距
⑤ 管连接件之间的距离
⑥ 带全通孔的球阀

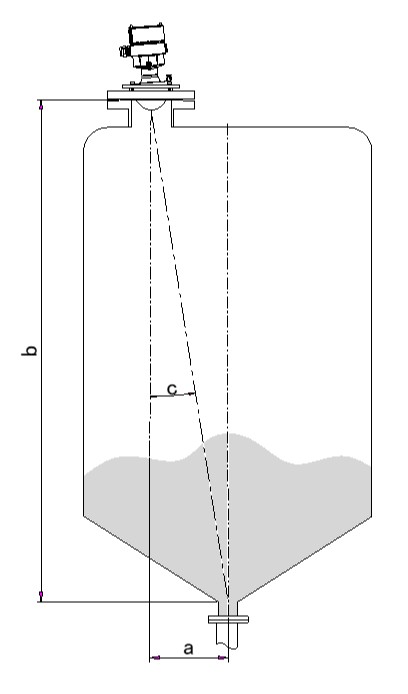

通过用旋转支架调节倾斜角，合适倾斜角(c)取决于测量距离（b）安装位置（a）。
旋转支架的最大倾斜角约为 10°。
举例：
对于一个 10 m 高的容器，仪表的安装位置应离开容器中央 0.7 m。 可以从表中读取必要的 4° 的倾斜角。
| 距离b(m) | 2° | 4° | 6° | 8° | 10° |
| 4 | 0.1 | 0.3 | 0.4 | 0.6 | 0.7 |
| 6 | 0.2 | 0.4 | 0.6 | 0.8 | 1.1 |
| 8 | 0.3 | 0.6 | 0.8 | 1.1 | 1.4 |
| 10 | 0.3 | 0.7 | 1.1 | 1.4 | 1.8 |
| 15 | 0.5 | 1 | 1.6 | 2.1 | 2.6 |
| 20 | 0.7 | 1.4 | 2.1 | 2.8 | 3.5 |
| 30 | 1 | 2.1 | 3.2 | 4.2 | 5.3 |
注：r = 容器半径

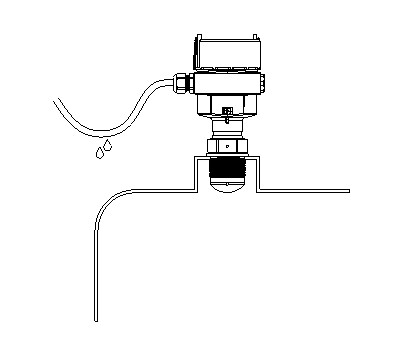

当仪表安装在户外或有潮气的环境中，如遇到下雨或存在冷凝现象时，雨水和冷凝水便会随之往下流，所以在接入电缆之前，请将电缆线弯曲并朝下引，以防止水或潮气进入仪表。

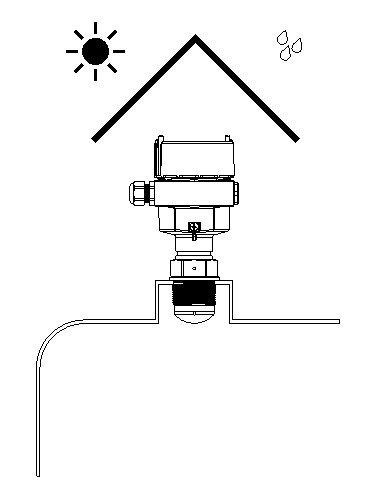

当仪表安装在户外的环境中，如遇炎热且太阳照射时，过高的温度可能导致仪表显示屏花屏情况，长期爆晒容易降低仪表显示屏寿命。建议户外暴晒场景，给仪表安装防晒遮阳罩。
