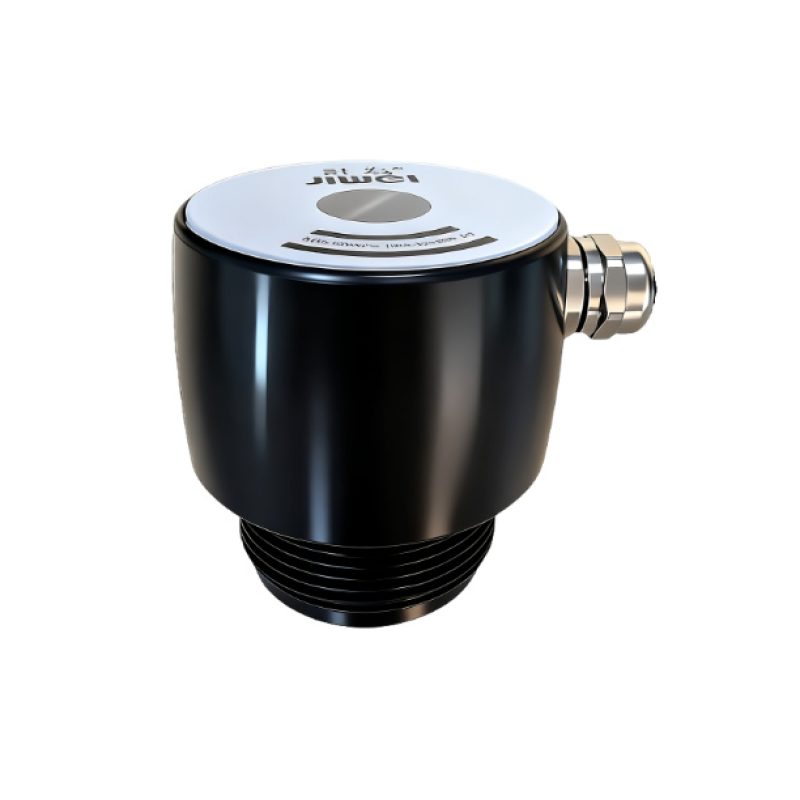

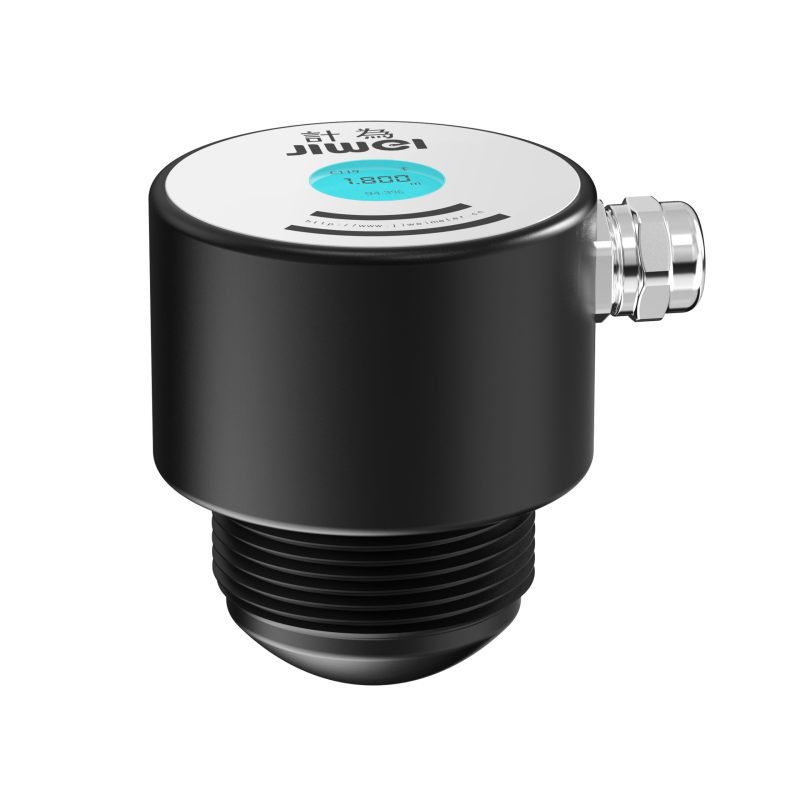

JWrada®-22 雷达液位计是一款带简易显示功能的 80GHz FMCW 雷达液位计，面向水文水务、市政排水、污水处理、泵站、水库、水闸及基础工业液位测量等场景开发。产品液位测量最大量程可达 30 m，既适用于中大量程水位监测，也可用于简单工况下的液位和小量程料位测量。
产品采用非接触式雷达测量方式，波束集中、抗干扰能力强，不易受温度、湿度、水汽、风速及环境噪声影响，可长期稳定输出测量数据。JWrada®-22 自带简易显示界面，便于现场人员快速查看测量值、确认设备状态，提高安装调试和日常巡检效率。
JWrada®-22 搭载计为自主研发的回波学习智能自适应算法，具备虚假回波识别、多层回波分离和目标动态追踪能力，可自动适应水面波动、安装干扰及现场工况变化，确保设备长期稳定、可靠运行。作为 JWrada® MINI系列雷达液位计中的带显示型号，JWrada®-22 特别适合需要现场读数、现场调试和巡检确认的水位监测项目。
雷达液位计发射80GHz调频连续波(FMCW),接收物料表面反射信号,经混频生成中频信号并FFT分析,测得飞行时间,结合光速计算天线与物料表面距离,精确判断物位高度。
- 30 m 量程设计，适用于中大量程水位及基础液位测量场景。
- 自带简易显示界面，便于现场读数、状态查看和安装调试。
- 高精度测量（±1mm），液位测量最大量程30米，也适合小量程、简单工况的料位测量。
- 结构紧凑，安装方便，维护量低，适合户外及无人值守现场。
- 内置智能回波处理算法，具备虚假回波识别、多层回波分离和目标动态追踪功能。
- 兼具现场显示、无线调试和远程管理能力，是传统超声波液位计的升级替代方案。
| 特征 | 小型、简易，带现场显示的雷达液位计。 | |
| 应用 | 适用于水文水务水位测量，简单工况液位测量和小量程的料位测量。 | |
| 测量参数 | 频率 | 80GHz |
| 测量范围 | 30m | |
| 波束角 | 6° | |
| 精度 | ±1mm | |
| 材质 | 外壳、天线透镜一体 | 尼龙塑料 |

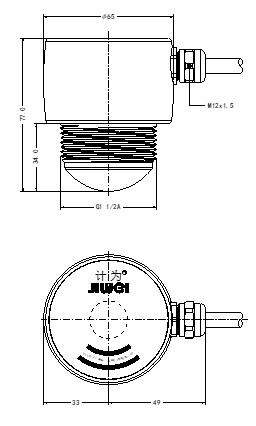

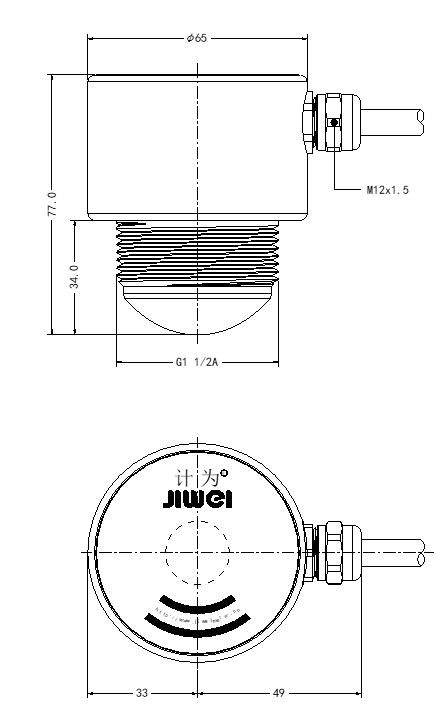

| 安装 | G1½螺纹，配紧固螺母 | 螺纹直接安装，或支架通孔（φ48mm±1)式紧固螺母固定 |
| 电源 | 二线制 | 12～30V DC |
| 四线制 | ||
| 信号输出 | 二线制 | 4～20mA/HART |
| 四线制 | RS485/Modbus | |
| 蓝牙 | 支持Bluetooth® | |
| 工作环境 | 过程压力 | –0.1～0.3 MPa |
| 过程温度 | -40℃～80℃ | |
| 环境温度 | -40℃～80℃ | |
| 储存温度 | -40℃～80℃ | |
| 安全 | 防护等级 | IP66/IP68 (0.2 bar) |
| 电缆 | 电缆入口 | L16连接器 |
特别适用于需要现场读数和巡检确认的水文水务及基础液位监测场景河流水位、明渠水位监测：
- 河道、湖泊、明渠水位监测
- 水库、水闸、渠道水位监测
- 泵站、雨水池、调蓄池水位监测
- 污水处理池、废水处理池液位监测
- 市政排水、防汛预警、城市内涝监测
