计为 JWrada® MINI 80GHz雷达液位计在小型密闭储罐中的应用技术案例

1. 工况概述

　　本案例应用于一个小型密闭储罐液位测量系统。储罐材质为非金属材料（如PE或FRP），顶部采用法兰式密封结构，整体属于典型的小体积、低空间余量的过程容器。

　　储罐内介质为液态化工原料或混合溶液，具有一定腐蚀性与挥发性。由于容器结构密闭且无外部观察条件，液位数据只能依赖在线测量仪表进行实时反馈。

　　该类工况具有以下典型测量特征：

• 储罐直径较小，回波路径短
• 顶部结构复杂，存在多层密封盖
• 介质可能存在轻微挥发气体
• 容器材质为非金属，对微波信号存在一定衰减
• 安装空间受限，对仪表尺寸敏感

2. 传统测量方式的适用性分析

　　在小型密闭储罐的液位测量应用中，由于安装空间有限、介质特性复杂以及工况封闭性较强，常见的液位测量技术往往会受到不同程度的限制。超声波液位计基于声波传播时间进行测量，但在实际应用中容易受到温度梯度变化的影响，从而引起声速变化，导致测量偏差。同时，罐内存在的蒸汽或冷凝层会对声波信号产生衰减或散射，而在小空间环境中，多次反射还可能造成回波信号重叠，使得测量稳定性下降。因此，该技术在小型或密闭储罐中的适应性相对有限。

　　电容式液位计通过检测介质介电常数的变化来实现液位测量，但其测量结果对介质性质依赖较强。当介质成分发生变化时，容易产生标定漂移，同时探头表面也容易出现挂料或结垢现象，从而影响长期稳定性。此外，该类仪表需要与介质直接接触，在腐蚀性或粘稠介质工况下，其维护频率和使用风险相对较高。

　　静压式液位计则通过测量液体静压力来换算液位高度，但在小型密闭储罐中存在一定结构限制。该类仪表通常需要在罐体底部进行开孔安装，存在潜在泄漏风险，同时测量结果容易受到介质密度变化的影响，导致精度下降。此外，对于非金属材质或结构紧凑的储罐，其适配性也相对较差，因此在该类工况中的应用受到一定限制。

3. 雷达液位测量原理适配性

　　本项目采用计为 JWrada® MINI 80GHz FMCW雷达技术，其测量基于频率调制连续波原理。雷达发射高频微波信号，遇到液面后产生反射回波，通过测量频率差计算距离，从而得到液位高度。其基本关系为：

　　其中：

• d：雷达到液面的距离
• c：光速
• Δt：信号往返时间

　　在FMCW体制中，通过频率差实现时间测量，提高了小量程测量分辨率。

4. 80GHz雷达在小型储罐中的技术优势

4.1 高频率带来的窄波束特性

　　相比26GHz雷达系统，80GHz雷达具有更小的波束角，这一特性在小型储罐应用中尤为重要。更窄的波束可以有效减少雷达信号对罐壁的干扰回波，同时降低内部结构（如法兰、管口或搅拌部件）带来的反射影响，从而提升回波信号的纯净度。在小直径储罐中，由于空间有限、反射路径复杂，窄波束特性能够显著提高液位回波的识别稳定性，使测量结果更加可靠。

4.2 低盲区设计适配短量程测量

　　小型储罐通常液位变化范围较小，对近距离测量能力要求较高，因此盲区控制成为关键指标。JWrada® MINI 通过优化天线结构设计以及信号处理算法，有效缩短近距离盲区，使其能够在液位接近安装位置时仍保持稳定测量能力。这一特性使其特别适用于短量程连续监测工况，可满足小型储罐实时液位跟踪需求。

4.3 对低介电常数介质的适应能力

　　在非金属储罐（如PE或FRP材质）中，介质的介电常数通常较低，导致雷达信号反射强度减弱。传统雷达在此类工况下可能出现回波信号弱或不稳定的问题。80GHz高频雷达由于具有更高的信号分辨率和更强的回波敏感度，可以更有效识别弱反射信号，从而提升在低介电常数介质中的测量可靠性和一致性。

4.4 抗干扰能力（蒸汽、冷凝与挂壁影响）

　　在密闭储罐内部，常见的干扰因素包括微量蒸汽、罐壁冷凝水膜以及液面轻微波动等。这些因素可能导致虚假回波或信号波动。JWrada® MINI 采用回波动态跟踪与信号滤波算法（echo tracking），能够对异常回波进行识别与抑制，从而优先提取真实液面信号。该机制有效提升了在复杂工况下的信号稳定性和长期运行可靠性。

5. 现场安装结构分析

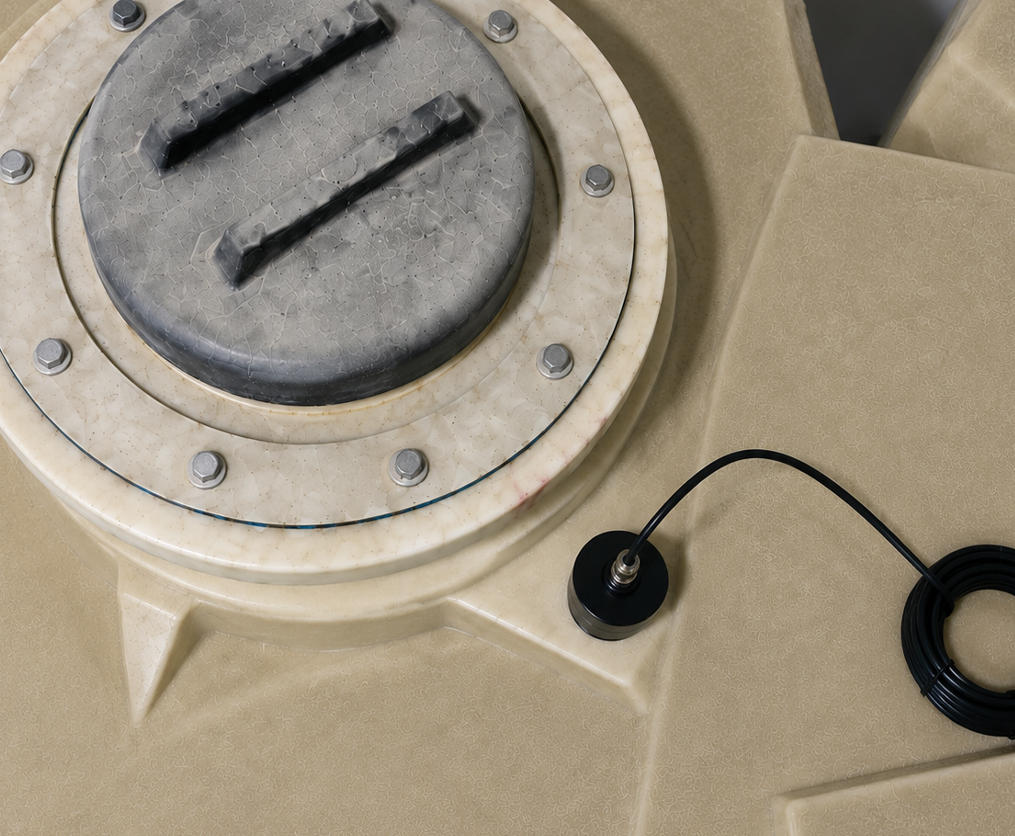

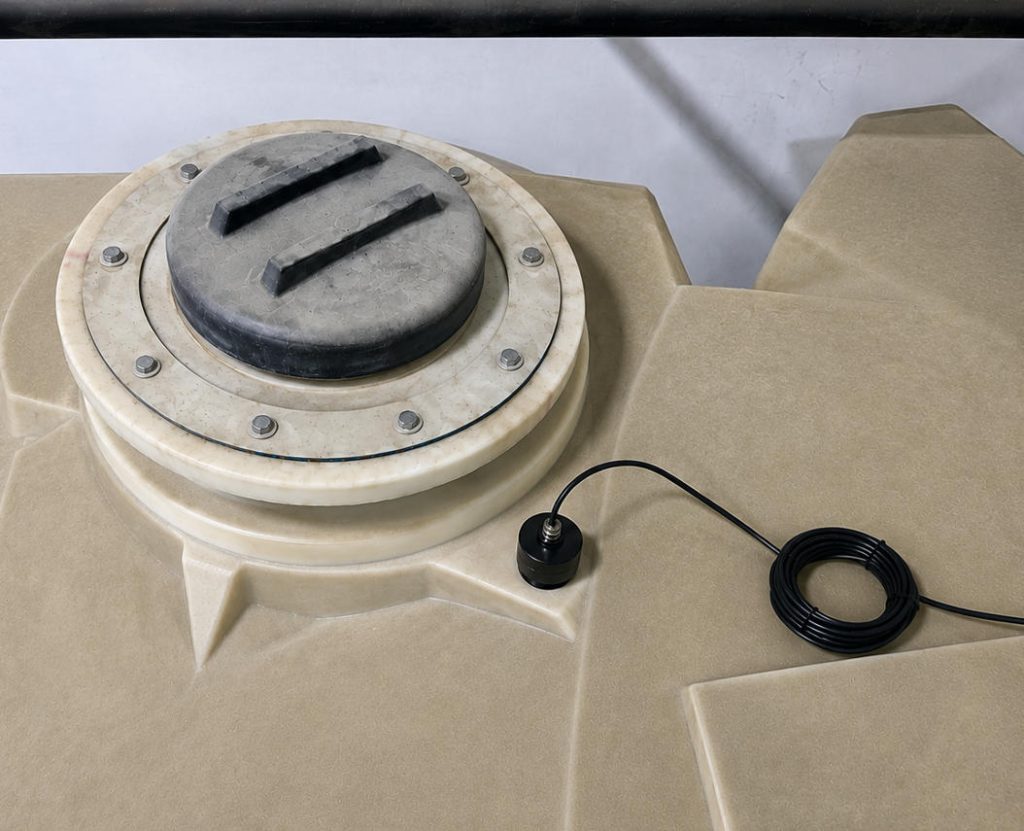

　　从安装结构来看，该设备安装于储罐顶部中心法兰位置，符合雷达测量的基本要求：

• 天线垂直对准液面
• 避开罐体边缘干扰
• 安装位置远离进料口湍流区域

　　由于储罐空间较小，设备采用紧凑型结构设计，可直接适配标准法兰接口，无需额外支架结构。电缆采用密封接头进入控制系统，实现IP防护等级下的长期运行稳定性。

6. 信号处理与输出方式

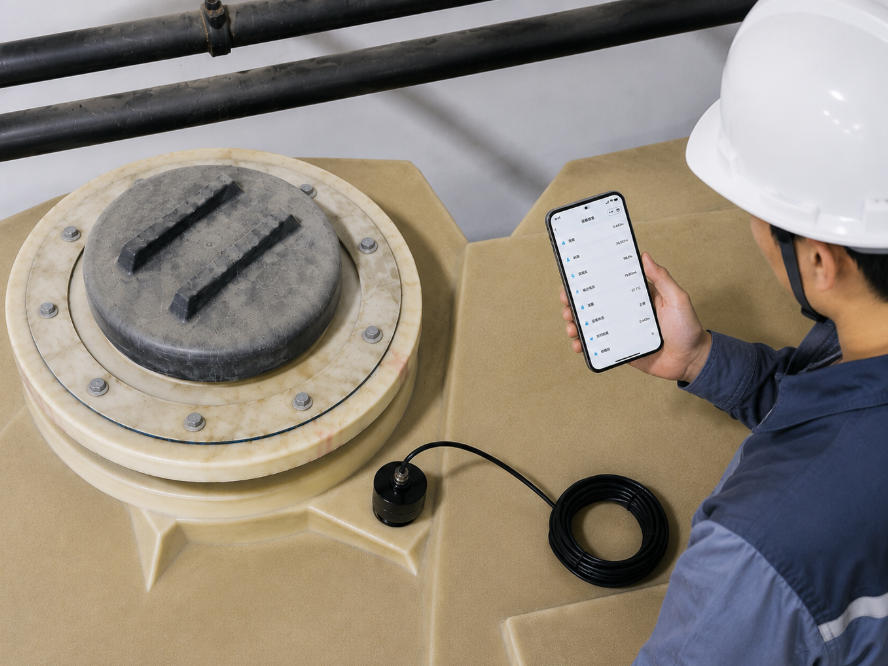

　　JWrada® MINI 雷达液位计支持多种工业标准信号输出方式，可实现与现代过程控制系统的无缝集成。设备提供标准的 4–20 mA 模拟量输出，用于传输连续液位信号，兼容大多数 PLC 与 DCS 控制架构。同时支持 HART 数字通信协议，可实现远程参数配置、设备诊断与在线调试，在不中断工况的情况下完成系统维护。此外，还提供蓝牙调试接口，便于现场快速参数设置与标定，提高安装与调试效率。

　　在工业控制系统中，液位信号可直接接入 PLC 或 DCS 系统，实现闭环控制功能。例如用于化工过程中的自动加药控制系统，实现按液位变化自动调节投加量；用于储罐安全管理中的高低液位报警功能；以及用于泵系统的启停联动控制，从而实现设备自动化运行与过程优化管理。这种系统集成能力有助于提升整体工艺稳定性、运行效率以及安全水平。

7. 运行稳定性表现

　　在连续运行过程中，该方案表现出以下工程特性：

• 回波曲线稳定，无明显漂移
• 小液位波动仍可保持连续输出
• 对罐体材质变化不敏感
• 长周期运行无需频繁校准

　　尤其在小体积储罐中，相较传统液位计具有更高的长期稳定性。

8. 结论

　　小型密闭储罐液位测量的核心难点在于：空间限制、弱回波介质以及复杂罐体结构干扰。

　　基于80GHz FMCW雷达技术的 JWrada® MINI，通过高频窄波束设计与回波信号处理算法，有效提升了小空间工况下的测量稳定性与可靠性。

　　该方案在非接触式测量、低维护需求以及过程工业自动化集成方面具有明显优势，适用于现代化工与水处理系统的小型储罐液位监测应用。
