铁路沿线料仓振棒料位开关抗强电磁干扰应用案例｜计为®振棒料位开关
一、项目背景：强电磁干扰叠加振动，铁路旁的料仓为什么总是“乱报警”？
在煤电、钢铁、港口及铁路物流等行业中，铁路沿线料仓是一种非常典型却又极具挑战性的应用场景。该类料仓通常用于煤炭、焦炭或矿石的临时储存与缓冲，直接服务于皮带输送、破碎或配料系统，属于连续生产流程中的关键节点。

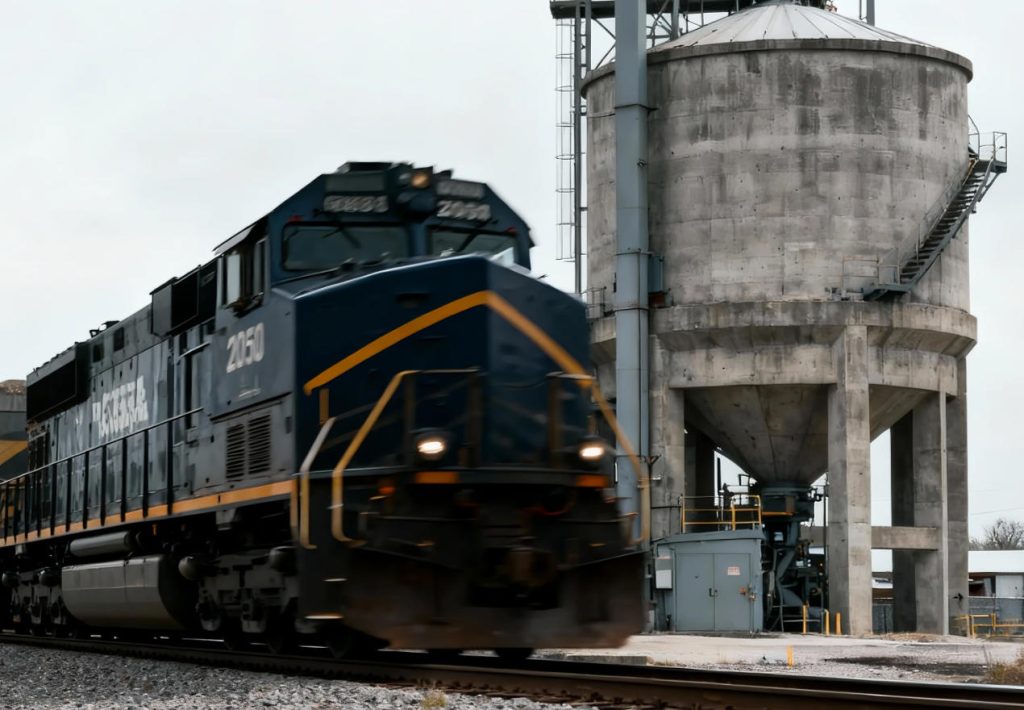

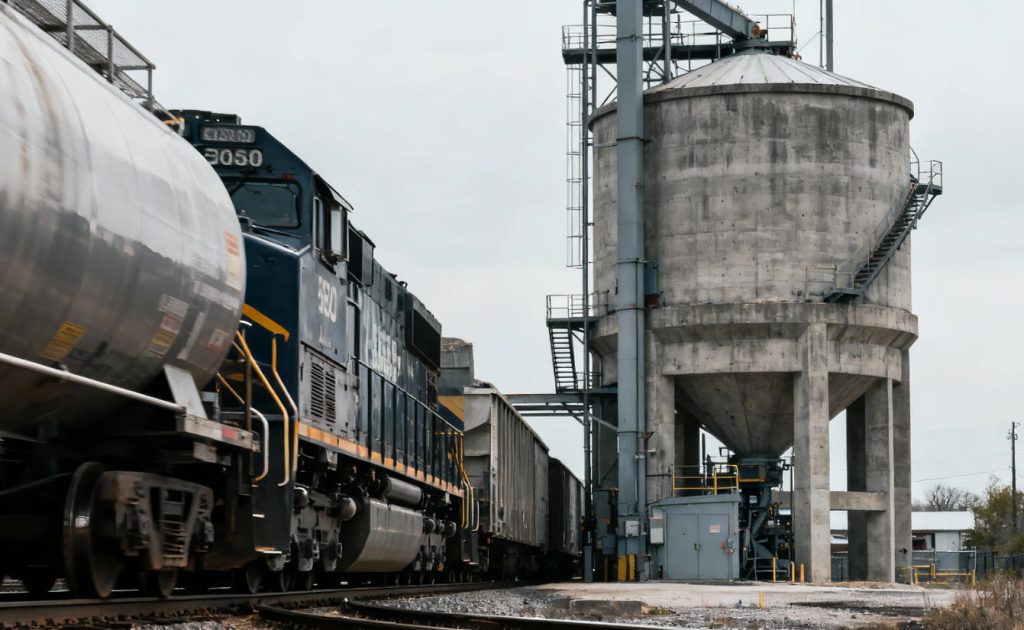

本案例中的客户位于一处铁路专用线旁，料仓距离铁轨不足 20 米。每天多趟重载列车在料仓旁通过、减速、制动甚至编组作业，对周边设备产生持续而复杂的影响。客户最初在该料仓上安装的是低端振棒料位开关，用于高、低料位报警与联锁控制。
然而在实际运行中，问题频繁出现，如：
- 火车经过时，无料却报警
- 实际满料状态，料位开关不动作
- 报警信号随列车进出反复跳变
- 控制系统误联锁，导致输送设备异常停机
这些问题严重影响了现场的生产连续性和设备可靠性，客户多次检修仍无法彻底解决。
二、应用工况分析：问题并不简单
1. 强烈的机械振动干扰
重载列车通过时，车轮与轨道之间会产生明显的低频、大幅值机械振动。该类振动并非瞬时冲击，而是具有持续性和重复性的结构振动，其能量会通过以下路径逐级传递：
- 地基
- 钢结构平台
- 料仓仓壁
最终，振动被完整地耦合到安装在仓壁上的振棒料位开关本体。
对于原先使用的低端振棒料位开关而言，其振动系统在设计上更多是针对静态或弱干扰环境，缺乏对外部机械振动的有效隔离与抑制能力。当列车经过时，外部结构振动极易叠加到振棒自身的工作振动上，导致振动幅值和频率出现异常波动，从而干扰正常的料位识别逻辑。统缺乏有效的结构隔离和频率稳定设计，极易受到外部机械振动的叠加影响。
2. 强电磁干扰（EMI）是误动作的重要诱因
铁路机车在运行、启停和制动过程中，会持续产生复杂且强烈的电磁干扰（EMI）。这些干扰主要来源于机车牵引系统中的大功率电气设备、制动过程产生的瞬态电流冲击，以及轨道回流电流引起的接地电位波动。
在料仓与铁路距离较近的工况下，上述电磁干扰并非以“孤立信号”的形式存在，而是会通过现场电缆、金属结构以及接地系统等多种路径耦合进入振棒料位开关内部，对其信号处理过程产生持续影响。
具体表现为：振动信号在采集和放大阶段容易叠加电磁噪声，振动频率与幅值的判断稳定性下降，输出继电器或开关量信号在强干扰条件下出现逻辑波动。在列车启动、制动等电磁干扰最为集中的时刻，这类问题尤为明显。
原先使用的低端振棒料位开关在电磁兼容（EMC）设计方面预留裕量有限，当强电磁干扰与机械振动同时存在时，其内部信号系统难以有效区分真实物料阻尼与外部干扰，最终表现为误报警、信号跳变，甚至阶段性不动作。磁干扰叠加机械振动同时出现时，极易导致信号失真、逻辑误判甚至短时失效，表现为误报警或不动作。
3. 共振与误判的叠加效应
更为隐蔽的问题在于：
- 列车引起的结构振动频率
- 与低端振棒料位开关的工作频率区间存在重叠
当两者叠加时，振棒并非因“物料阻尼”而改变振动状态，而是被外部振动“强行驱动”，从而造成：
- 假共振
- 振幅异常放大
- 振动频率漂移
控制电路无法区分这是真实物料接触，还是外部环境振动干扰，误报警和不动作也就不可避免。
三、问题本质：不是料的问题，而是抗干扰能力不足
通过对现场工况和历史运行数据的综合分析，可以得出一个较为明确的结论：问题并不在物料特性，也不在安装位置，而在于振棒料位开关本身的抗干扰设计不足。
在铁路沿线这种强机械振动与强电磁干扰长期并存的工况下，传统低端振棒料位开关的设计边界被明显放大，其固有短板逐渐暴露，主要体现在以下几个方面：
- 振动系统对外界机械振动高度敏感，容易被结构振动直接激励
- 工作频率稳定性不足，在外部干扰作用下发生漂移
- 信号识别逻辑相对简单，缺乏对异常振动信号的有效抑制能力
- 难以清晰区分由真实物料接触产生的“物料阻尼”与环境振动、电磁干扰引起的“环境激励”
在铁路列车频繁通过的情况下，上述问题并非偶发，而是会反复叠加并持续放大，最终导致料位信号不稳定、误报警频发，甚至出现阶段性不动作等现场问题。大。
四、解决方案：更换具备抗强电磁干扰能力的计为®振棒料位开关
在充分评估现场条件和干扰特征后，客户最终决定将原有低端产品整体更换为计为®振棒料位开关，以应对铁路沿线长期存在的强振动与强干扰工况。
1. 振动系统与环境振动有效解耦
计为振棒料位开关在结构设计阶段，即以强机械振动工况作为重要应用场景进行针对性优化。其振棒系统并非简单“放大振动”，而是通过结构与频率设计，将检测振动与外部环境振动进行有效区分，使外界振动难以直接参与检测过程。
在实际应用中，该设计能够显著抑制以下干扰源对检测信号的影响：
- 通过地基传导的低频结构振动
- 由仓体及钢结构引起的共振效应
- 列车通过或制动时产生的外部冲击振动
即使在列车高速通过、连续制动等强干扰条件下，环境振动也不会直接叠加到振棒的工作振动中，从根本上避免了“被动共振”和误触发问题，为后续信号判断提供了稳定、可控的物理基础。
2. 稳定的工作频率设计
针对铁路沿线长期存在的低频机械振动环境，计为振棒料位开关在振动系统设计中，将工作频率稳定性作为核心指标之一。通过对振动频率的精确控制与约束，使振棒在运行过程中始终保持在受控、稳定的工作区间内。
该设计确保振棒的工作频率：
- 不易受到外部低频结构振动的牵引或拖拽
- 不会与列车通过时产生的振动频段形成共振叠加
在实际运行中，外部环境振动即使幅值较大，也难以改变振棒自身的振动特性。只有当振棒真正接触到物料，产生明确、可识别的阻尼变化时，系统才会触发输出响应，从而避免将环境振动误判为料位变化。
3. 抗强电磁干扰的信号处理与输出设计
针对铁路沿线长期存在的强电磁干扰（EMI）环境，计为振棒料位开关在信号处理与输出环节进行了专门优化，确保料位检测在极端干扰下仍能稳定可靠。
具体设计包括：
- 多级滤波与特征识别：对振动信号进行分层处理，有效抑制环境电磁噪声的干扰，避免假信号触发
- 高抗扰度电路：关键电子元件和电路板经过优化，可承受瞬态电磁脉冲，防止干扰引起误动作
- 稳定输出逻辑：在强干扰条件下，开关量输出保持逻辑一致，不随外界电磁冲击跳变
在实际现场，即便列车启动、加速、制动等电磁干扰最集中的时刻，振棒料位开关依然只对真实物料阻尼产生响应。
这种设计保证了料位检测的连续性与可靠性，使客户能够完全消除因电磁干扰引起的误报警和漏报问题，实现生产系统的稳定运行。
五、应用效果：一次更换，长期稳定
自从更换为计为振棒料位开关以来，该铁路沿线料仓在强振动与强电磁干扰环境下，实现了前所未有的稳定运行。具体表现如下：
- 火车经过时不再误报警，外部低频振动与电磁干扰无法干扰料位判断
- 满料、空料判断精准可靠，真正做到只对物料接触响应
- 报警信号稳定，无跳变，避免了生产联锁系统频繁触发
- 整个联锁系统运行顺畅可靠，大幅降低了设备停机风险
现场运维人员反馈：
“以前一听到火车声就紧张，现在完全不用管，料位信号非常稳定。”
投入运行至今，未再出现因列车通过或电磁干扰导致的误动作问题，实现了料位检测的长期稳定性和可控性，为生产连续性和设备安全提供了坚实保障。
六、案例总结：抗强电磁干扰，才是真正的考验
铁路沿线料仓的实际应用再次证明一个重要结论：
振棒料位开关的价值，不仅在于能测到料，更在于在复杂、干扰极端的环境下依然可靠。
在列车频繁经过、低频机械振动与强电磁干扰长期叠加的工况下，只有在以下方面过硬的产品才能长期稳定运行：
- 振动系统设计：有效隔离外部机械振动，避免误触发
- 工作频率稳定性：防止共振或环境振动干扰
- 信号处理与抗干扰能力：识别真实物料信号，屏蔽电磁噪声
计为振棒料位开关正是针对这种复杂工业现场而设计，不仅解决了铁路沿线料仓的误动作问题，也为类似高干扰工况提供了可靠、可持续的料位监测方案。
