在自动化、仪表和电气行业，只要接触到现场仪表信号、危险区防爆、PLC和DCS系统，技术人员几乎绕不过两个设备：安全栅和隔离器。

　　它们常被摆在同一个机柜里，体积相似，外观相似，接线方式相似，但用途和技术逻辑完全不同。如果分不清，很容易在项目中埋下安全隐患或导致信号问题难以排查。

　　为了让工程师掌握两个设备的真实区别，本文将分别讲清楚安全栅是什么、隔离器是什么、它们解决的工程痛点、系统价值以及现场应用的关键要点。

一、安全栅：用于危险区的“能量限制设备”，是本质安全防爆体系的核心

　　当现场仪表安装在可燃气体或易爆环境中时，任何过高的电压、电流或电火花，都可能引发事故。这时，安全栅的作用就出现了。

　　本质安全防爆（Exi）的核心原则是： 在任何故障下，回路内电能都必须小到不足以点燃危险介质。

　　安全栅的本质，是在信号进入危险区之前，对能量进行限制。即便控制系统出现短路、雷击、电源故障或意外情况，安全栅仍能确保进入危险区的线路电能不超过允许值。

　　安全栅的核心功能包括：

限制进入危险区的电压、电流和最大可释放能量

　　通过限流电阻、齐纳二极管、熔断保护等元件，安全栅确保无论控制系统端出现何种故障（如短路、电源波动、雷击），危险区回路都不会获得超过点燃能量的电能。可以把它理解为一个“保险阀”。系统发生什么问题，它都要确保危险区不会因为电能过高而发生点燃或爆炸风险。它不是一个“信号调理器”，而是一个严格按照防爆规范设计的安全限制装置。

满足本安防爆标准

　　国际与国内防爆体系对安全栅的要求极高，所有带有Exia或Exib标识的仪表，都必须加安全栅，且安装必须符合防爆标准，包括IEC60079-11、ATEX认证、GB3836系列标准等。

　　标准中规定了安全栅在单故障、双故障条件下仍需保持防爆能力。这也是安全栅的工程意义：保障生命安全和防爆合规。

齐纳安全栅与隔离式安全栅

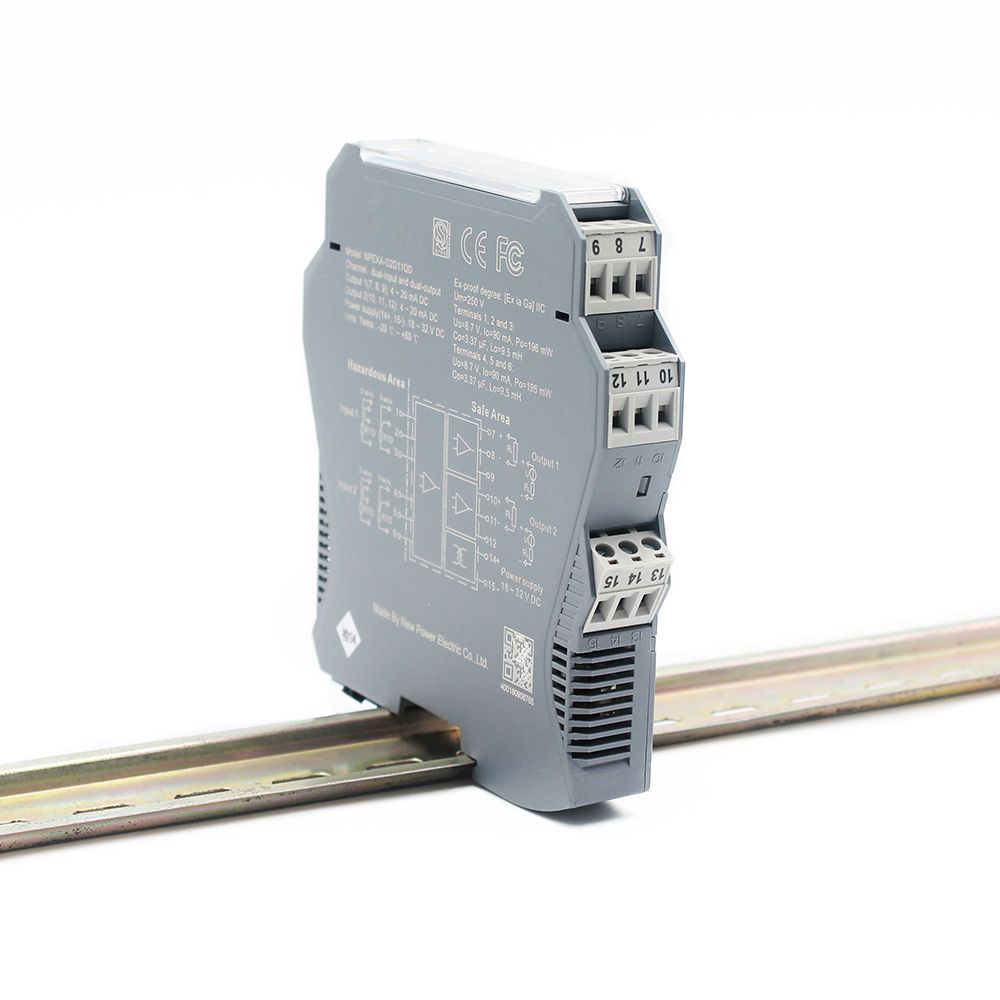

　　安全栅又分为齐纳安全栅和隔离式安全栅两大类。齐纳安全栅依赖接地释放可能过高的能量，成本低但对接地要求非常严格；隔离式安全栅通过隔离变压器或光耦实现能量控制，不依赖接地，抗干扰能力强，已经成为现代工程的主流选择。

使用范围明确

　　只要仪表铭牌上标注Exia或Exib，即属于本质安全型仪表，就必须通过安全栅接入安全区控制系统。本安防爆体系有一个硬性要求：在任何一个回路故障甚至两个元件失效的状况下，危险区仍然不能获得足以引燃环境的能量。

　　安全栅用于危险区仪表，这是不能妥协的原则。 安全栅不是为信号服务的，而是为防爆服务的，是能量限制器而非信号调理器。

二、隔离器：解决信号准确性与系统稳定性的专业信号设备

　　与安全栅不同，隔离器并不用于危险区域防爆，它的主要功能是从根本上解决信号链路中的稳定性问题，保持信号质量和系统稳定。

　　隔离器的作用主要包括：

阻断地环流与电磁干扰

　　在复杂工厂现场，经常会出现地电位差、电磁干扰、回路噪声、PLC输入异常跳变等问题。隔离器的作用就是通过通过变压器隔离或光耦隔离技术，使信号在长距离传输和复杂环境中，将现场噪声、变频器干扰、工厂接地不一致等问题隔离出来，让信号保持准确、稳定和可控。

　　隔离器可以解决的系统问题非常多。比如信号漂移，通常是因为仪表端与控制室端存在地电位差；信号跳变，多由现场电磁干扰引起，尤其是在变频器、电机密集区域。隔离器通过变压器隔离或光耦隔离，将干扰阻断在源头。

实现信号转换与匹配

　　它还能够将信号进行转换，例如4-20mA转1-5V、热电偶信号转换成标准模拟量、传感器隔离供电或将一路信号分配到多个控制系统，避免系统间相互影响等。

　　隔离器提供的信号转换更专业、更准确。

保护PLC和DCS输入模块

　　隔离器相当于保护屏障，避免外部设备短路、高压冲击造成控制系统损坏。它的价值在于稳定性，它让系统更容易维护，让控制系统运行更安心，让工程师无需常年被“随机跳变的模拟量”困扰。在安全区或一般工业环境，隔离器比安全栅更常用，且提供更丰富的功能。

支持信号分配

　　工业现场中，信号不准、信号跳变、PLC模拟量抖动、设备误动作这些常见问题，很多都不是仪表本身故障，而是信号干扰或地电位差造成的。

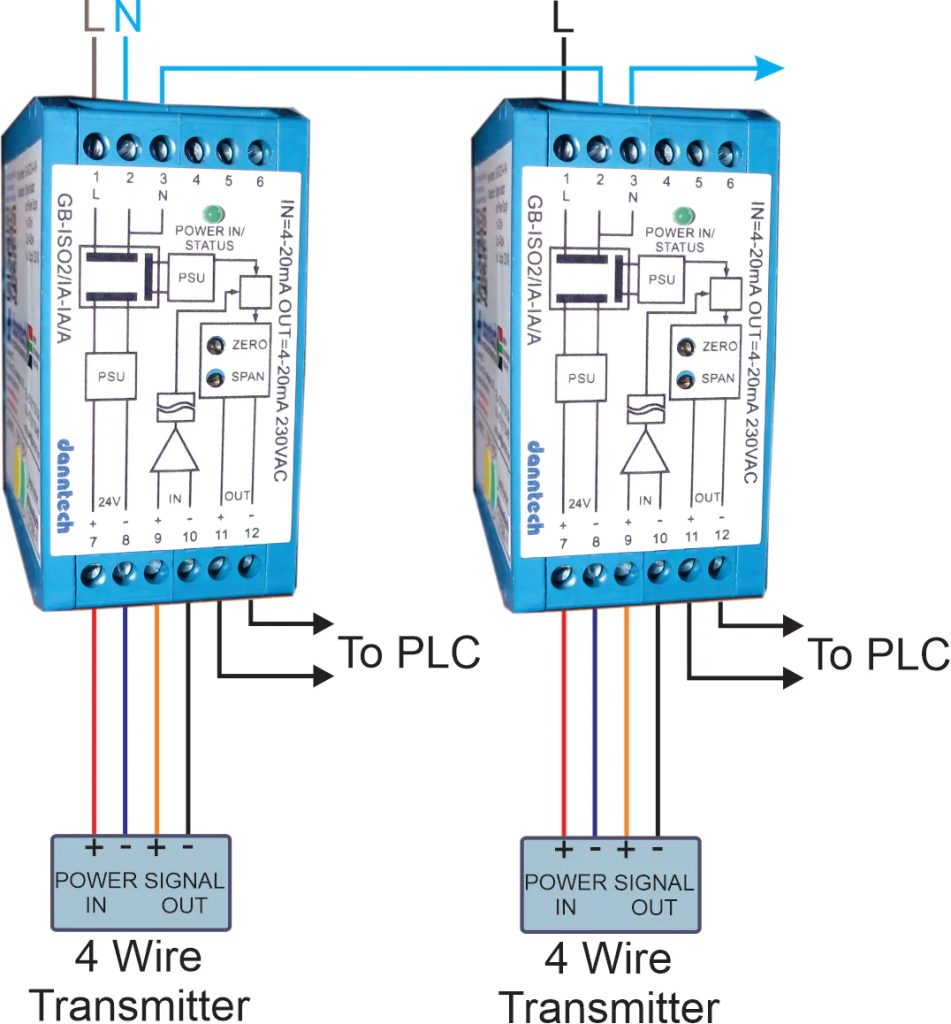

　　一个变送器信号需要同时送给PLC与记录仪，隔离器可以安全地分配信号。隔离器解决的是信号品质、抗干扰与系统可靠性问题，是控制系统的稳定器。

三、为什么不能混用？

　　安全栅控制能量，解决的是“危险区可能爆炸”这一极端但关键的问题，它关注的是电能是否可能点燃气体。

　　隔离器控制信号。解决的是“信号是否干净好用”，它关注的是PLC是否能得到稳定的输入。

　　一个属于防爆法规，一个属于电气工程。安全栅承担的是“不能出事”的责任；隔离器承担的是“不能乱跳”的责任。在危险区域必须用安全栅。在控制室、配电间、普通区域应优先使用隔离器。在某些场景，例如危险区仪表需要稳定信号和防爆兼具，则应选择“隔离式安全栅”，而不是把安全栅和隔离器混用或互换。

四、安全栅的工程使用要点

　　工程师在使用安全栅时，最重要的是理解以下几点：

　　１.　安全栅必须与本安仪表配套使用。只要仪表铭牌上出现Exia、Exib，就必须配置安全栅，包括Ui、Ii、Pi、Ci、Li等外接参数。

　　２.　齐纳安全栅必须接在可靠地网上，其接地电阻必须满足标准，否则无法保证压降限制功能。

　　３.　隔离式安全栅适合接地条件差、干扰强的现场，是现代工程更推荐的方案。

　　４.　安全栅的输入、输出、现场端和控制端接线必须严格按照说明书严格区分接线，任何端子接反都可能导致防爆功能失效。

　　５.　必须确认所用安全栅的防爆等级符合现场危险区域等级，仪表、线缆、安全栅必须作为一个整体满足本安系统要求。

　　６.　Lo、Co等最大允许外部电感电容参数必须核对，不可超值，否则也可能失去本安特性。

　　这些要求看似基础，却是工程事故中最容易出现的问题。

五、隔离器的工程使用要点

　　隔离器的关键在于稳定性，因此使用时要关注以下方面：

　　１.　隔离器的隔离强度要符合现场EMC要求，例如面对变频器或大功率电机，应选择高隔离电压型号。

　　２.　温度漂移、精度等级、噪声抑制能力、线性度是影响信号稳定的核心参数。

　　３.　信号转换时，要注意回路供电方式，三线制、四线制仪表的接线方式不能搞错。

　　４.　热电偶与RTD信号隔离时必须确认冷端补偿方式。

　　５.　信号分配要核对负载能力，避免过载导致数值偏差。

　　６.　隔离器更适合变频器、电机集中区域，能显著减少干扰。

　　７.　在老旧工厂，地环流问题常见，隔离器可以有效解决这一问题。

　　隔离器通常不参与危险区防爆，但对信号链路的稳定性贡献非常大。但它是现代自动化系统最核心的信号保护与稳定装置之一。

六、两者结合，才是完整的工业现场解决方案

　　在真实工业系统中，安全栅与隔离器往往并不是孤立存在的，而是按照区域和需求共同使用。

　　典型应用链路通常是：

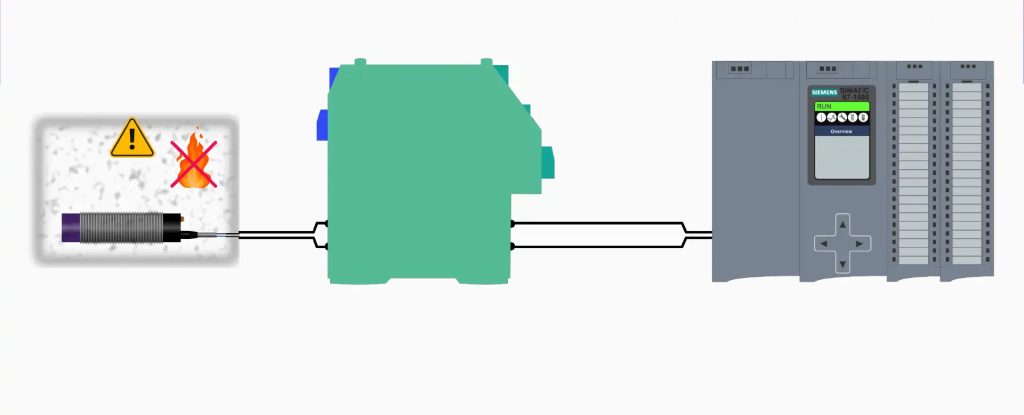

　　危险区仪表→安全栅→PLC/DCS前端隔离器→控制系统

　　危险区信号进入控制室前，首先必须经过安全栅以保证本安防爆；

　　控制室内部，为了保证PLC和DCS的信号稳定，又会使用隔离器进行隔离与转换。

　　安全栅保证防爆合规，隔离器保证信号质量。

　　对整个系统来说，两者是互补关系，这两者共同构成了工业自动化信号链路中安全与质量的双重防线。
