调节阀性能不稳定？可能是定位阀的问题

　　在工业过程控制中，调节阀承担执行控制信号的最后环节，但阀门本体常受摩擦、流体力、执行机构能力等因素影响，其实际开度并不总能与控制信号一致。定位阀（行业更常称“阀门定位器”）正是为解决这一偏差而设计的关键组件。它的作用并非节流介质，而是将小功率的控制信号放大转化为可驱动执行机构的气动功率，并通过阀位反馈形成局部闭环，使阀杆稳定在指定位置。

　　围绕定位阀的应用，行业长期存在“是否必须安装”“智能化是否必要”等讨论。小编对其定义、工作机理和应用价值做一个相对系统的总结，并给出一些工程实践中的判断原则。

定位阀是调节阀的局部伺服控制装置

　　从功能角度看，定位阀是调节阀执行机构的一部分，构建“控制信号—执行气压—阀位反馈”局部闭环，目标是提升阀门的静态精度、响应性能与抗扰动能力。其信号链路通常包含四个基本环节：

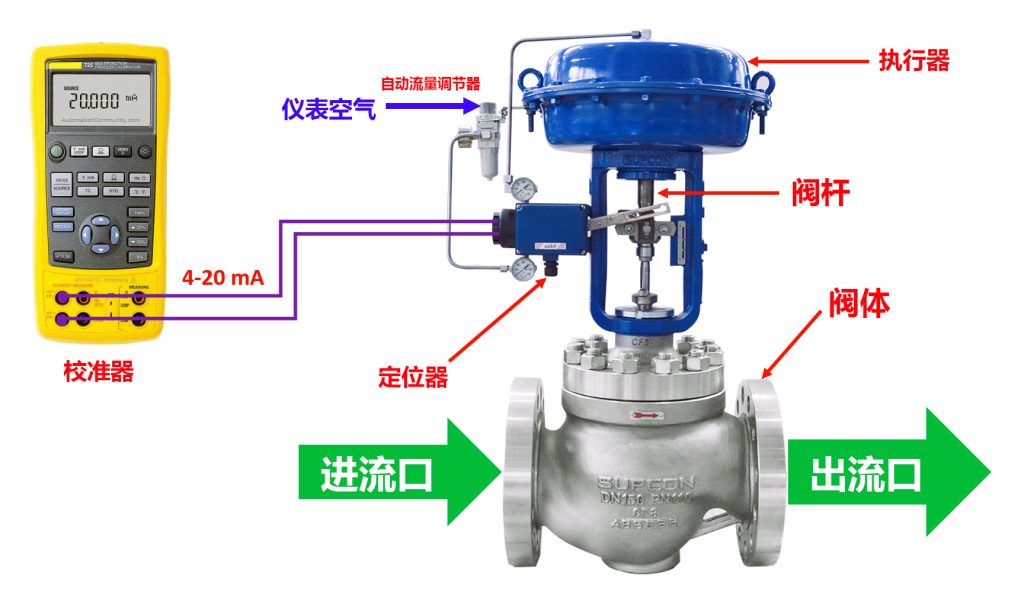

• 输入：接收 4–20 mA、气信号或现场总线信号，必要时进行 I/P 转换或总线解析。
• 比较与控制：将设定信号与反馈位置比较，根据偏差调节输出气压。早期为机械力平衡机构，现代为数字运算。
• 气动放大：利用供气压力进行功率放大，形成足够的输出气量与气压，使执行机构能够克服弹簧力、摩擦力和流体力。
• 反馈：通过机械连杆、凸轮或位移传感器获取阀位反馈，构成闭环。

　　从控制理论角度，它是一个典型的局部伺服回路。上位DCS无需关注阀杆与执行机构的复杂力学行为，只需输出设定值，成为线性、可预测的执行元件；定位器负责把设定转换成稳定的阀位。

　　这一定义说明，定位器不是简单附件，而是决定阀门动作质量的关键部件。如果把调节阀视作一个系统，定位器是决定系统性能的主导因素之一。

定位阀工作机理

　　定位阀有两类主流机理：传统的气动力平衡结构和现代智能定位器的数字闭环控制。

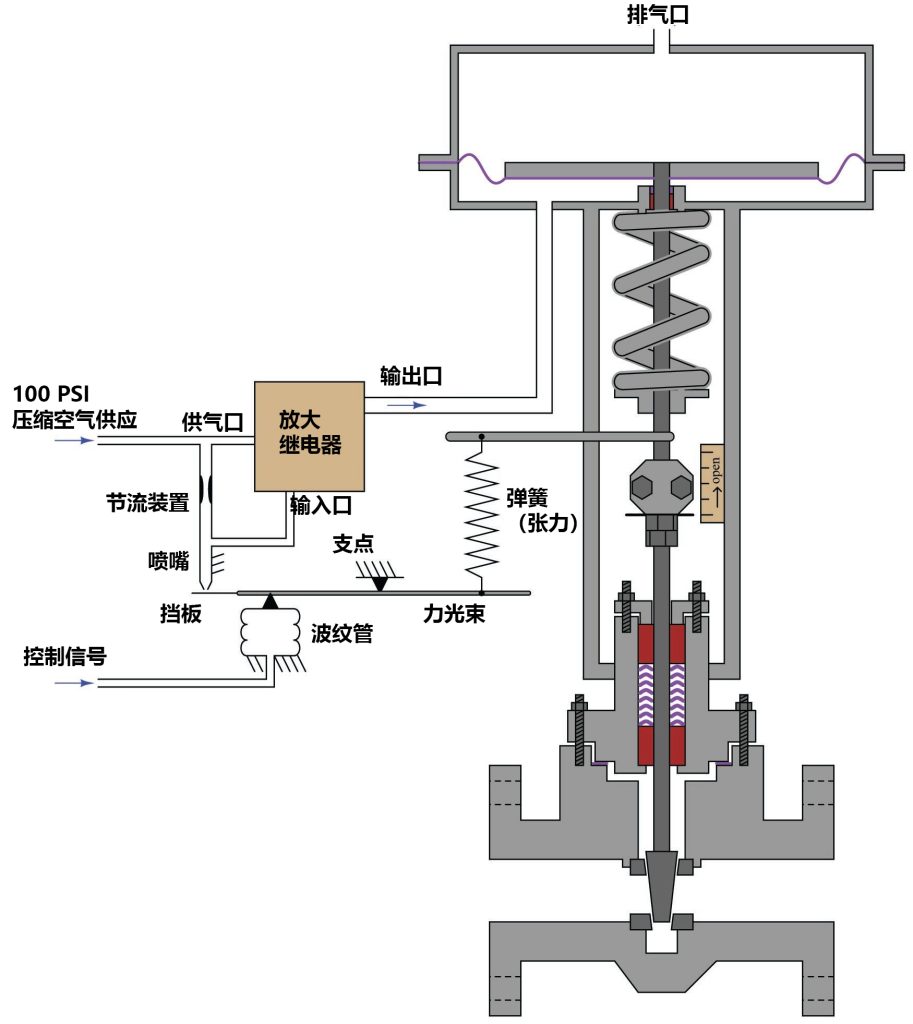

气动定位器的机理为力平衡：

　　喷嘴—挡板机制产生信号偏差对应的背压变化，经气动放大后进入执行机构，使阀杆移动，同时通过机械反馈机构将位移反映回喷嘴间隙。偏差减小至平衡时，阀位稳定。这一结构的优点是鲁棒性强、维护简单，适用于大量常规工况。

数字定位器采用微处理器闭环：

　　采用位移传感器读取阀位，通过微处理器完成运算，控制器运算决定输出，使用比例电磁阀或高速喷嘴调节输出气压。数字化使线性化、增益调节、自整定和诊断成为可能。智能定位器的关键价值不在“更智能”，而在于重复性好、参数可调、诊断能力强，能让工程人员定量了解阀门健康状态与动态质量。

　　从工程实践看，力平衡定位器结构稳定、故障少；数字定位器则更适合关键控制回路和复杂工况。两者并无优劣绝对之分，而是取决于不同现场需求的控制要求、工况复杂度和维护能力。

阀门本体难以“自动到位”的原因

　　调节阀若无定位器，仅依赖执行机构本身的弹簧力、机械结构和平衡位置，通常难以实现精确跟踪。是因为本体结构先天存在以下问题：

• 摩擦与回差：填料和导向结构产生静摩擦，小信号推不动阀杆，反向运动又会出现回差。
• 流体力扰动：压差或流速变化产生附加力，使阀门偏离平衡位置。
• 驱动力不足或不稳定：气源压力波动、气路阻力或执行机构尺寸过大导致驱动能力下降。
• 本体特性非线性：许多阀型不同开度所需驱动力相差较大，机械自平衡无法覆盖全部工况。

　　这些因素导致阀位不易跟随输入信号。定位阀通过局部闭环提高跟踪能力，使阀门真正成为“按设定动作”的元件。对于追求控制品质的工艺，这是不可替代的。

哪些场合必须配置定位阀

　　定位器并非所有调节阀都需要，但在以下场合，它是提高系统性能的关键手段：

• 需要较高控制精度的回路：压力、温度、液位、配比等对稳态误差敏感的控制回路。
• 阀门摩擦大或结构刚性高：如金属硬密封、高温高压阀、波纹管结构，线性导向结构刚性高的阀门。
• 流体力工况扰动强：大压差、蒸汽、含固介质等导致流体力显著变化的场合。
• 执行机构体积大或动作要求快：大容积执行机构、快速调节需求或长距离气路。
• 需要明确故障安全位策略：单作用与双作用执行机构需与系统安全逻辑相互匹配。

　　简而言之，凡是对“阀位到位性”和“动态响应品质”有要求的回路，都不应依赖执行机构自身的机械平衡，定位器是更可靠的方案。

易混淆概念的边界

　　为了减少现场沟通误差，有必要对几个常见概念做明确区分：

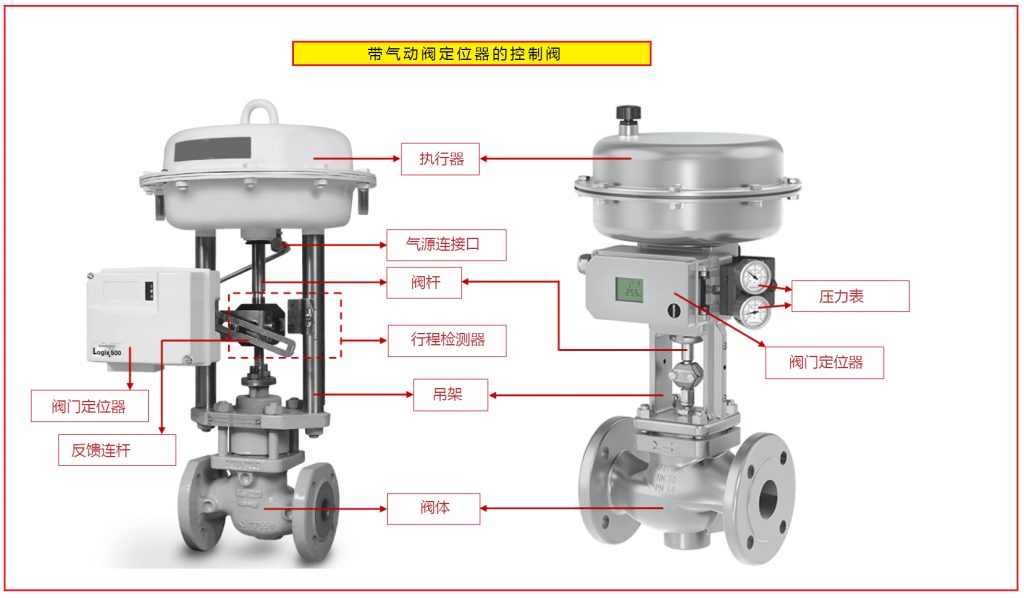

• 调节阀：包括阀体、执行机构和附件，其中定位器是附件之一，但影响执行质量最直接。
• I/P 转换器： I/P 仅进行电流到气压信号转换，不包含位置反馈和闭环控制，不等同于定位器，无法保证阀位精度。
• 电磁阀/先导阀：用于开关控制，不具备连续位置控制能力。
• “定位阀”不同领域含义不完全一致：在过程控制中通常即阀门定位器；但在通用气动系统中也可能指执行元件的专用定位控制阀，需要在项目交流中事先确认。

　　明确边界减少误选，避免因误解而降低控制品质。

性能指标：评价定位器的客观依据

　　工程上评价定位器性能，应关注以下定量指标，而非仅比较“智能与否”：

• 基本误差与线性度：反映决定稳态阀位与设定的偏差。
• 回差：衡量正反行程一致性。
• 灵敏度与死区：评估决定小信号响应能力。
• 输出气量与响应速度：决定执行机构的动态性能，比如加速度与响应速度。
• 环境适应性：包括防爆等级、防护等级及耐腐蚀性能。

　　这些指标与工况匹配程度决定控制回路的可控性，是选型的核心依据。

工程实践中的使用要点

　　定位阀在安装与调试环节的质量，常常比设备本身的重要性更高，以下几点在现场尤为关键：

• 反馈方向与行程匹配必须正确，否则会形成正反馈导致震荡。
• 零点与量程校准应基于机械基准，避免依赖自动整定掩盖安装结构误差。
• 供气质量要稳定符合要求，油水和颗粒污染会造成喷嘴堵塞或比例阀卡滞。
• 高振动和高温环境需额外防护，避免传感器漂移和机械结构疲劳。
• 手动旁路和切换策略应在设计阶段明确，提高调试与检修的可操作性。

　　这些细节决定系统的长期稳定性，比单纯的参数调节更影响控制质量。

定位阀正从“驱动”转向“诊断”

　　由于数字定位器具备采集与分析能力，其作用已经从“让阀到位”扩展为“描述阀的健康状态”。阀门摩擦力变化、回差趋势、迟滞和响应时间等数据能够用于状态监测和预测性维护。使阀门从“黑箱执行器”变成可监测设备。未来趋势不是更复杂的算法，而是把阀门的性能状态量化，让维护与工艺更有依据。

　　从工程角度看，这类数据不一定要“上云”，但应该在控制系统中可读取和可分析，让维护更科学、替换更及时、调节更可预期。

结语

　　定位阀的价值不在于“智能”或“先进”，而在于其能让调节阀可靠跟踪设定值并保持稳定可控。认识其定位逻辑、性能边界和工程适用性，是提升过程控制品质的基本条件。无论采用机械力平衡还是数字定位器，核心目标始终一致：让阀门按照控制需求动作，并且可验证、可维护、可预测。
