反应釜有雷达物位计了，为什么还要加音叉液位开关？

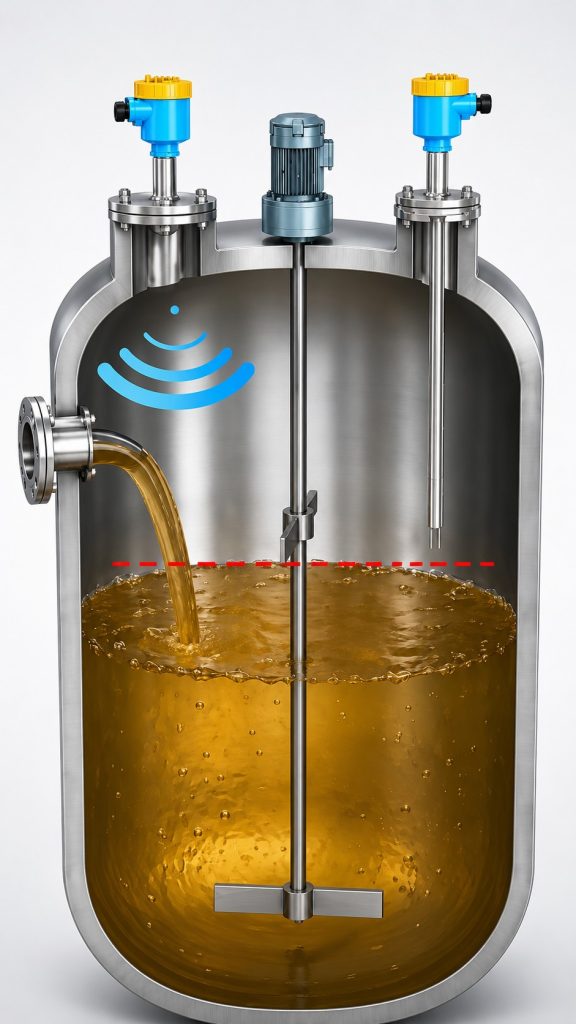

反应釜液位测量不能只看液位是否“有显示”，还要考虑搅拌、泡沫、蒸汽、温压变化、腐蚀介质、高液位溢流和低液位干运行风险。对多数化工反应釜，更合理的配置是：用计为自动化 JWrada 雷达物位计进行连续液位测量，用 Ring-11 音叉液位开关做独立高液位或低液位保护。雷达物位计负责实时连续测量，输出液位信号给 PLC、DCS 或现场显示系统；音叉液位开关负责在高高液位、低低液位等关键点输出独立报警或联锁信号。
反应釜与普通储罐不同，内部常见搅拌器、加热盘管、蒸汽、泡沫、液面波动和介质变化。反应过程中温度、压力和介质状态可能持续变化，液位仪表需要在这些变化条件下保持稳定测量。反应釜典型难点包括介质变化、扰动液面、泡沫、搅拌器和加热盘管等，这也是反应釜液位测量与点位检测需要综合考虑的原因。
一、反应釜液位测量为什么比普通储罐更复杂？
化工反应釜通常用于混合、合成、聚合、中和、萃取、溶解、结晶等过程。液位不仅关系到物料库存，更直接影响反应空间、加料比例、搅拌效率、传热效果和安全余量。
在实际现场，反应釜液位测量常见以下问题：
第一，反应介质可能不断变化。反应前是原料液，反应中可能出现乳化、泡沫、沉淀、结晶或黏度变化，反应后又变成另一种物性状态。接触式仪表可能受到粘附、挂料或腐蚀影响。
第二，搅拌器和加热盘管会造成干扰。搅拌会使液面波动，内部结构可能产生虚假回波。雷达物位计如果安装位置不合理，回波可能受到搅拌桨、进料流或盘管影响。
第三，温度和压力变化明显。许多反应釜存在升温、保温、冷却、抽真空或加压过程。仪表需要根据实际温度、压力和密封要求选型，不能只按常温常压储罐处理。
第四，安全风险更高。高液位可能导致反应液进入排气、冷凝或安全泄放系统；低液位可能导致加热盘管干烧、泵空转或搅拌失效。对于易燃、腐蚀、有毒或放热反应介质，液位失控可能引发更严重的安全与财产损失。
因此，反应釜液位测量的重点不是简单安装一台液位计，而是建立清晰的测量和保护层级。
二、JWrada 雷达物位计在反应釜中的作用
JWrada 雷达物位计在反应釜中主要承担连续液位测量任务。其测量逻辑是：雷达天线向液面发射电磁波，电磁波遇到液面后反射回来，仪表根据回波信号计算天线到液面的距离，再换算成液位高度。
对于反应釜，雷达物位计的优势在于非接触测量。它不需要探杆长期浸入介质，能够减少腐蚀、挂料、结晶、粘附对测量部件的影响。对于介质变化频繁、液面扰动明显或维护空间受限的反应釜，非接触式雷达更利于减少日常维护工作量。
在选型上，不建议把所有反应釜都直接归到同一个型号。应根据量程、温度、压力、腐蚀性、泡沫、蒸汽、搅拌强度、安装口和防爆要求来判断。
三、反应釜安装雷达物位计要注意什么？
反应釜雷达物位计的安装位置非常关键。雷达不宜正对进料口，也不宜正对搅拌轴、搅拌桨、加热盘管或明显的内部构件。进料冲击会造成液面波动和飞溅，搅拌器和盘管可能产生虚假回波，都会影响回波判断。
比较合理的做法是：雷达安装在能够稳定看到液面的区域，避开进料流和强干扰构件；如果罐顶空间有限，应结合接管高度、接管直径、天线结构、波束角和内部结构图进行确认。对于蒸汽或冷凝明显的反应釜，还要关注天线防腐、防结露和密封材料选择。
四、为什么反应釜还需要 Ring-11 音叉液位开关？
雷达物位计可以提供连续液位信号，但它不应替代所有安全保护功能。对于高高液位报警、低低液位报警、泵保护或防止加热异常，仍建议设置独立的点位液位开关。
Ring-11 音叉液位开关的工作原理是通过叉体振动频率变化判断是否接触液体。当叉体接触液体后，谐振频率发生明显变化，检测电路识别后输出开关信号。与连续雷达不同，Ring-11 输出的是关键点位信号，适合用于高位报警、低位报警、溢流保护和泵空转保护。
五、现场选型时必须确认哪些信息？
做反应釜液位测量选型时，至少需要确认以下信息。
首先确认介质名称、密度、粘度、介电常数、腐蚀性、毒性、易燃易爆特性，以及是否会结晶、挂料、起泡或产生沉淀。
其次确认反应釜高度、实际测量范围、工作液位、最高液位、最低液位、报警点位置、接管高度、接管直径、罐顶结构、搅拌器位置、加热盘管位置和进料口位置。
再次确认过程温度、过程压力、真空条件、环境温度、防爆区域等级、防护等级和清洗方式。
六、结语：反应釜液位测量的关键是让测量与保护各司其职
反应釜液位测量不是单一仪表选型问题，而是工艺安全、过程控制和设备保护共同决定的结果。JWrada 雷达物位计适合承担连续液位测量任务，Ring-11 音叉液位开关适合承担独立高低限位保护任务。两者配合使用，可以让液位趋势、过程控制、溢流报警和泵保护形成更清晰的层级。
如果您正在为化工反应釜、搅拌釜、聚合釜、中和釜、溶剂反应釜或强腐蚀反应容器选择液位仪表，可向计为自动化提供介质、温度、压力、量程、安装口、搅拌结构、法兰标准、输出信号和防爆要求，获取更适合现场的 JWrada 雷达物位计与 Ring-11 音叉液位开关配置建议。
七. FAQ
Q1：反应釜液位测量为什么推荐雷达物位计？
反应釜内部常有搅拌、泡沫、蒸汽、温度压力变化和腐蚀性介质。雷达物位计采用非接触测量，可减少介质腐蚀、粘附和密度变化对仪表的影响，更适合做连续液位监测。
Q2：有了 JWrada 雷达物位计，还需要 Ring-11 音叉液位开关吗？
建议需要。JWrada 雷达物位计负责连续液位测量，Ring-11 音叉液位开关负责高高液位或低低液位的独立保护。两者功能不同，不能简单互相替代。
Q3：反应釜高液位报警和低液位保护应该怎么配置？
高液位或高高液位通常用于防止溢流、泡沫夹带或物料进入排气系统；低液位或低低液位通常用于防止泵空转、加热异常或搅拌失效。可根据工艺风险，在相应位置配置 Ring-11 音叉液位开关。
Q４：反应釜雷达物位计安装时最容易犯什么错误？
常见错误包括雷达正对进料口、正对搅拌器、接管过高过窄、忽略泡沫和蒸汽影响、未确认防爆要求、未核对天线材料与介质相容性。雷达安装位置应尽量远离进料冲击和明显内部干扰物。
